Contor smart NOARK Ex9EMS 3P 4M CT 2T trifazat 2 tarife 107298

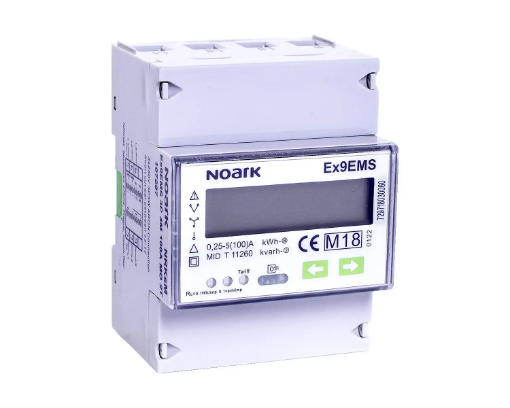

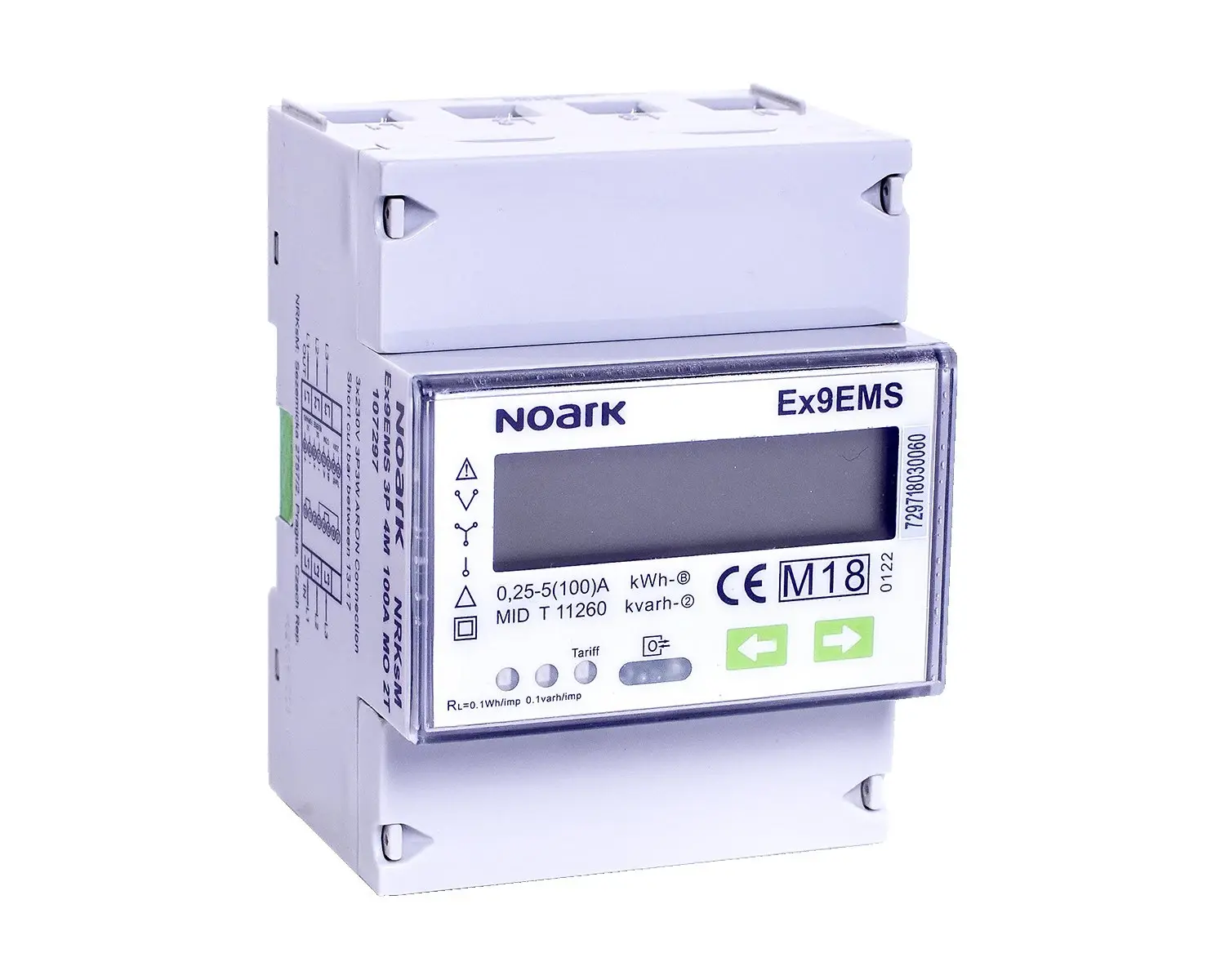

Contor smart NOARK Ex9EMS 3P 4M CT 2T este un contor electronic trifazat pentru măsurarea energiei electrice prin transformatoare de curent. Afișajul LCD și înregistrarea pe două tarife permit urmărirea consumului în tablouri electrice rezidențiale sau industriale, cu montaj pe șină DIN.

Contor smart pentru măsurare prin transformatoare de curent

Contorul NOARK Ex9EMS CT preia semnalele de măsurare de la transformatoarele de curent, în loc să măsoare prin trecerea directă a curentului principal prin contor. Este potrivit pentru instalații în care măsurarea energiei se realizează indirect, cu transformatoare alese pentru curentul circuitului urmărit.

Într-un tablou care deservește mai multe echipamente, contorul permite evidența energiei aferente circuitului monitorizat. Citirile succesive pot fi folosite pentru a compara consumul între perioade, de exemplu înainte și după schimbarea programului de funcționare. Contorul măsoară energia utilizată, fără a identifica automat consumul fiecărui aparat conectat în aval.

Raportul CT corect pentru un contor smart NOARK

Contorul smart NOARK necesită programarea raportului transformatoarelor de curent înainte de utilizare. Setarea trebuie să corespundă transformatoarelor instalate, deoarece un raport greșit modifică valorile înregistrate. După confirmarea inițială, raportul CT nu mai poate fi schimbat, astfel încât alegerea transformatoarelor precedă configurarea contorului.

Două tarife pentru evidența separată a energiei

Contorul NOARK Ex9EMS CT 2T înregistrează energia pe două tarife, cu selectare prin comandă externă. Separarea în registre tarifare este utilă atunci când instalația urmărește consumul în două intervale distincte. Comanda externă stabilește registrul activ, iar contorul acumulează energia înregistrată pentru intervalul respectiv.

Două tarife nu înseamnă două circuite măsurate independent. Funcția separă înregistrarea după tariful activ pentru instalația monitorizată. De asemenea, contorul nu stabilește prețul energiei și nu modifică un contract de furnizare. Valorile măsurate oferă baza pentru urmărirea consumului în perioadele alese.

Citire locală și integrare în tabloul electric

Contorul NOARK Ex9EMS are afișaj LCD pentru consultarea locală a datelor. Citirea directă este utilă când punctul de măsurare se află într-un tablou accesibil și se dorește verificarea indexului fără conectarea permanentă la o magistrală de comunicație.

Varianta 107298 nu are interfață M-Bus sau Modbus. Dispune de port optic infraroșu și de ieșire de impulsuri S0, funcții cu roluri diferite. Portul optic permite accesul local cu un accesoriu IR compatibil, iar ieșirea S0 poate transmite impulsuri către un echipament care acceptă acest tip de semnal.

Contorul ocupă patru module și se fixează pe șină DIN. Integrarea în interiorul tabloului păstrează punctul de măsurare alături de celelalte aparate electrice. Spațiul rezervat trebuie să permită atât montarea contorului, cât și traseele conexiunilor pentru măsurare și comanda tarifară.

Erori frecvente la alegerea unui contor smart

Contorul NOARK Ex9EMS CT 2T trebuie ales după metoda de măsurare și funcțiile variantei exacte. Denumirea familiei nu confirmă existența tuturor opțiunilor de comunicare.

Alegerea contorului smart pentru conectare directă

Contorul smart NOARK 107298 este o variantă CT, destinată măsurării prin transformatoare de curent. Tratarea sa ca aparat cu măsurare directă conduce la o alegere incompatibilă cu metoda de conectare dorită. Transformatoarele și raportul lor fac parte din pregătirea sistemului de măsurare.

Presupunerea că varianta 107298 include Modbus

Contorul NOARK 107298 nu oferă Modbus sau M-Bus. Alegerea sa pentru conectare la o magistrală care cere unul dintre aceste protocoale nu asigură comunicarea dorită. Ieșirea S0 și portul optic nu sunt interfețe Modbus.

Considerarea celor două tarife drept program orar integrat

Contorul NOARK CT 2T utilizează control tarifar extern. Simpla existență a două registre nu asigură comutarea automată la orele dorite. Pentru separarea consumului după intervale, instalația trebuie să furnizeze comanda de selectare a tarifului.

Întrebări frecvente despre contorul smart

Contorul NOARK 107298 combină măsurarea indirectă cu citirea locală și evidența pe două tarife.

Contorul smart NOARK poate fi citit fără o magistrală de comunicație?

Contorul smart NOARK permite citirea locală pe afișajul LCD. Consultarea indexului nu necesită o conexiune M-Bus sau Modbus.

Ce accesoriu este necesar pentru citirea optică a contorului Ex9EMS?

Contorul Ex9EMS utilizează un accesoriu de comunicare infraroșu compatibil pentru conectarea la calculator. Portul optic nu reprezintă o conexiune wireless la internet.

Contorul NOARK 107298 are aprobare MID?

Contorul NOARK 107298 are aprobare MID și clasa de precizie B. Aprobarea privește funcția de măsurare a energiei electrice, fără a implica existența unei interfețe de comunicație Modbus sau M-Bus.
