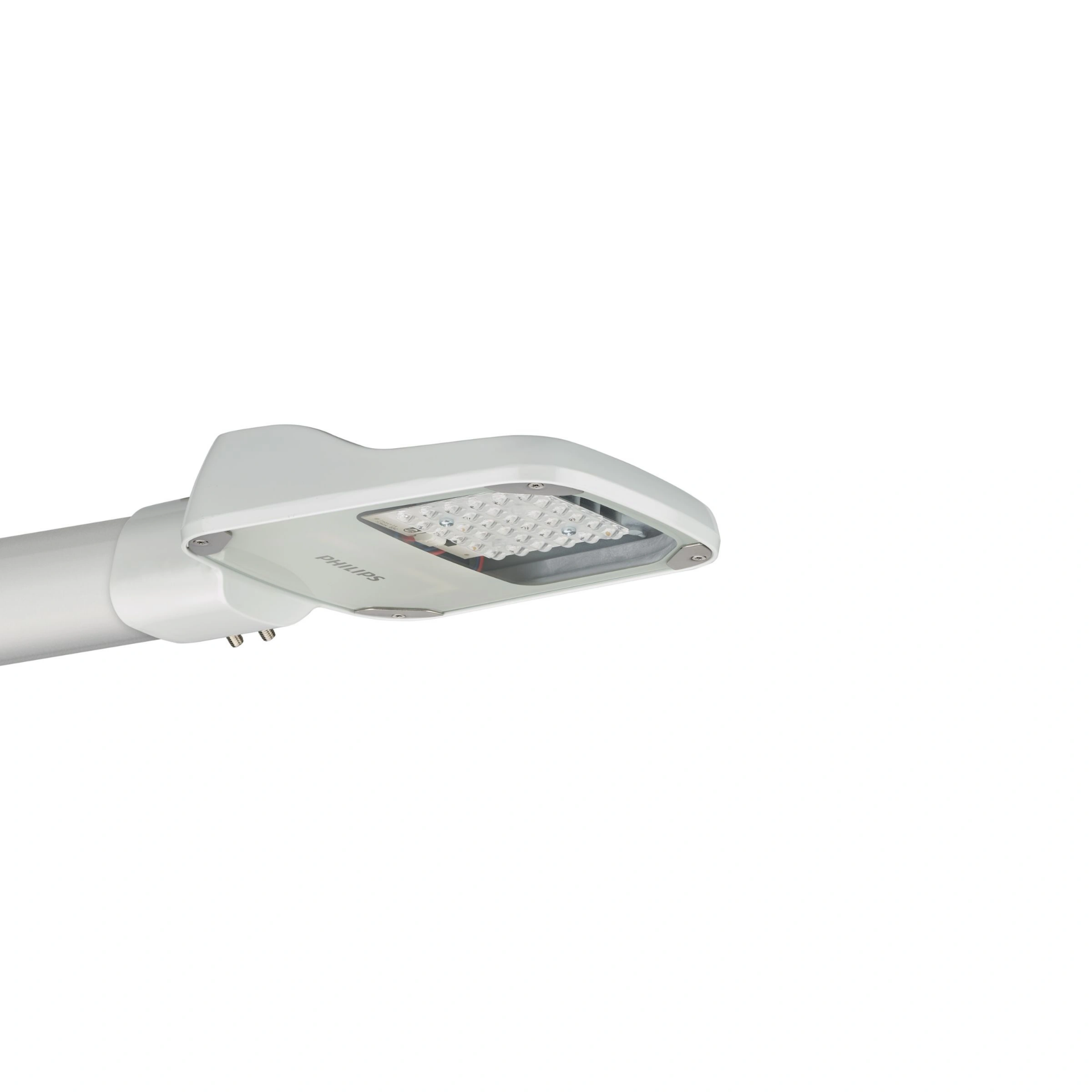

Corp iluminat stradal LED PHILIPS CoreLine Malaga BRP101 LED44 740 II DM 25W 3784lm 4000K IP65 IK08

Corpul de iluminat stradal LED PHILIPS CoreLine Malaga BRP101 LED44/740 II DM este un corp profesional pentru iluminatul drumurilor, străzilor, parcărilor și căilor de acces, cu flux luminos de 3784lm, putere de 25W și lumină neutră 4000K. Eficiența de 135lm/W, optica DM cu distribuție medie, protecția IP65 și rezistența IK08 îl adaptează aplicațiilor exterioare în care lumina trebuie distribuită controlat pe zona de circulație.

BRP101 este varianta compactă din familia CoreLine Malaga LED. Corpul utilizează o carcasă din aluminiu turnat și un capac optic plat din sticlă securizată. Configurația LED44/740 II DM combină modulul LED44, lumina 4000K cu CRI70, clasa de siguranță electrică II și optica rutieră cu distribuție medie.

3784lm la 25W pentru iluminatul rutier

CoreLine Malaga BRP101 furnizează 3784lm la o putere nominală de 25W, cu o eficiență luminoasă de 135lm/W. Raportul dintre flux și consum este relevant în instalațiile stradale cu mai multe puncte de lumină și perioade lungi de funcționare.

Cei 25W indică puterea corpului, nu nivelul de iluminare care va fi obținut pe carosabil. Pentru rezultatul final contează împreună fluxul de 3784lm, distribuția optică, înălțimea de montaj, poziția stâlpilor și geometria suprafeței iluminate.

LED44 nu înseamnă un flux al corpului de 4400lm

LED44 face parte din identificarea modulului LED utilizat în această configurație CoreLine Malaga. Fluxul luminos declarat pentru corpul BRP101 LED44/740 II DM este de 3784lm. Diferența este importantă atunci când produsul este introdus într-un proiect sau comparat cu alte corpuri de iluminat stradal.

Pentru dimensionarea instalației trebuie utilizat fluxul corpului complet, deoarece acesta reflectă lumina disponibilă după integrarea sursei LED în sistemul optic și în corpul de iluminat.

Optică DM pentru distribuția luminii pe zona de circulație

Optica DM oferă o distribuție medie destinată aplicațiilor rutiere și stradale. În loc să distribuie lumina simetric în jurul corpului, configurația optică urmărește utilizarea eficientă a fluxului pe suprafața de circulație.

Această caracteristică face ca alegerea unui corp stradal să nu poată fi redusă la comparația dintre lumeni. Lățimea drumului, distanța dintre stâlpi, înălțimea de montaj și poziția corpului față de carosabil influențează nivelul și uniformitatea iluminării.

Pentru drumurile și parcările cu cerințe luminotehnice definite, numărul corpurilor și amplasarea lor se stabilesc prin calcul luminotehnic. Un flux mai mare nu compensează automat o distribuție optică nepotrivită pentru geometria amplasamentului.

4000K și CRI70 pentru iluminat exterior funcțional

Temperatura de culoare de 4000K produce lumină albă neutră, potrivită pentru iluminatul funcțional al drumurilor, străzilor, parcărilor și căilor de acces. Indicele de redare a culorilor este CRI70, iar consistența cromatică este SDCM≤5.

Codul 740 din denumirea modelului indică asocierea dintre CRI70 și temperatura de culoare 4000K. Această identificare ajută la diferențierea configurației atunci când în aceeași familie sunt disponibile corpuri cu alte temperaturi de culoare.

IP65 și IK08 pentru exploatarea în exterior

PHILIPS CoreLine Malaga BRP101 are protecție IP65 împotriva pătrunderii prafului și a jeturilor de apă. Construcția este astfel adaptată montajului permanent în exterior, unde corpul este expus condițiilor de mediu.

Rezistența mecanică IK08 corespunde unui impact de 5J. Carcasa este realizată din aluminiu turnat, iar partea frontală utilizează sticlă plată securizată. Combinația dintre aceste caracteristici răspunde cerințelor uzuale ale unui corp destinat infrastructurii de iluminat exterior.

IP65 și IK08 descriu protecții diferite. IP65 se referă la pătrunderea prafului și a apei, în timp ce IK08 exprimă rezistența corpului la impact mecanic.

Format compact pentru familia CoreLine Malaga BRP101

BRP101 este varianta CoreLine Malaga LED small și are dimensiuni de 333x217x78mm. Greutatea netă este de aproximativ 2.35kg. Dimensiunile compacte diferențiază această variantă de corpurile BRP102 din aceeași familie, destinate configurațiilor cu flux mai mare.

Formatul trebuie luat în calcul atât la proiectarea unei instalații noi, cât și la modernizarea unui sistem existent. Compatibilitatea mecanică și poziția corpului influențează montajul, iar geometria existentă a instalației influențează rezultatul luminotehnic.

Clasa II și protecție la supratensiune

BRP101 LED44/740 II DM este un corp din clasa de siguranță electrică II. Driverul este inclus, iar alimentarea este de tip pornit/oprit. Conexiunea electrică utilizează un conector push-in cu protecție la tracțiune.

Protecția integrată la supratensiune este de până la 4kV în mod diferențial și 4kV în mod comun. Această valoare descrie protecția corpului și nu trebuie interpretată ca înlocuitor pentru măsurile de protecție necesare la nivelul întregii instalații de iluminat exterior.

Această configurație nu este dimabilă și nu dispune de funcția de menținere constantă a fluxului luminos. Este destinată instalațiilor în care comanda corpului se realizează pornit/oprit.

Comportamentul în timp al corpului CoreLine Malaga

Menținerea fluxului luminos este L98 la 50000h și L70 la 100000h. Acești indicatori descriu cât din fluxul luminos este menținut la reperele respective și oferă o informație mai utilă pentru exploatarea pe termen lung decât simpla menționare a unui număr de ore.

Rata de defectare a echipamentului de control este de 5% la 50000h și de 10% la 100000h. Intervalul temperaturii ambientale de funcționare este de la -40°C la +35°C, caracteristică relevantă pentru un corp montat permanent în exterior.

Unde se potrivește PHILIPS CoreLine Malaga BRP101 LED44/740?

Este potrivit pentru drumuri, străzi, parcări, căi de acces și alte zone exterioare de circulație în care fluxul de 3784lm și distribuția medie DM corespund cerințelor luminotehnice ale proiectului.

Poate fi utilizat și în proiecte de modernizare atunci când geometria instalației existente și caracteristicile mecanice permit integrarea corpului. Înlocuirea unui corp vechi nu trebuie însă decisă prin echivalarea directă a puterii în wați.

Nu este configurația potrivită pentru instalații care necesită reglarea intensității luminoase, deoarece BRP101 LED44/740 II DM funcționează pornit/oprit. Pentru proiectele cu cerințe precise de nivel și uniformitate a iluminării, fluxul și optica trebuie corelate cu geometria amplasamentului.

Erori frecvente la alegerea CoreLine Malaga BRP101

• Interpretarea LED44 ca 4400lm ai corpului. LED44 identifică modulul LED, iar fluxul luminos declarat al corpului BRP101 LED44/740 II DM este 3784lm.
• Folosirea valorii de 29W pentru această configurație. BRP101 cu 12NC 910925869856 are puterea nominală de 25W.
• Alegerea numai după putere. Pentru iluminatul rutier trebuie corelate fluxul de 3784lm, optica DM și geometria instalației.
• Presupunerea că varianta este dimabilă. BRP101 LED44/740 II DM utilizează alimentare pornit/oprit și nu permite reglarea intensității luminoase.
• Confundarea IP65 cu IK08. IP65 descrie protecția la praf și jeturi de apă, iar IK08 rezistența mecanică la impact de 5J.

Întrebări frecvente despre PHILIPS CoreLine Malaga BRP101 LED44/740 II DM

Ce flux luminos are CoreLine Malaga BRP101 LED44/740?

Corpul de iluminat stradal PHILIPS CoreLine Malaga BRP101 LED44/740 II DM oferă 3784lm la o putere nominală de 25W și are o eficiență luminoasă de 135lm/W.

LED44 înseamnă că acest corp are 4400lm?

Nu. La PHILIPS CoreLine Malaga BRP101, LED44 identifică modulul LED, în timp ce fluxul luminos declarat pentru corpul complet BRP101 LED44/740 II DM este 3784lm.

Ce înseamnă DM la CoreLine Malaga BRP101?

DM identifică optica cu distribuție medie a corpului PHILIPS CoreLine Malaga BRP101. Aceasta este destinată aplicațiilor de iluminat rutier și stradal.

PHILIPS CoreLine Malaga BRP101 este dimabil?

PHILIPS CoreLine Malaga BRP101 LED44/740 II DM nu este dimabil. Configurația utilizează o unitate de alimentare pentru funcționare pornit/oprit.

Ce protecție are PHILIPS CoreLine Malaga BRP101?

PHILIPS CoreLine Malaga BRP101 are protecție IP65 împotriva prafului și jeturilor de apă și rezistență mecanică IK08, corespunzătoare unui impact de 5J.
