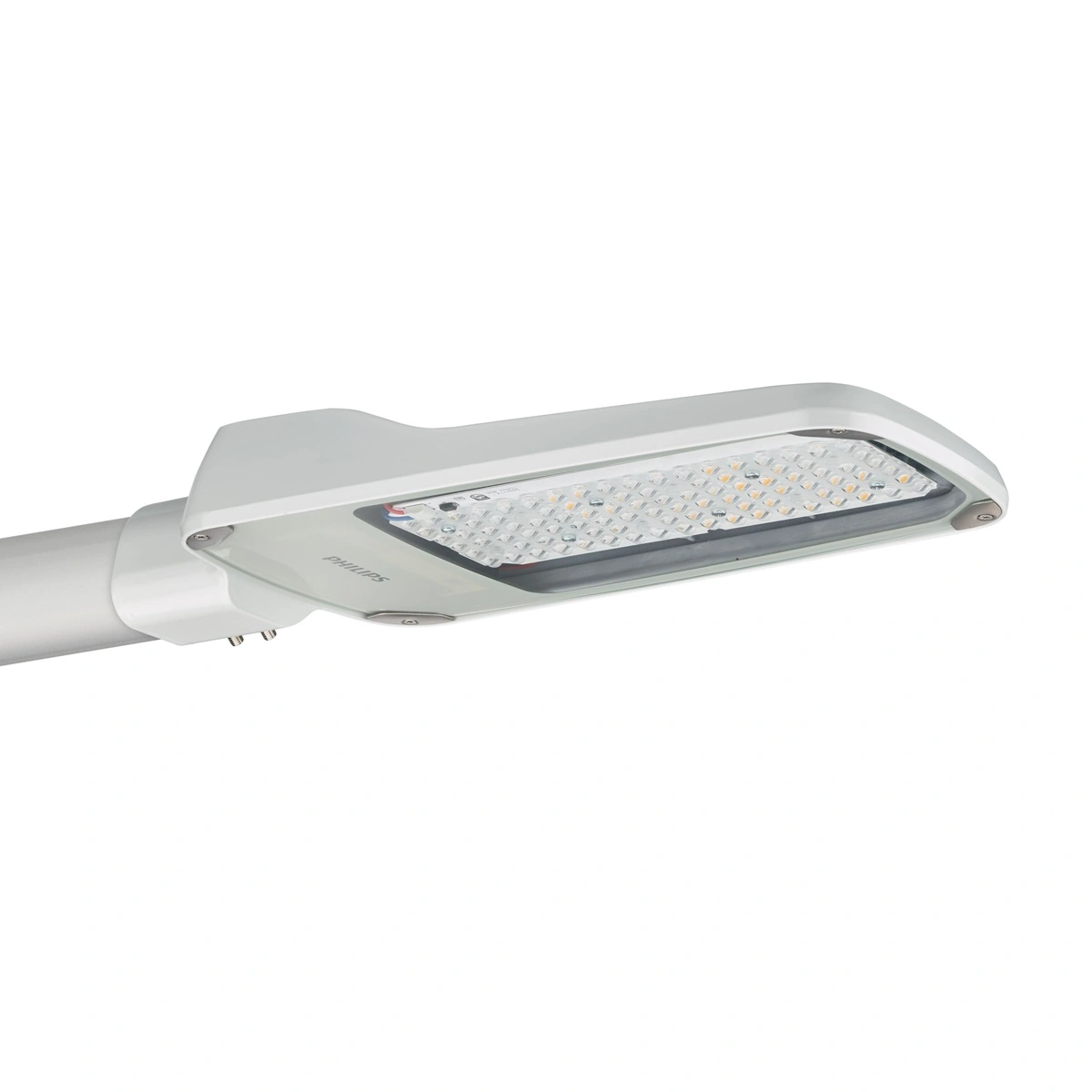

Corp de iluminat stradal LED PHILIPS CoreLine Malaga BRP102 LED55/740 II DM este un aparat PRO Urban pentru iluminatul rutier și al spațiilor publice, cu 4600lm la un consum de 39W. Lumina neutră de 4000K, distribuția medie DM și construcția pentru exterior formează o configurație dedicată infrastructurii urbane, unde lumina trebuie direcționată eficient către suprafața utilă.
CoreLine Malaga BRP102 utilizează o carcasă din aluminiu turnat și un capac optic din sticlă plană. Protecția IP65 împotriva prafului și jeturilor de apă este completată de rezistența mecanică IK08 la impact de 5J. Varianta LED55/740 II DM are clasa de siguranță II, driver On/Off inclus și o eficacitate luminoasă nominală de 118lm/W.
4600lm pentru iluminatul stradal urban
Fluxul luminos efectiv al corpului este de 4600lm. La o putere de 39W, aparatul oferă 118lm/W, valoare care descrie eficiența întregului corp de iluminat, nu doar performanța modulului LED din interior.
Configurația este destinată iluminatului stradal general și poate fi utilizată în proiecte unde nivelul de lumină și fotometria aparatului corespund geometriei zonei. Pe străzi, căi de acces și alte suprafețe de circulație, rezultatul depinde de ansamblul format din corp, poziția punctului luminos și caracteristicile spațiului iluminat.
LED55 este codul familiei modulului LED utilizat de această versiune CoreLine Malaga. Pentru corpul complet BRP102 LED55/740 II DM, fluxul luminos nominal este 4600lm, valoarea relevantă pentru calculul și evaluarea instalației de iluminat.
Distribuție medie DM pentru aplicații rutiere
Optica DM oferă o distribuție medie a luminii, concepută pentru aplicațiile de iluminat rutier și stradal. Lumina nu este emisă ca în cazul unui corp decorativ sau al unui proiector cu fascicul general, ci este controlată de sistemul optic pentru utilizarea pe suprafețele specifice infrastructurii urbane.
Distribuția fotometrică influențează uniformitatea și zona acoperită de fiecare punct luminos. Din acest motiv, varianta DM are sens în proiectele în care această optică răspunde configurației străzii și amplasării corpurilor pe stâlpi sau brațe.
Capacul optic este realizat din sticlă plană transparentă, iar sistemul optic utilizează PMMA. Randamentul luminos orientat în sus este 0, astfel încât configurația este concepută pentru direcționarea luminii către zona utilă.
Lumină neutră 4000K pentru infrastructura urbană
Codul 740 indică lumină neutră de 4000K și un indice de redare a culorilor CRI70. Această temperatură de culoare oferă un alb neutru potrivit iluminatului funcțional al străzilor și spațiilor publice.
Consistența cromatică este SDCM≤5. Într-o instalație formată din mai multe corpuri CoreLine Malaga cu aceeași configurație, această caracteristică limitează diferențele vizibile de tonalitate între punctele luminoase și contribuie la un aspect coerent al traseului iluminat.
Varianta de 4000K este orientată către iluminatul funcțional și păstrează caracterul neutru al luminii pe carosabil și pe suprafețele urbane adiacente. CRI70 corespunde configurației 740 utilizate de această familie pentru iluminatul stradal.
Protecție IP65 și rezistență IK08
CoreLine Malaga BRP102 este construit pentru funcționare la exterior. Gradul IP65 asigură protecție completă împotriva pătrunderii prafului și protecție împotriva jeturilor de apă, caracteristici necesare unui aparat expus permanent condițiilor exterioare.
Rezistența mecanică IK08 corespunde unui impact de 5J. Pentru infrastructura urbană, unde aparatul rămâne montat permanent în exterior, această protecție mecanică completează carcasa robustă din aluminiu turnat și capacul optic din sticlă.
Corpul are finisaj gri și dimensiuni de 493 x 217 x 79mm. Greutatea netă este de 3.3kg, iar construcția compactă integrează sursa LED, sistemul optic și driverul într-un singur aparat pentru iluminat stradal.
Montaj pe braț sau stâlp cu diametrul de 42-60mm
Sistemul de montaj este universal pentru diametre de 42-60mm și permite instalarea aparatului în configurațiile prevăzute de PHILIPS pentru familia CoreLine Malaga. Această plajă este importantă atunci când corpul este ales pentru o infrastructură existentă, deoarece elementul de prindere trebuie să corespundă stâlpului sau brațului utilizat în proiect.
Unghiul standard pentru montarea laterală pe braț este 0°. Poziția finală a corpului și geometria instalației influențează distribuția luminii pe carosabil, de aceea montajul aparatului face parte din configurația fotometrică a proiectului, nu doar din fixarea mecanică a acestuia.
Clasa de siguranță II și protecție la supratensiune
Marcajul II din denumirea BRP102 LED55/740 II DM identifică varianta cu clasa de siguranță II. Aparatul utilizează o unitate de alimentare On/Off inclusă și funcționează la 220-240V, 50-60Hz.
CoreLine Malaga BRP102 LED55/740 II DM dispune de protecție la supratensiune de până la 4kV în mod diferențial și 4kV în mod comun. Pentru un corp montat în infrastructura de iluminat exterior, nivelul de protecție la supratensiune este o caracteristică importantă a configurației electrice.
Conectarea se realizează prin conector push-in cu protecție la smulgere. Driverul funcționează On/Off, iar această variantă nu este dimabilă și nu utilizează funcția Constant Light Output.
Performanță menținută pe termen lung
Pentru BRP102 LED55/740 II DM, PHILIPS declară menținerea fluxului luminos L98 la 50000h și L70 la 100000h. Valorile arată modul în care este estimată evoluția fluxului luminos pe durata utilizării și oferă informație utilă pentru planificarea unei instalații cu multe puncte luminoase.
Rata declarată de defectare a echipamentului de control este de 5% la 50000h și 10% la 100000h. Într-un proiect de iluminat public, unde numărul aparatelor poate fi ridicat, aceste date ajută la estimarea comportamentului instalației și a intervențiilor de mentenanță pe termen lung.
Intervalul de temperatură ambientală este de la -40°C până la +35°C, iar temperatura ambientală de performanță Tq este 25°C. Corpul este astfel proiectat pentru funcționarea în condițiile exterioare definite pentru această familie profesională.
CoreLine Malaga în proiectele PRO Urban
PHILIPS CoreLine Malaga este o familie dezvoltată pentru iluminatul stradal urban. Varianta BRP102 LED55/740 II DM combină 4600lm, lumina neutră 4000K și optica DM într-un corp compact, protejat IP65 și IK08, destinat funcționării la exterior.
În proiectele de modernizare, această configurație poate înlocui corpuri convenționale atunci când fluxul luminos, distribuția fotometrică, sistemul de montaj și cerințele instalației corespund. Pentru iluminatul rutier, alegerea aparatului se corelează cu proiectul luminotehnic și cu geometria concretă a zonei.
Pentru alte configurații destinate infrastructurii publice sunt disponibile corpuri de iluminat stradal public, iar pentru gama profesională a producătorului pot fi consultate corpurile de iluminat stradal PHILIPS Profesional.
Erori frecvente
Alegerea corpului doar după puterea de 39W
Puterea de 39W nu descrie singură rezultatul în teren. PHILIPS CoreLine Malaga BRP102 LED55/740 II DM furnizează 4600lm printr-o distribuție medie DM, iar aceste două caracteristici sunt esențiale pentru modul în care lumina ajunge pe carosabil și pe suprafețele urbane.
Confundarea codului LED55 cu fluxul luminos al corpului
LED55 face parte din denumirea configurației PHILIPS, dar fluxul luminos efectiv al corpului BRP102 LED55/740 II DM este de 4600lm. Pentru proiectarea instalației trebuie folosit fluxul declarat pentru aparatul complet.
Presupunerea că toate variantele CoreLine Malaga au aceeași distribuție luminoasă
Această versiune utilizează optica DM, cu distribuție medie pentru aplicații rutiere. Variantele cu alte optici pot distribui diferit lumina, chiar dacă fac parte din aceeași familie CoreLine Malaga.
Ignorarea diametrului de montaj
Corpul este prevăzut pentru montaj pe elemente cu diametrul de 42-60mm. Compatibilitatea mecanică a stâlpului sau brațului trebuie să corespundă acestei configurații pentru ca aparatul să poată fi instalat corect.
Confundarea clasei II cu necesitatea conductorului de protecție
Varianta BRP102 LED55/740 II DM este un aparat din clasa de siguranță II. Configurația electrică trebuie tratată ca atare și instalată conform instrucțiunilor PHILIPS și proiectului electric al instalației.
Întrebări frecvente
Ce flux luminos are PHILIPS CoreLine Malaga BRP102 LED55/740 II DM?
Corpul de iluminat stradal PHILIPS CoreLine Malaga BRP102 LED55/740 II DM furnizează 4600lm la o putere de 39W, cu o eficacitate nominală de 118lm/W.
Ce înseamnă codul 740?
La PHILIPS CoreLine Malaga BRP102, codul 740 indică un indice de redare a culorilor CRI70 și o temperatură de culoare de 4000K, corespunzătoare luminii albe neutre.
Ce înseamnă optica DM?
La corpul stradal PHILIPS CoreLine Malaga, DM desemnează distribuția medie a luminii, o configurație optică destinată aplicațiilor de iluminat rutier și urban.
Ce protecție are corpul la exterior?
PHILIPS CoreLine Malaga BRP102 LED55/740 II DM are grad de protecție IP65 împotriva prafului și jeturilor de apă și rezistență mecanică IK08 la impact de 5J.
Ce diametru de montaj acceptă CoreLine Malaga BRP102?
PHILIPS CoreLine Malaga BRP102 utilizează un sistem universal de montaj pentru diametre de 42-60mm, destinat configurațiilor de instalare prevăzute pentru această familie.
