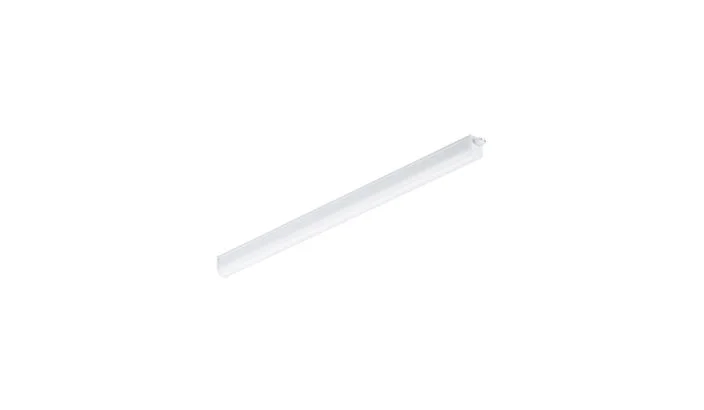

Corp LED inseriabil PHILIPS Ledinaire Batten BN021C LED10S 830 L600 este un corp liniar pentru iluminatul spațiilor interioare. Oferă 960lm la un consum de 10W și produce lumină alb cald de 3000K. Formatul nominal L600 îl face potrivit pentru porțiuni de traseu în care este necesar un aparat liniar scurt. Capacul detașabil permite realizarea cablajului de trecere monofazat, astfel încât corpul poate fi integrat într-o instalație cu mai multe aparate. Conductorii interni pentru această trecere nu sunt incluși și se pregătesc în cadrul montajului.
Corp LED inseriabil cu format compact L600
Lungimea fizică a variantei este de 586mm. Inscripția L600 identifică formatul nominal din gamă și nu trebuie folosită ca dimensiune exactă atunci când spațiul de montaj este limitat. Corpul are 28.4mm lățime și 35.7mm înălțime, iar profilul alb din policarbonat ocupă puțin spațiu transversal. Dimensiunile sunt utile pentru stabilirea poziției aparatului pe o porțiune scurtă și pentru alinierea sa vizuală cu restul traseului.
Carcasa și capacul optic sunt realizate din policarbonat, cu finisaj opal în dreptul sursei de lumină. Această construcție păstrează aspectul unui corp liniar subțire atunci când aparatul rămâne vizibil. Masa netă este de 0.09kg. La alegerea poziției, lungimea de 586mm descrie corpul propriu-zis; locul necesar conexiunilor și fixării se stabilește după instrucțiunile de instalare și configurația lucrării.
Lumină alb cald pentru un traseu interior
Temperatura de culoare de 3000K produce o nuanță alb cald, constantă la fiecare pornire. Fluxul de 960lm provine dintr-un singur corp, iar fasciculul foarte larg de 170° răspândește lumina prin dispersorul opal. Într-o instalație alcătuită din mai multe aparate, numărul și amplasarea lor influențează câtă lumină ajunge pe zona folosită. Un traseu bine ales ține cont de lungimea suprafeței iluminate și de distanța dintre corpuri, nu doar de fluxul înscris pe fiecare aparat.
Indicele de redare a culorilor este peste 80, iar valoarea UGR declarată este 27. UGR nu descrie o experiență identică în toate încăperile: poziția aparatului față de privire și geometria spațiului influențează evaluarea orbirii. Pentru acest cod, lumina alb cald este fixă. Driverul inclus funcționează prin comandă pornit/oprit și nu permite reglarea intensității luminoase.
Dimensiuni și condiții ale variantei L600
| Aspect |
Valoare |
Ce înseamnă la utilizare |
| Lungime |
586mm efectiv; L600 nominal |
Încadrarea în spațiul disponibil se face după 586mm. |
| Cablaj de trecere |
Monofazat, prin capac detașabil |
Conductorii interni pentru inseriere nu sunt incluși. |
| Comandă |
Pornit/oprit, nedimabil |
Intensitatea nu poate fi redusă cu un variator. |
| Mediu |
IP20 și IK02 |
Amplasamentul interior nu trebuie să expună corpul la apă. |

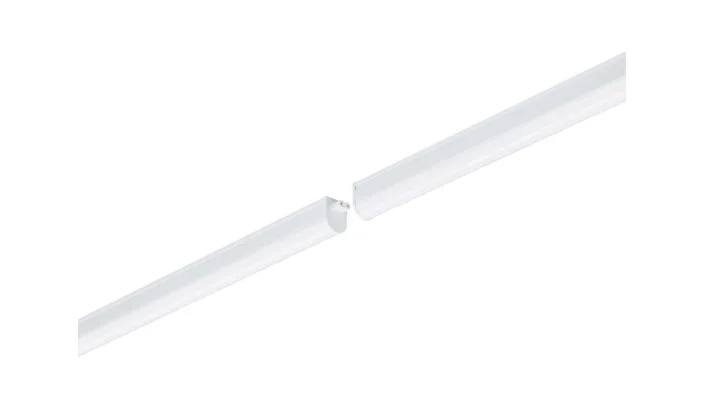

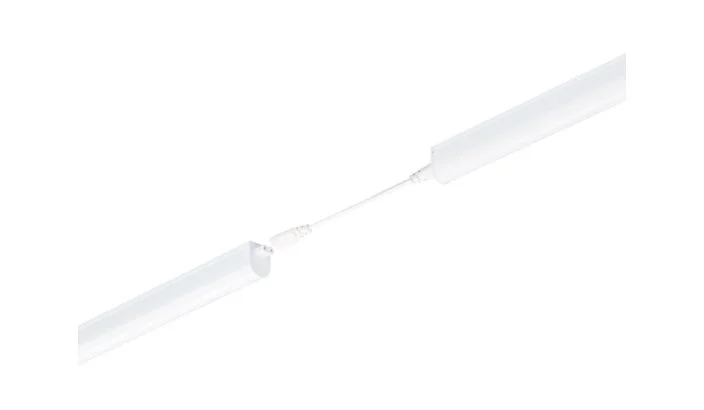

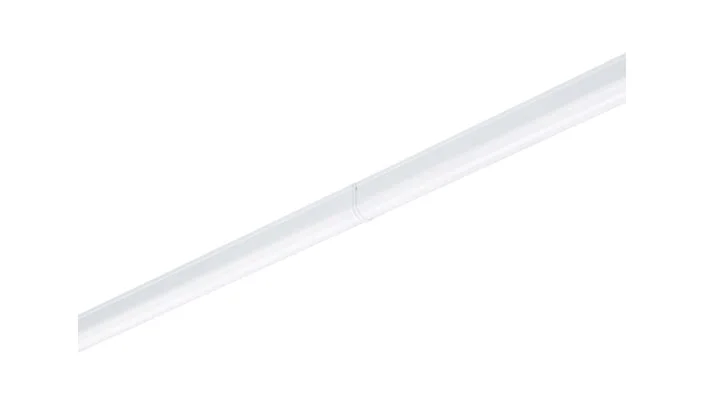

Conectarea într-un șir de corpuri

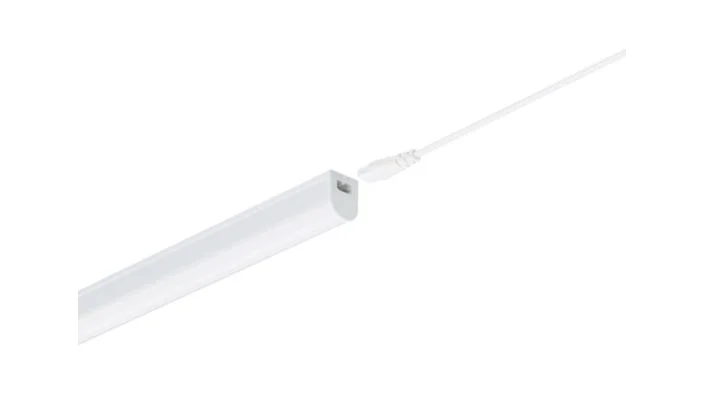

Corpul BN021C LED10S 830 L600 are un conector cu doi poli și alimentare la 220–240V. Posibilitatea de trecere monofazată permite organizarea unui traseu cu mai multe aparate, dar nu reprezintă o legătură internă gata executată. Pentru ca alimentarea să continue către următorul corp, cablajul de trecere trebuie realizat în instalație. Montajul și racordarea se fac de personal calificat, potrivit instrucțiunilor aparatului.
Fișa variantei indică 10 corpuri pe un întrerupător automat de 16A cu caracteristică B în condițiile declarate pentru aparat. Dacă pe același circuit există și alte sarcini, ele intră în calculul instalației. Clasa electrică II și driverul inclus sunt caracteristici ale corpului; inserierea descrie traseul alimentării, nu o funcție de control separat al fiecărei unități.
Limitele de utilizare ale profilului BN021C
Gradul IP20 protejează împotriva contactului cu degetul, fără protecție declarată la apă. IK02 descrie rezistența la impact mecanic testată pentru aparat. Temperatura ambiantă de funcționare este cuprinsă între −20°C și +40°C. Corpul este destinat utilizării la interior, într-un amplasament compatibil cu aceste caracteristici.
Sursa LED nu este înlocuibilă individual, iar corpul nu este conceput pentru reparații. Pentru cine organizează un șir de aparate, aceste informații clarifică ce se întâmplă la o intervenție ulterioară: nu se tratează ca un corp cu tub LED detașabil. Lumina rămâne alb cald și se comandă doar prin aprindere sau stingere pe durata utilizării.
Erori frecvente la alegerea unui corp LED inseriabil
- Presupunerea că un corp LED inseriabil este deja cablat pentru următorul aparat. Varianta permite trecerea monofazată, dar conductorii interni nu sunt incluși; conexiunea trebuie pregătită la montaj.
- Confundarea codului L600 cu lungimea exactă. Aparatul măsoară 586mm, valoare necesară la încadrarea într-un spațiu delimitat.
- Alegerea unei poziții expuse la apă. IP20 nu oferă protecție la apă, astfel că locul de utilizare trebuie să fie un interior adecvat.
- Planificarea reglării intensității. Driverul BN021C LED10S 830 funcționează pornit/oprit și nu este dimabil.
Întrebări frecvente despre corpul LED inseriabil BN021C
Aceste răspunsuri clarifică aspecte care influențează integrarea și utilizarea corpului.
Câte corpuri LED inseriabile BN021C se pot conecta pe un circuit?
Fișa indică 10 corpuri pe un întrerupător automat de 16A cu caracteristică B. Pentru corpul LED inseriabil BN021C LED10S 830, valoarea este dată pentru condițiile aparatului și se corelează cu celelalte sarcini ale circuitului.
Poate fi montat Ledinaire Batten L600 pe o suprafață normal inflamabilă?
Da, corpul Ledinaire Batten L600 are marcaj pentru montare pe suprafețe normal inflamabile. Fixarea și racordarea respectă instrucțiunile de instalare.
Se poate înlocui separat sursa luminoasă din BN021C LED10S 830?
Nu, sursa LED nu este înlocuibilă individual. Corpul BN021C LED10S 830 este încadrat ca produs care nu a fost conceput pentru reparații.
