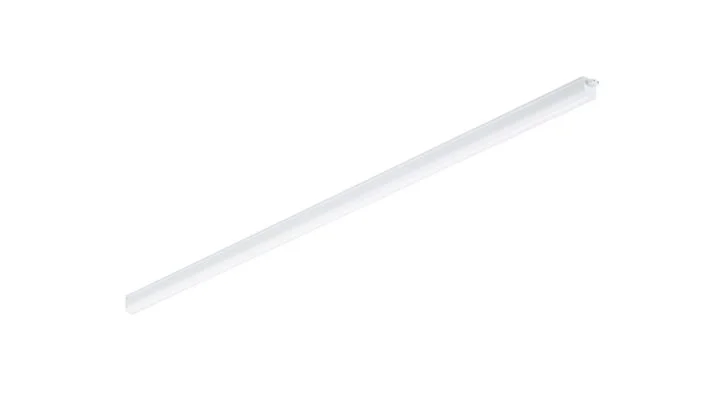

Corp LED inseriabil PHILIPS Ledinaire Batten BN021C LED19S 830 L1200 este un corp liniar pentru iluminatul spațiilor interioare. Furnizează 1900lm de lumină alb cald la 3000K, cu o putere de 20W. Poate fi folosit într-un traseu alcătuit din mai multe corpuri, deoarece construcția sa permite trecerea cablajului monofazat. Capacul detașabil oferă acces pentru această configurație, dar conductorii interni de trecere nu sunt incluși. Înainte de montaj, traseul electric trebuie pregătit pentru modul în care vor fi conectate aparatele.
Corp LED inseriabil cu lumină alb cald pe traseu
Temperatura de culoare de 3000K oferă o nuanță alb cald care rămâne fixă în utilizare. Corpul distribuie cei 1900lm printr-un capac optic opal și printr-un fascicul foarte larg de 174°. Această configurație este utilă când lumina trebuie răspândită de-a lungul unei zone interioare, iar profilul liniar rămâne parte vizibilă a amenajării. Rezultatul pe suprafața folosită depinde de numărul corpurilor, de poziția lor și de distanța până la zona iluminată.
Indicele de redare a culorilor este peste 80. Valoarea UGR declarată este 27 și se interpretează în raport cu amplasarea aparatului în încăpere. Pentru spații cu o limită precisă a orbirii, dispunerea corpurilor face parte din evaluarea iluminatului. Dispersorul opal și fasciculul larg descriu modul în care corpul emite lumina; nu garantează aceeași iluminare în orice încăpere sau la orice înălțime de montaj.
Driverul este inclus și comandă aprinderea și stingerea. Acest cod de produs nu este dimabil, astfel că intensitatea rămâne cea a aparatului atunci când este pornit. Nuanța alb cald nu poate fi schimbată dintr-un selector. Pentru un traseu în care se dorește aceeași lumină la toate punctele, identificarea variantei LED19S 830 păstrează clară configurația comandată.
Valori practice pentru varianta BN021C LED19S 830 L1200
| Aspect |
Datele corpului |
Ce contează la alegere |
| Format fizic |
1186x28.4x35.7mm |
Corpul ocupă efectiv 1186mm în lungul traseului. |
| Conectare |
Conector cu doi poli, trecere monofazată posibilă |
Cablajul intern pentru alimentarea următorului aparat nu este inclus. |
| Lumină |
1900lm, 3000K, fascicul de 174° |
Nuanța alb cald este fixă; acoperirea depinde de poziția corpului. |
| Protecție |
IP20 și IK02 |
Este destinat unui amplasament interior fără expunere la apă. |
Lungimea reală și locul ocupat de corp
Varianta poartă codul L1200, însă corpul măsoară efectiv 1186mm în lungime. Diferența dintre formatul nominal și dimensiunea reală contează când aparatul trebuie încadrat pe o porțiune delimitată sau când se planifică poziția mai multor corpuri. Lățimea este de 28.4mm, înălțimea de 35.7mm, iar masa netă este de 0.16kg. Aceste valori descriu aparatul propriu-zis; dispunerea conexiunilor și a elementelor de fixare urmează configurația de montaj.

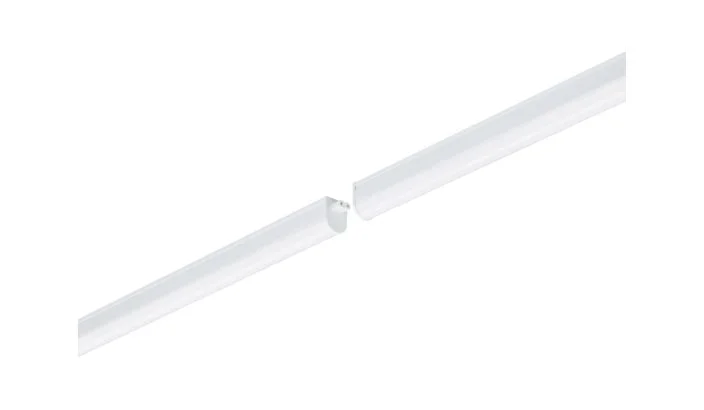

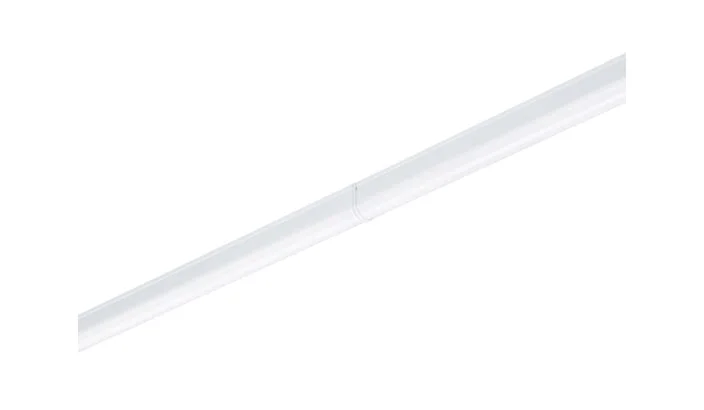

Carcasa albă, sistemul optic și capacul optic sunt din policarbonat. Profilul îngust lasă vizibilă o linie simplă de iluminat, iar finisajul opal acoperă sursa LED. Dacă aparatele sunt montate succesiv pe aceeași direcție, lungimea fiecăruia și spațiul necesar conexiunilor influențează aspectul traseului. Corpul este destinat iluminatului interior, unde gradul IP20 corespunde condițiilor amplasamentului.

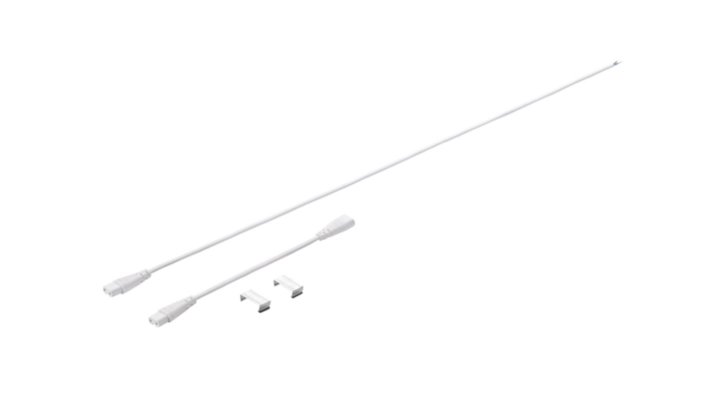

Cablajul de trecere și alimentarea

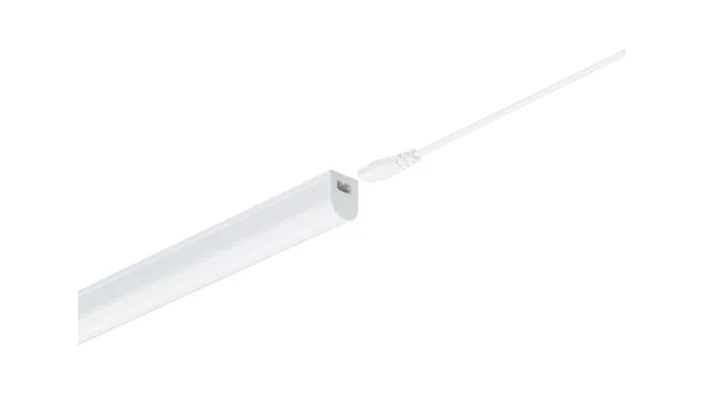

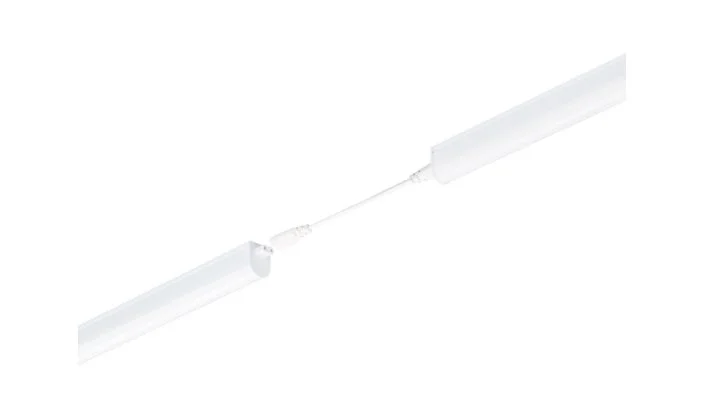

Conectorul cu doi poli și capacul detașabil permit realizarea trecerii monofazate prin corp. „Inseriabil” nu înseamnă că două aparate se alimentează unul pe altul imediat după despachetare. Pentru continuarea alimentării spre următorul corp sunt necesari conductorii interni și conexiunile executate în instalație. Racordarea se face de personal calificat, potrivit instrucțiunilor de montaj.
Alimentarea nominală este de 220–240V, iar aparatul este încadrat în clasa electrică II. Pentru condițiile specificate, fișa indică 10 corpuri pe un întrerupător automat de 16A cu caracteristică B. Numărul aplicabil unui circuit care mai deservește și alte sarcini depinde de configurația acelei instalații. Driverul inclus deservește sursa LED a corpului; cablajul de trecere este o parte separată a realizării traseului.
Condiții de utilizare la interior
Gradul IP20 indică protecție împotriva contactului cu degetul, fără protecție declarată la apă. IK02 descrie rezistența la impact mecanic testată pentru aparat. Intervalul temperaturii ambientale este de la −20°C la +40°C. Sursa LED nu este înlocuibilă individual, iar corpul nu este conceput pentru reparații. Aceste limite sunt utile când se stabilește locul de instalare și modul de întreținere a unui traseu alcătuit din mai multe aparate.
Erori frecvente la alegerea unui corp LED inseriabil
- Tratarea unui corp LED inseriabil ca pe un aparat deja cablat pentru trecere. Capacul permite realizarea conexiunii monofazate, dar conductorii interni nu sunt incluși.
- Folosirea codului L1200 drept lungime exactă. Corpul ocupă 1186mm; această dimensiune se folosește la încadrarea pe traseu.
- Planificarea reglării intensității cu un variator. Driverul variantei LED19S 830 funcționează doar pornit/oprit și nu este dimabil.
- Amplasarea într-o zonă expusă la apă. IP20 nu oferă protecție la apă, astfel că aparatul se folosește într-un interior adecvat.
Întrebări frecvente despre corpul LED inseriabil BN021C
Răspunsurile de mai jos clarifică limitele circuitului și ale aparatului înainte de instalare.
Câte corpuri LED inseriabile BN021C poate prevedea circuitul?
Fișa indică 10 corpuri pe un întrerupător automat de 16A cu caracteristică B. Pentru corpul LED inseriabil BN021C LED19S 830, această valoare se corelează cu celelalte sarcini conectate și cu configurația circuitului.
Se poate înlocui separat sursa LED din Ledinaire Batten L1200?
Nu, sursa LED nu este înlocuibilă individual. Corpul Ledinaire Batten L1200 nu este conceput pentru reparații, astfel că nu se tratează ca un aparat cu tub detașabil.
Este permis montajul corpului BN021C pe o suprafață normal inflamabilă?
Da, corpul BN021C are marcaj pentru montare pe suprafețe normal inflamabile. Fixarea și racordarea se realizează în condițiile instrucțiunilor de instalare.
