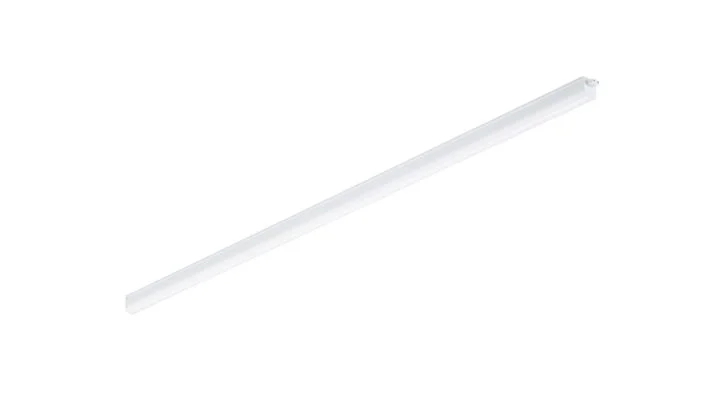

Corp LED inseriabil PHILIPS Ledinaire Batten BN021C LED20S 840 L1200 este un corp liniar pentru iluminatul spațiilor interioare. Furnizează 2100lm de lumină alb neutru la 4000K și consumă 20W. Profilul îngust și fasciculul foarte larg îl fac util pentru trasee de iluminat în care sunt amplasate mai multe corpuri. Conexiunea permite trecerea unui cablaj monofazat prin aparat, însă conductorii interni necesari acestei configurații nu sunt incluși. Astfel, „inseriabil” descrie posibilitatea de integrare în traseu, nu un șir de corpuri gata cablate din ambalaj.
Corp LED inseriabil pentru un traseu interior planificat

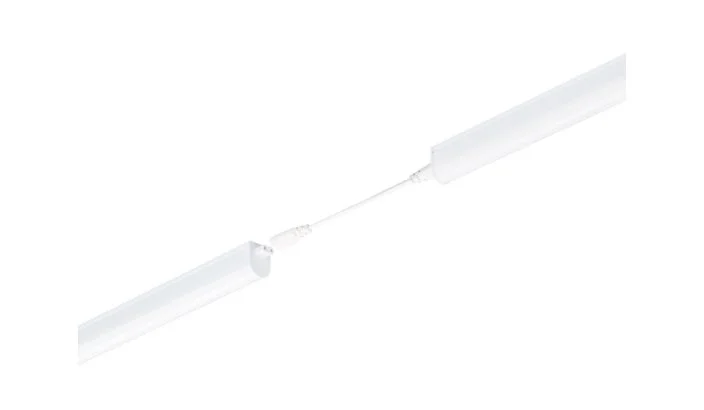

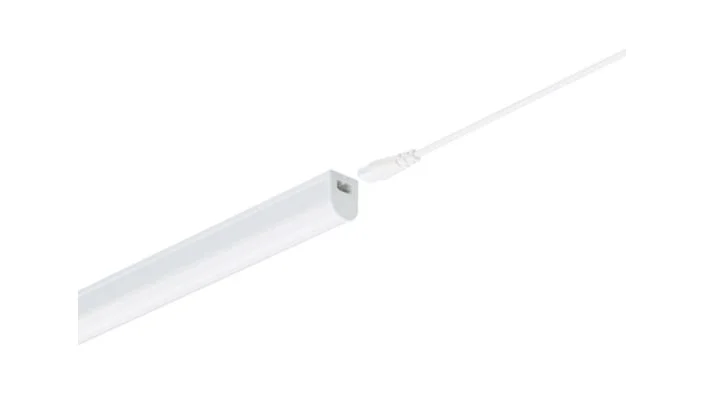

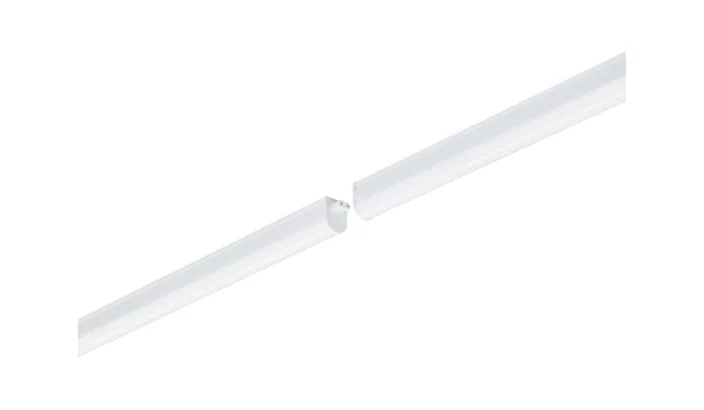

Corpul BN021C LED20S 840 L1200 are un conector cu doi poli și un capac detașabil pentru realizarea cablajului de trecere monofazat. Când mai multe aparate urmează aceeași linie, configurația cablurilor din interiorul fiecăruia face parte din lucrarea de instalare. Posibilitatea de trecere a alimentării este utilă pentru organizarea traseului, dar nu elimină pregătirea conexiunilor și dimensionarea circuitului.
Pentru un întrerupător automat de 16A cu caracteristică B, fișa variantei indică 10 corpuri în condițiile sale de referință. Această valoare privește configurația electrică declarată pentru aparat; într-o instalație concretă contează și celelalte sarcini conectate la circuit. Racordarea se execută potrivit instrucțiunilor de instalare, de personal calificat.
Codul L1200 numește formatul nominal, în timp ce lungimea efectivă a corpului este de 1186mm. Profilul are 28.4mm lățime și 35.7mm înălțime. Pentru amplasarea pe o porțiune cu spațiu limitat, dimensiunea efectivă arată cât ocupă aparatul. Carcasa albă din policarbonat păstrează aspectul liniar al instalației, iar masa netă a unei unități este de 0.16kg.
Lumină neutră cu fascicul foarte larg
Fluxul de 2100lm este distribuit printr-un capac optic opal, cu un fascicul declarat de 174°. Această deschidere permite răspândirea luminii pe o zonă largă în raport cu poziția corpului. Pentru a obține nivelul dorit de iluminare pe un traseu, contează și numărul aparatelor, distanța dintre ele și înălțimea la care sunt amplasate. Fluxul fiecărui corp este o informație utilă pentru acest calcul; fasciculul larg nu stabilește singur distanța de montaj.
Lumina de 4000K este alb neutru și rămâne la această temperatură de culoare în utilizare. Indicele de redare a culorilor este peste 80, iar valoarea UGR declarată pentru corp este 27. Într-un spațiu cu cerințe privind limitarea orbirii, UGR trebuie interpretat în contextul amplasării și al încăperii, nu ca o promisiune identică pentru orice poziție de montaj. Driverul inclus funcționează prin comandă pornit/oprit; intensitatea luminoasă nu poate fi reglată prin dimare.
Valori care contează la integrarea corpului BN021C
| Aspect |
Valoarea variantei |
Consecință la alegere |
| Spațiu ocupat |
1186x28.4x35.7mm |
Pentru încadrare se folosește lungimea efectivă de 1186mm, nu codul L1200. |
| Trecerea alimentării |
Cablaj monofazat posibil |
Conductorii interni pentru trecere nu sunt incluși. |
| Alimentare și control |
220–240V, pornit/oprit |
Driverul este inclus, însă nu oferă reglarea intensității. |
| Condiții de mediu |
IP20 și IK02 |
Este destinat unui amplasament interior fără expunere la apă. |

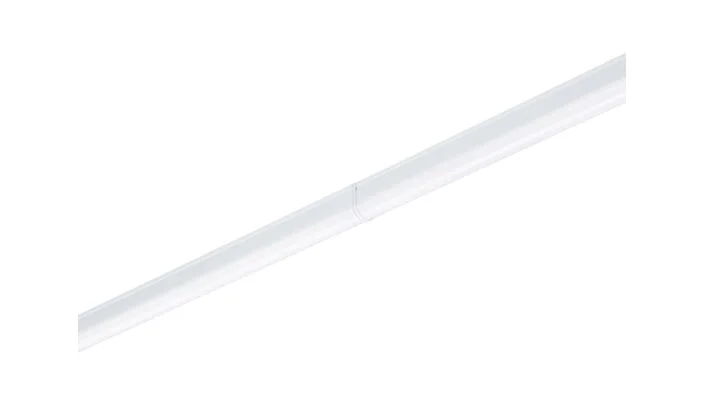

Profil discret pentru utilizare la interior
Carcasa, sistemul optic și capacul optic sunt realizate din policarbonat. Finisajul alb și capacul opal creează o linie vizuală simplă, potrivită când aparatul rămâne vizibil pe traseu. Gradul IP20 indică protecția împotriva contactului cu degetul, fără protecție declarată la apă. Gradul IK02 privește rezistența la impact mecanic testată pentru corp; cele două valori descriu condiții diferite de utilizare.
Intervalul temperaturii ambientale de funcționare este de la −20°C la +40°C. Sursa LED nu este înlocuibilă individual, iar corpul nu este conceput pentru reparații. Aceste caracteristici clarifică atât mediul în care poate fi folosit, cât și modul în care trebuie privită o eventuală intervenție după perioada de utilizare. Pentru o linie cu aparate vizibile, toate unitățile comandate sub acest cod au aceeași temperatură de culoare nominală de 4000K.
Erori frecvente la alegerea unui corp LED inseriabil

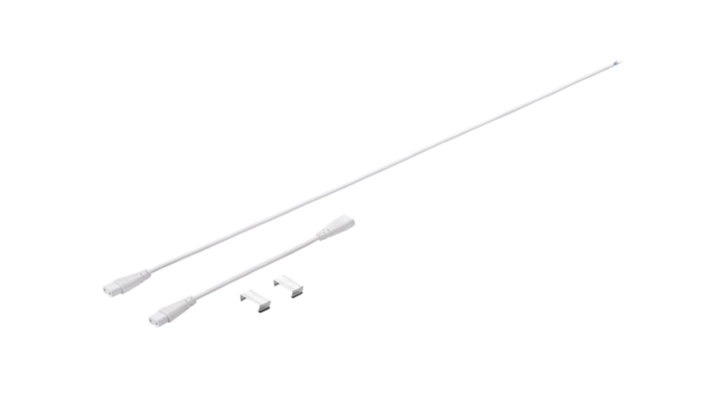

- Comandarea corpului LED inseriabil ca și cum ar avea cablajul de trecere inclus. Capacul și configurația permit trecerea monofazată, dar fără realizarea cablajului intern alimentarea nu continuă prin corp către următoarea unitate.
- Rezervarea a exact 1200mm după inscripția L1200. Corpul măsoară efectiv 1186mm. Spațiul pentru fiecare aparat și poziția conexiunilor se raportează la dimensiunea reală.
- Prevederea unui variator pentru reducerea luminii. Driverul acestei variante este nedimabil și răspunde la comanda pornit/oprit.
- Folosirea într-o zonă expusă la apă. IP20 nu oferă protecție la apă; aparatul este destinat unui amplasament interior adecvat acestui grad.
Întrebări frecvente despre corpul LED inseriabil BN021C
Detaliile de mai jos ajută la stabilirea configurației înainte de comandă.
Câte corpuri LED inseriabile BN021C pot fi luate în calcul pe un circuit?
Fișa variantei indică 10 corpuri pe un întrerupător automat de 16A, caracteristică B. Pentru corpul LED inseriabil BN021C, această cifră se folosește împreună cu configurația și celelalte sarcini ale circuitului.
Este sursa de lumină a corpului Ledinaire Batten înlocuibilă separat?
Nu, sursa LED nu este înlocuibilă individual. Corpul Ledinaire Batten BN021C este încadrat și ca produs care nu a fost conceput pentru reparații.
Poate fi montat BN021C pe o suprafață normal inflamabilă?
Da, corpul BN021C are marcaj pentru montare pe suprafețe normal inflamabile. Fixarea și racordarea se fac în condițiile din instrucțiunile de instalare ale aparatului.
