Corp LED inseriabil PHILIPS Ledinaire Batten BN021C LED24S 830 L1500 este un corp liniar pentru iluminatul spațiilor interioare. Are 24W, furnizează 2400lm și emite lumină alb cald de 3000K. Formatul nominal L1500 este destinat porțiunilor de traseu în care se dorește un aparat liniar lung, iar construcția permite trecerea cablajului monofazat către alte corpuri. Această trecere trebuie realizată la instalare: conductorii interni necesari inserierii nu sunt incluși în corp.
Corp LED inseriabil pentru o linie de lumină alb cald

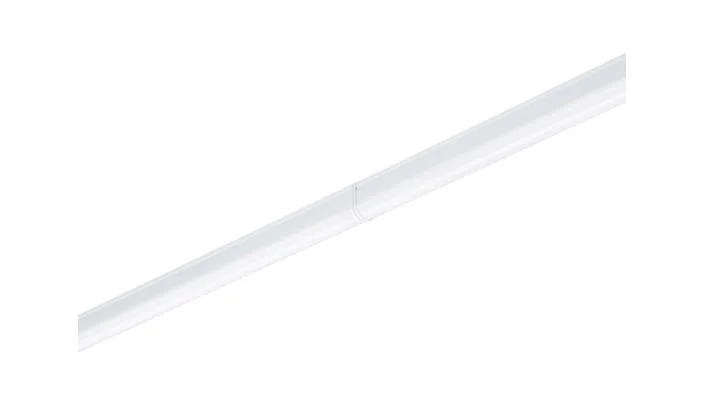

Dispersorul opal acoperă sursa LED și distribuie fluxul printr-un fascicul foarte larg de 168°. Lumina de 3000K are o nuanță alb cald, care rămâne aceeași la fiecare aprindere. Pe un traseu format din mai multe aparate, această variantă permite folosirea aceleiași temperaturi de culoare de-a lungul liniei. Numărul de corpuri și distanța dintre ele determină modul în care lumina ajunge pe zona folosită; fluxul de 2400lm este valoarea unui singur aparat.
Indicele de redare a culorilor este peste 80, iar valoarea UGR declarată este 27. Poziția față de privire și geometria încăperii influențează evaluarea orbirii într-un proiect concret. Fasciculul larg descrie răspândirea luminii din aparat, fără să stabilească singur nivelul de iluminare de pe podea sau de pe o suprafață de lucru. Pentru o linie alcătuită din mai multe corpuri, amplasarea lor are aceeași importanță practică precum fluxul fiecăruia.
Corpul funcționează cu driverul inclus și cu o comandă simplă de pornire și oprire. Nu este dimabil, iar temperatura de culoare nu poate fi schimbată după instalare. Aceste limite definesc experiența de utilizare: la pornire, aparatul oferă lumina alb cald specificată pentru acest cod, la intensitatea sa de funcționare.
Dimensiunea efectivă pe traseul de montaj

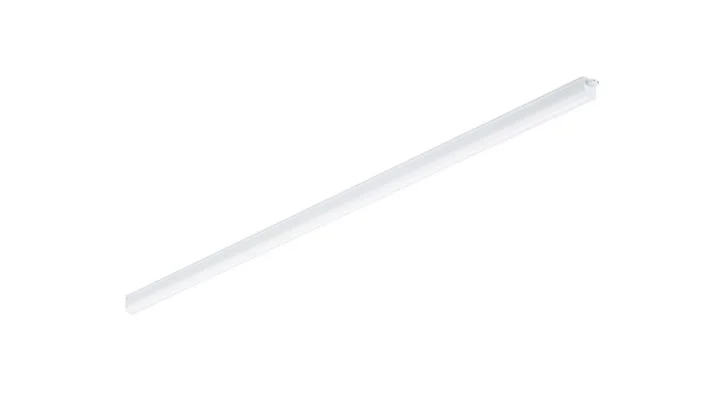

Carcasa măsoară 1486mm în lungime, deși codul comercial al formatului este L1500. Pentru o porțiune delimitată, încadrarea se face folosind lungimea efectivă. Lățimea este de 28.4mm, înălțimea de 35.7mm, iar masa netă a corpului este de 0.21kg. Profilul alb și îngust din policarbonat păstrează aspectul liniar al traseului atunci când aparatul rămâne la vedere.
Carcasa, sistemul optic și capacul optic sunt din policarbonat. Finisajul opal ascunde vederea directă a sursei LED prin capac. La planificarea unei succesiuni de aparate, spațiul disponibil trebuie să permită atât poziția fiecărui corp, cât și racordarea prevăzută în instrucțiunile de instalare. Codul L1500 identifică varianta comandată, iar măsura de 1486mm descrie locul ocupat efectiv de aceasta.
Date pentru selectarea variantei LED24S 830 L1500
| Criteriu |
Valoare |
Consecință practică |
| Dimensiuni efective |
1486x28.4x35.7mm |
Fiecare corp ocupă 1486mm în lungul traseului. |
| Lumină |
2400lm, 3000K, 168° |
Nuanța este alb cald și fixă; acoperirea depinde de amplasare. |
| Inseriere |
Trecere monofazată posibilă |
Cablajul intern pentru alimentarea următorului corp nu este inclus. |
| Protecție |
IP20 și IK02 |
Amplasarea se face la interior, fără expunere la apă. |
Trecerea alimentării monofazate între corpuri

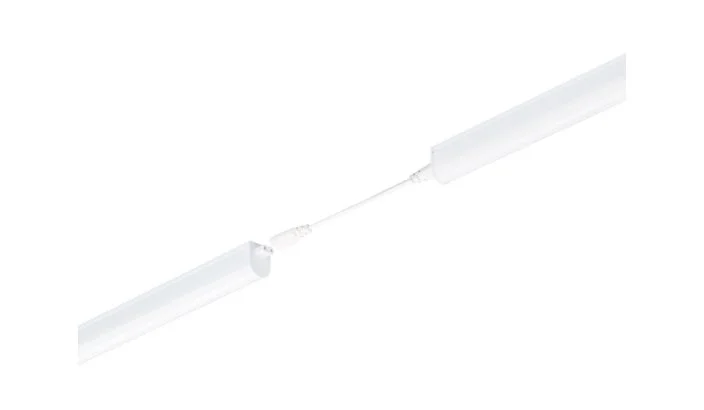

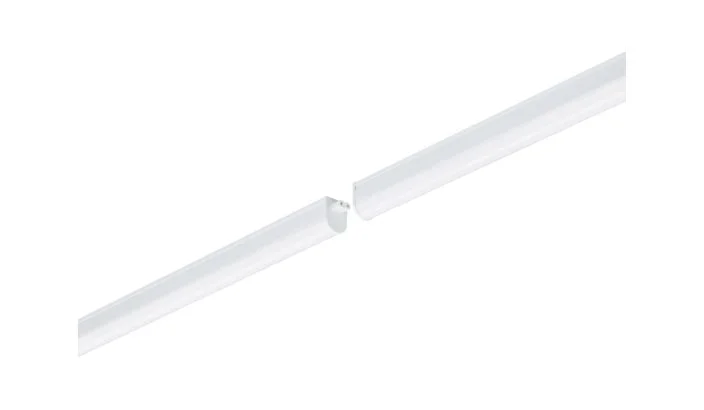

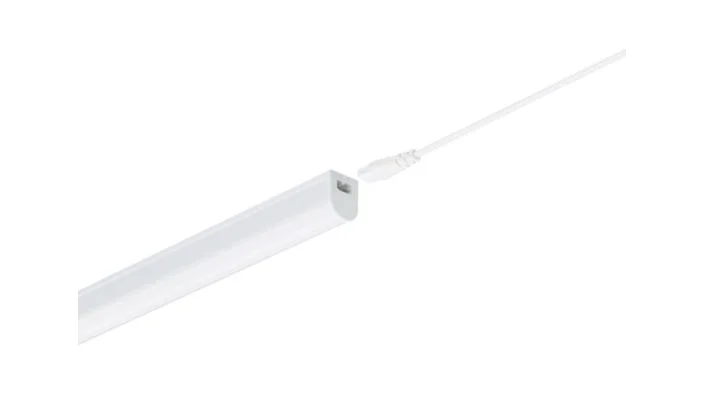

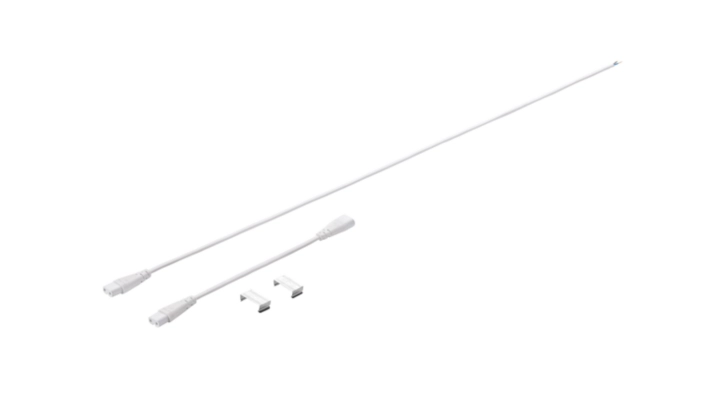

Conectorul cu doi poli și capacul detașabil permit pregătirea cablajului de trecere. Posibilitatea de inseriere nu echivalează cu o conexiune internă deja realizată: fără conductorii montați pentru această funcție, alimentarea nu continuă prin aparat spre următoarea unitate. Racordarea și fixarea se fac de personal calificat, potrivit instrucțiunilor de instalare pentru corpul BN021C.
Alimentarea aparatului este de 220–240V, în clasa electrică II. Fișa indică 10 corpuri pe un întrerupător automat de 16A cu caracteristică B, în condițiile specificate pentru variantă. Când circuitul deservește și alte sarcini, configurația lor intră în dimensionarea instalației. Driverul inclus alimentează LED-urile corpului, în timp ce trecerea cablajului este realizată separat în cadrul traseului.
Utilizare în interior și întreținere
IP20 oferă protecția declarată împotriva contactului cu degetul, fără protecție la apă. IK02 exprimă rezistența la impact mecanic testată pentru acest aparat. Intervalul temperaturii ambientale de funcționare este de la −20°C la +40°C. Sursa LED nu este înlocuibilă separat, iar corpul nu este conceput pentru reparații; această caracteristică este relevantă când se planifică intervențiile ulterioare pe o linie cu mai multe unități.
Erori frecvente la alegerea unui corp LED inseriabil
- Presupunerea că un corp LED inseriabil este deja cablat pentru alimentarea următoarei unități. Corpul permite trecerea monofazată, dar conductorii interni nu sunt incluși.
- Rezervarea spațiului după codul nominal L1500. Aparatul are lungimea efectivă de 1486mm, folosită la încadrarea pe traseu.
- Planificarea reglării intensității. Driverul acestei variante funcționează pornit/oprit și nu acceptă dimarea.
- Montarea într-un loc expus la apă. IP20 nu oferă protecție la apă; amplasamentul trebuie să corespundă utilizării la interior.
Întrebări frecvente despre corpul LED inseriabil BN021C
Răspunsurile clarifică circuitul, montajul și durata de folosire a aparatului.
Câte corpuri LED inseriabile BN021C sunt indicate pe un circuit?
Fișa indică 10 corpuri pe un întrerupător automat de 16A cu caracteristică B. Pentru corpul LED inseriabil BN021C LED24S 830, valoarea se aplică în condițiile declarate și se corelează cu restul sarcinilor circuitului.
Poate fi montat Ledinaire Batten L1500 pe o suprafață normal inflamabilă?
Da, corpul Ledinaire Batten L1500 are marcaj pentru acest tip de suprafață. Fixarea și racordarea se fac potrivit instrucțiunilor de instalare.
Poate fi schimbată separat sursa LED din BN021C LED24S 830?
Nu, sursa LED nu este înlocuibilă individual. Corpul BN021C LED24S 830 nu este conceput pentru reparații, astfel că întreținerea nu presupune schimbarea unui tub detașabil.
