Corp LED inseriabil PHILIPS Ledinaire Batten BN021C LED25S 840 L1500 este un corp liniar pentru iluminatul spațiilor interioare. Furnizează 2600lm de lumină alb neutru la 4000K, cu o putere de 24W. Formatul nominal L1500 permite organizarea unor trasee de iluminat cu aparate liniare, iar capacul detașabil lasă loc pentru cablajul de trecere monofazat. Conductorii interni necesari inserierii nu sunt incluși. Clientul primește corpul cu driver integrat, dar conexiunea de trecere se realizează în cadrul instalației.

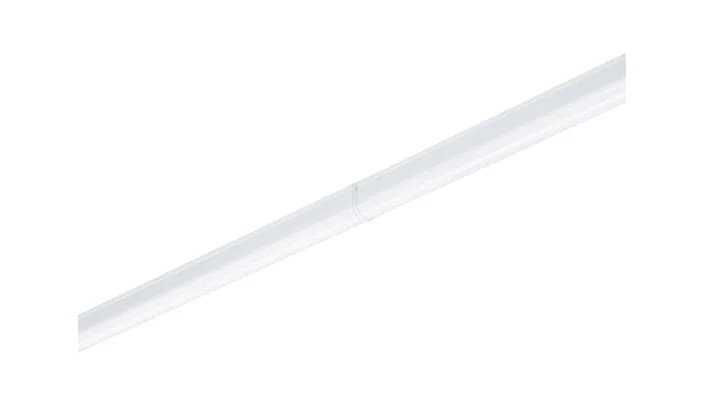

Corp LED inseriabil pentru trasee liniare mai lungi

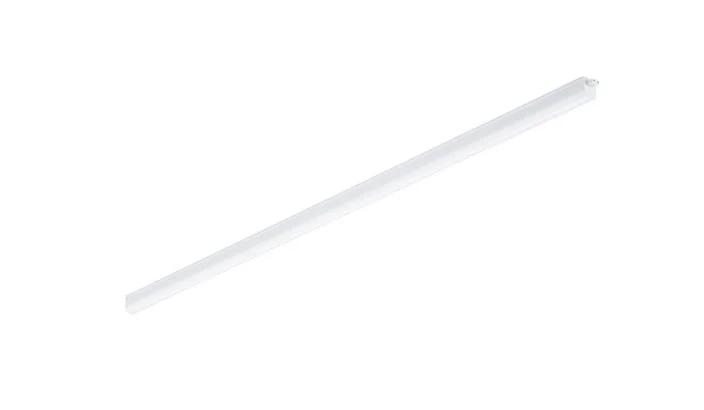

Lungimea efectivă de 1486mm este prima valoare de folosit când se stabilește unde încape fiecare aparat. L1500 reprezintă formatul nominal din cod, nu măsura exactă a carcasei. Profilul are lățimea de 28.4mm și înălțimea de 35.7mm; aceste dimensiuni ajută la așezarea corpurilor pe suprafața disponibilă și la păstrarea unui traseu vizual ordonat. Carcasa albă este realizată din policarbonat și are o masă netă de 0.21kg.

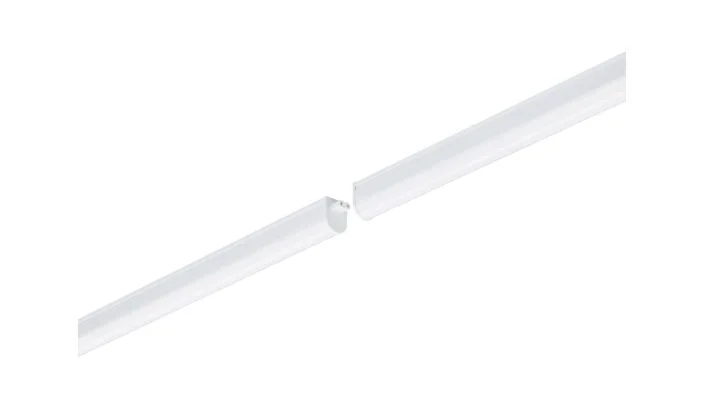

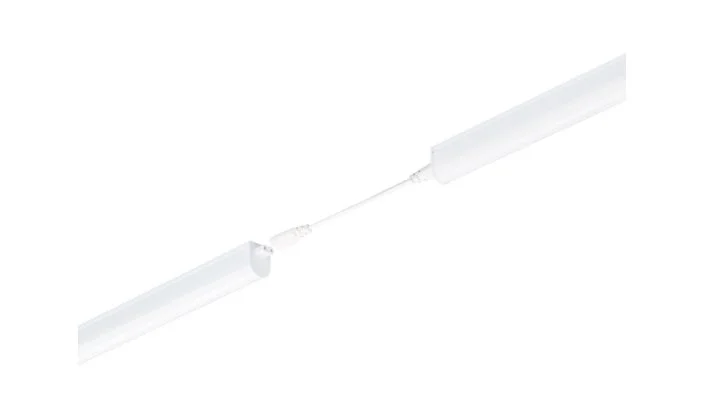

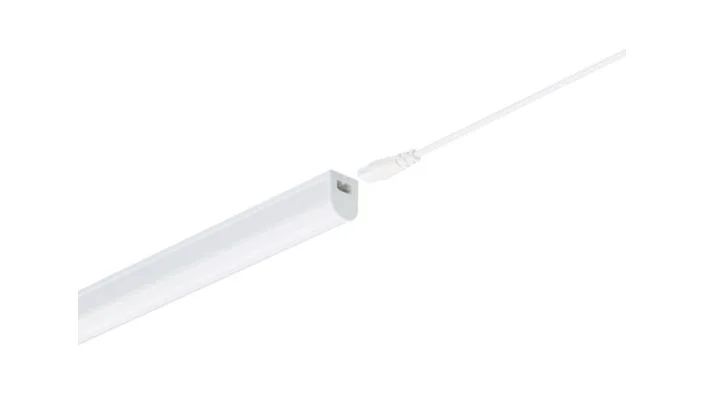

Funcția de inseriere privește trecerea alimentării monofazate prin aparat. Corpul dispune de conector cu doi poli și de capac detașabil, însă nu are cablajul intern de trecere montat din fabrică. Într-un șir de aparate, traseul electric trebuie realizat pentru configurația aleasă, iar racordarea se face potrivit instrucțiunilor de instalare, de personal calificat. Această precizare evită confundarea unei posibilități de cablare cu un ansamblu deja conectat între corpuri.
Fișa variantei indică 10 aparate pe un întrerupător automat de 16A cu caracteristică B în condițiile declarate pentru corp. Când circuitul alimentează și alte echipamente, numărul aparatelor se stabilește ținând cont de întreaga instalație. Driverul este inclus în fiecare corp, astfel că nu se adaugă o sursă LED separată pentru funcționarea individuală a acestuia.
Alb neutru distribuit prin dispersorul opal
Lumina de 4000K are nuanță alb neutru și se distribuie prin capacul optic opal. Fasciculul foarte larg, de 168°, răspândește fluxul în jurul poziției aparatului. Pentru un traseu cu mai multe corpuri, lumina rezultată depinde de distanța dintre ele, de înălțimea de amplasare și de suprafețele încăperii. Valoarea de 2600lm descrie fluxul unui singur corp; nivelul obținut pe zona folosită se stabilește pentru aranjamentul complet.
Indicele de redare a culorilor este peste 80, iar valoarea UGR declarată este 27. Dacă spațiul are o cerință precisă privind orbirea, poziția de montaj și geometria încăperii influențează evaluarea finală. Corpul are temperatură de culoare fixă și funcționează prin comandă pornit/oprit. Driverul nu permite reducerea intensității, așadar un variator nu transformă această variantă într-un aparat dimabil.
Date pentru încadrarea și conectarea variantei L1500
| Criteriu |
BN021C LED25S 840 L1500 |
Ce schimbă în practică |
| Dimensiune efectivă |
1486x28.4x35.7mm |
Fiecare aparat ocupă 1486mm în lungul traseului. |
| Cablaj de trecere |
Monofazat, posibil prin capacul detașabil |
Conductorii interni pentru trecere nu sunt incluși. |
| Lumină |
2600lm, 4000K, fascicul de 168° |
Nuanța este fixă, iar poziția corpurilor determină acoperirea zonei. |
| Mediu de utilizare |
IP20 și IK02 |
Amplasarea se face la interior, fără expunere la apă. |
Funcționare și limite clare pentru utilizarea la interior
Corpul se alimentează la 220–240V și este încadrat în clasa electrică II. Carcasa, optica și capacul optic sunt din policarbonat, cu finisaj alb și dispersor opal. Protecția IP20 privește contactul cu degetul și nu include protecție la apă. IK02 descrie rezistența la impact mecanic testată pentru aparat. Intervalul declarat al temperaturii ambientale este de la −20°C la +40°C.
Sursa LED nu este înlocuibilă separat, iar aparatul nu este conceput pentru reparații. Acest lucru contează la planificarea întreținerii unui traseu cu mai multe corpuri: o intervenție asupra unui aparat nu se tratează ca simpla schimbare a unui tub detașabil. Pentru folosirea zilnică, comanda rămâne simplă, prin aprindere și stingere, cu aceeași lumină alb neutru la fiecare pornire.
Erori frecvente la alegerea unui corp LED inseriabil
- Presupunerea că un corp LED inseriabil are conductorii de trecere incluși. Corpul permite realizarea conexiunii monofazate, dar cablajul intern trebuie pregătit pentru instalația respectivă.
- Confundarea codului L1500 cu lungimea exactă. Carcasa măsoară 1486mm; această valoare se folosește la încadrarea aparatelor în spațiul disponibil.
- Prevederea dimării pentru BN021C LED25S 840. Driverul funcționează doar în regim pornit/oprit, astfel că lumina nu poate fi redusă printr-un variator.
- Alegerea pentru un amplasament expus la umezeală. Gradul IP20 nu declară protecție la apă; locul de instalare trebuie să fie adecvat utilizării la interior.
Întrebări frecvente despre corpul LED inseriabil BN021C
Răspunsurile clarifică alimentarea, suprafața de montaj și întreținerea aparatului.
Câte corpuri LED inseriabile BN021C pot fi luate în calcul pe circuit?
Fișa indică 10 corpuri pe un întrerupător automat de 16A cu caracteristică B. Pentru corpul LED inseriabil BN021C LED25S 840, această valoare se aplică în condițiile configurației declarate și se corelează cu celelalte sarcini ale circuitului.
Permite Ledinaire Batten L1500 montarea pe suprafețe normal inflamabile?
Da, corpul Ledinaire Batten L1500 are marcaj pentru această utilizare. Fixarea și racordarea urmează instrucțiunile de instalare ale aparatului.
Se poate schimba doar sursa LED din BN021C LED25S 840?
Nu, sursa LED nu este înlocuibilă individual. Corpul BN021C LED25S 840 este încadrat ca aparat care nu a fost conceput pentru reparații.
