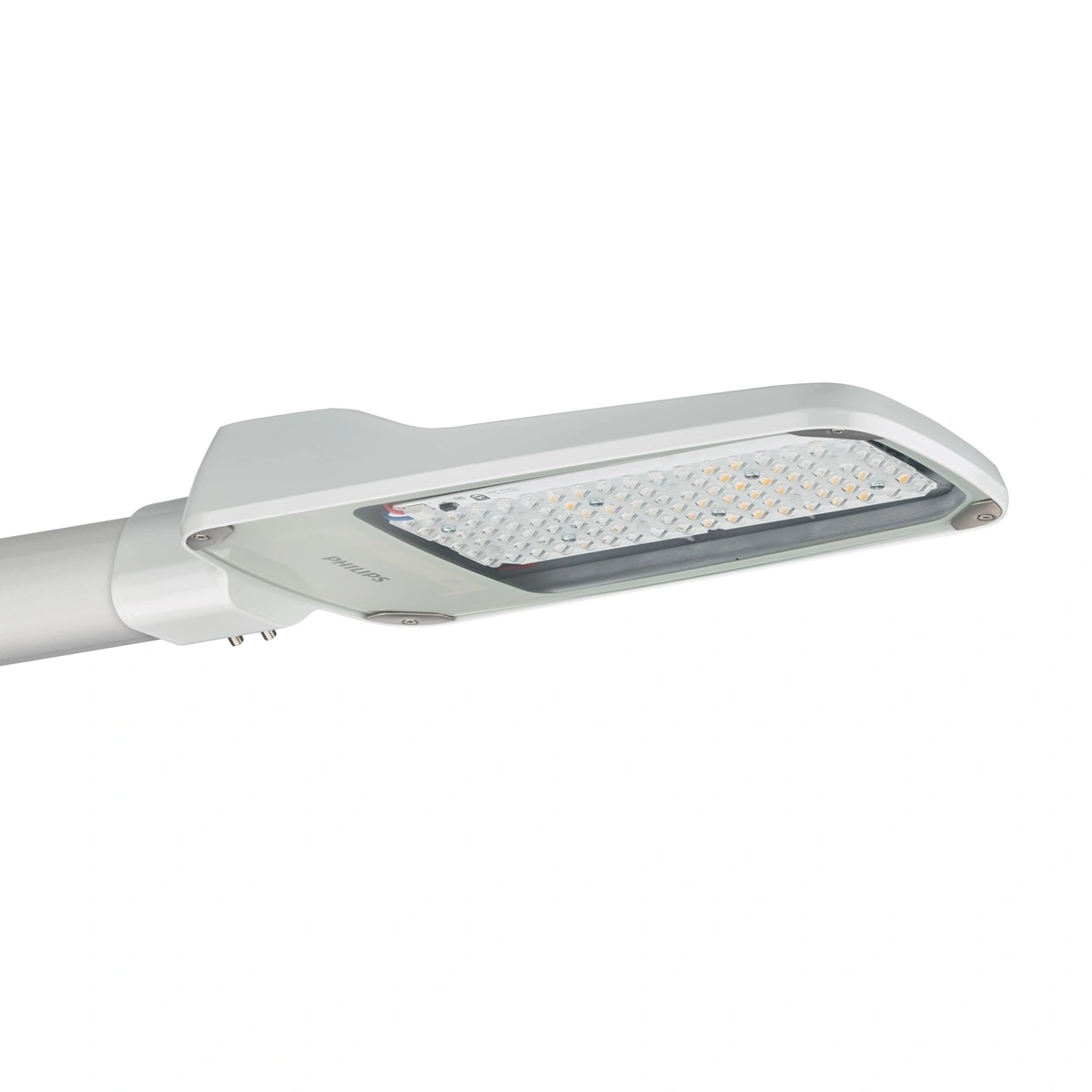

Corp iluminat stradal LED PHILIPS CoreLine Malaga BRP102 LED110 740 II DM 69W 9680lm 4000K IP65 IK08

Corp iluminat stradal LED PHILIPS CoreLine Malaga BRP102 LED110/740 II DM este un corp profesional pentru iluminatul drumurilor, străzilor, parcărilor și căilor de acces, cu flux luminos de 9680lm, putere de 69W și lumină neutră 4000K. Eficiența de 140lm/W, optica DM cu distribuție medie, protecția IP65 și rezistența IK08 îl adaptează aplicațiilor exterioare în care lumina trebuie distribuită controlat pe zona de circulație.

Varianta BRP102 LED110/740 II DM face parte din familia CoreLine Malaga LED large. Corpul este construit din aluminiu turnat, folosește un sistem optic din PMMA și are capac optic plat din sticlă securizată. Pentru alegerea într-un proiect stradal, fluxul de 9680lm trebuie corelat cu optica, înălțimea de montaj, distanța dintre stâlpi și geometria suprafeței care trebuie iluminată.

9680lm la 69W pentru drumuri și zone exterioare

CoreLine Malaga BRP102 furnizează 9680lm la un consum nominal de 69W, cu o eficiență luminoasă de 140lm/W. Raportul dintre fluxul obținut și puterea consumată este important într-o instalație stradală cu multe corpuri și perioade lungi de funcționare.

Puterea de 69W nu trebuie folosită singură pentru dimensionarea iluminatului. Două corpuri cu puteri apropiate pot avea fluxuri și distribuții optice diferite, iar rezultatul pe carosabil poate fi diferit. Pentru această variantă, cei 9680lm reprezintă fluxul corpului de iluminat.

Optică DM pentru distribuția luminii pe zona de circulație

Optica DM oferă o distribuție medie destinată aplicațiilor de drum și stradă. Lumina este controlată pentru o utilizare rutieră, unde contează nu doar cantitatea totală de lumină, ci și modul în care aceasta ajunge pe carosabil sau pe suprafața exterioară vizată.

Acest lucru devine important la amplasarea corpurilor pe stâlpi. Lățimea drumului, înălțimea de montaj, retragerea stâlpului față de carosabil și distanța dintre punctele de lumină influențează nivelul și uniformitatea iluminării. Un flux mai mare nu compensează automat o optică nepotrivită sau o geometrie de montaj nefavorabilă.

Pentru proiectele în care nivelul și uniformitatea iluminării sunt definite prin cerințe concrete, alegerea numărului de corpuri și a amplasării se stabilește prin calcul luminotehnic.

4000K și CRI70 pentru iluminat stradal funcțional

Temperatura de culoare de 4000K produce lumină albă neutră. Configurația este potrivită pentru iluminatul funcțional al drumurilor, străzilor, parcărilor și căilor de acces unde vizibilitatea zonei de circulație este criteriul principal.

Indicele de redare a culorilor este CRI70, iar consistența cromatică este SDCM≤5. Codul 740 din denumirea BRP102 LED110/740 indică asocierea dintre clasa CRI70 și temperatura de culoare 4000K.

IP65 și IK08 pentru exploatarea în exterior

Corpul are grad de protecție IP65, ceea ce asigură protecția împotriva pătrunderii prafului și împotriva jeturilor de apă. Este o caracteristică esențială pentru un corp de iluminat montat permanent în exterior și expus condițiilor de mediu.

Rezistența mecanică IK08 corespunde unei energii de impact de 5J. Corpul este realizat din aluminiu turnat, sistemul de fixare este din aluminiu, iar partea optică este protejată de sticlă securizată. Combinația dintre IP65 și IK08 răspunde atât cerințelor de protecție față de mediu, cât și solicitărilor mecanice care pot apărea în exploatarea urbană.

IP65 și IK08 nu descriu aceeași caracteristică. Gradul IP se referă la protecția față de pătrunderea prafului și apei, iar clasificarea IK indică rezistența la impact.

Prindere reglabilă pentru diametre de 42-60mm

PHILIPS CoreLine Malaga BRP102 utilizează un sistem universal de montare, reglabil pentru diametre de 42-60mm. Compatibilitatea mecanică este un criteriu important atât într-o instalație nouă, cât și la modernizarea unui sistem de iluminat existent.

Corpul are dimensiuni totale de 493x217x79mm și o greutate netă de 3.3kg. Pentru montarea pe braț, unghiul standard este 0°. Aceste caracteristici trebuie corelate cu suportul și configurația mecanică prevăzute în proiect.

Carcasă din aluminiu și capac optic din sticlă securizată

Carcasa din aluminiu turnat oferă structura mecanică a corpului, iar capacul optic plat este realizat din sticlă securizată transparentă. Sistemul optic este din PMMA, iar corpul are finisaj gri.

Intervalul temperaturii ambientale de funcționare este de la -40°C la +35°C. Acest interval este relevant pentru un corp stradal expus variațiilor sezoniere de temperatură și trebuie raportat la condițiile reale din amplasament.

Clasa II și protecție la supratensiune de 4kV

BRP102 LED110/740 II DM este un corp din clasa de siguranță electrică II și funcționează la 220-240V, 50/60Hz. Factorul de putere este 0.93, iar driverul este inclus.

Protecția la supratensiune este de până la 4kV în mod diferențial și 4kV în mod comun. Într-o instalație de iluminat stradal, această valoare trebuie privită ca specificația de protecție integrată a corpului, nu ca o descriere completă a protecției întregii instalații electrice.

Conexiunea se realizează prin conector push-in cu eliberare a tragerii. Varianta funcționează pornit/oprit, nu este dimabilă și nu dispune de funcția de menținere constantă a fluxului luminos.

Performanța luminoasă pe termen lung

Menținerea fluxului luminos este L98 la 50000h și L70 la 100000h. Aceste valori oferă o imagine mai utilă asupra comportamentului în timp decât simpla menționare a unui număr de ore, deoarece indică nivelul de flux menținut la reperele respective.

Rata de defectare a echipamentului de control este de 5% la 50000h și de 10% la 100000h. Corpul este încadrat în clasa de întreținere B, cu anumite componente reparabile, inclusiv balastul, unitățile de comandă, dispozitivul de protecție la supratensiune, capacul frontal și anumite componente mecanice, după caz.

Unde se potrivește PHILIPS CoreLine Malaga BRP102 LED110/740?

Este potrivit pentru iluminatul drumurilor, străzilor, parcărilor, căilor de acces și altor zone exterioare de circulație în care fluxul de 9680lm și distribuția medie DM corespund cerințelor proiectului.

Poate fi relevant și pentru modernizarea instalațiilor existente atunci când prinderea de 42-60mm, geometria amplasamentului și caracteristicile optice sunt compatibile. Puterea corpului existent nu este însă un criteriu suficient pentru alegerea unui înlocuitor.

Nu este configurația potrivită pentru proiecte care cer dimare, deoarece BRP102 LED110/740 II DM funcționează pornit/oprit. Nici fluxul de 9680lm nu trebuie interpretat ca o garanție că un anumit număr de corpuri va satisface cerințele unei străzi fără evaluarea distribuției și amplasării.

Erori frecvente la alegerea CoreLine Malaga BRP102

• Alegerea numai după puterea de 69W. Pentru iluminatul stradal contează împreună fluxul de 9680lm, optica DM și geometria instalației.
• Interpretarea LED110 ca flux al corpului. LED110 identifică modulul din familie, în timp ce fluxul luminos al acestei configurații BRP102 este 9680lm.
• Presupunerea că varianta este dimabilă. BRP102 LED110/740 II DM funcționează pornit/oprit și nu oferă reglarea intensității.
• Ignorarea prinderii mecanice. Sistemul universal este reglabil pentru diametre de 42-60mm, iar compatibilitatea cu suportul trebuie stabilită înainte de montaj.
• Alegerea după lumeni fără a lua în calcul optica. În iluminatul stradal, distribuția luminii și geometria amplasamentului influențează direct rezultatul pe zona de circulație.

Întrebări frecvente despre PHILIPS CoreLine Malaga BRP102 LED110/740 II DM

Ce flux luminos are CoreLine Malaga BRP102 de 69W?

Corpul de iluminat stradal PHILIPS CoreLine Malaga BRP102 LED110/740 II DM oferă 9680lm la 69W, cu o eficiență luminoasă nominală de 140lm/W.

Ce înseamnă LED110 în denumirea PHILIPS CoreLine Malaga?

LED110 identifică familia modulului LED utilizat de PHILIPS CoreLine Malaga BRP102 și nu reprezintă fluxul final al corpului. Această configurație furnizează 9680lm.

Ce tip de distribuție are PHILIPS CoreLine Malaga BRP102?

PHILIPS CoreLine Malaga BRP102 LED110/740 II DM utilizează optică DM cu distribuție medie, destinată aplicațiilor de iluminat rutier și stradal.

Pe ce diametru se poate monta CoreLine Malaga BRP102?

Corpul stradal PHILIPS CoreLine Malaga BRP102 are sistem universal de montare reglabil pentru diametre de 42-60mm.

CoreLine Malaga BRP102 de 69W este dimabil?

PHILIPS CoreLine Malaga BRP102 LED110/740 II DM nu este dimabil. Driverul inclus este destinat funcționării pornit/oprit.
