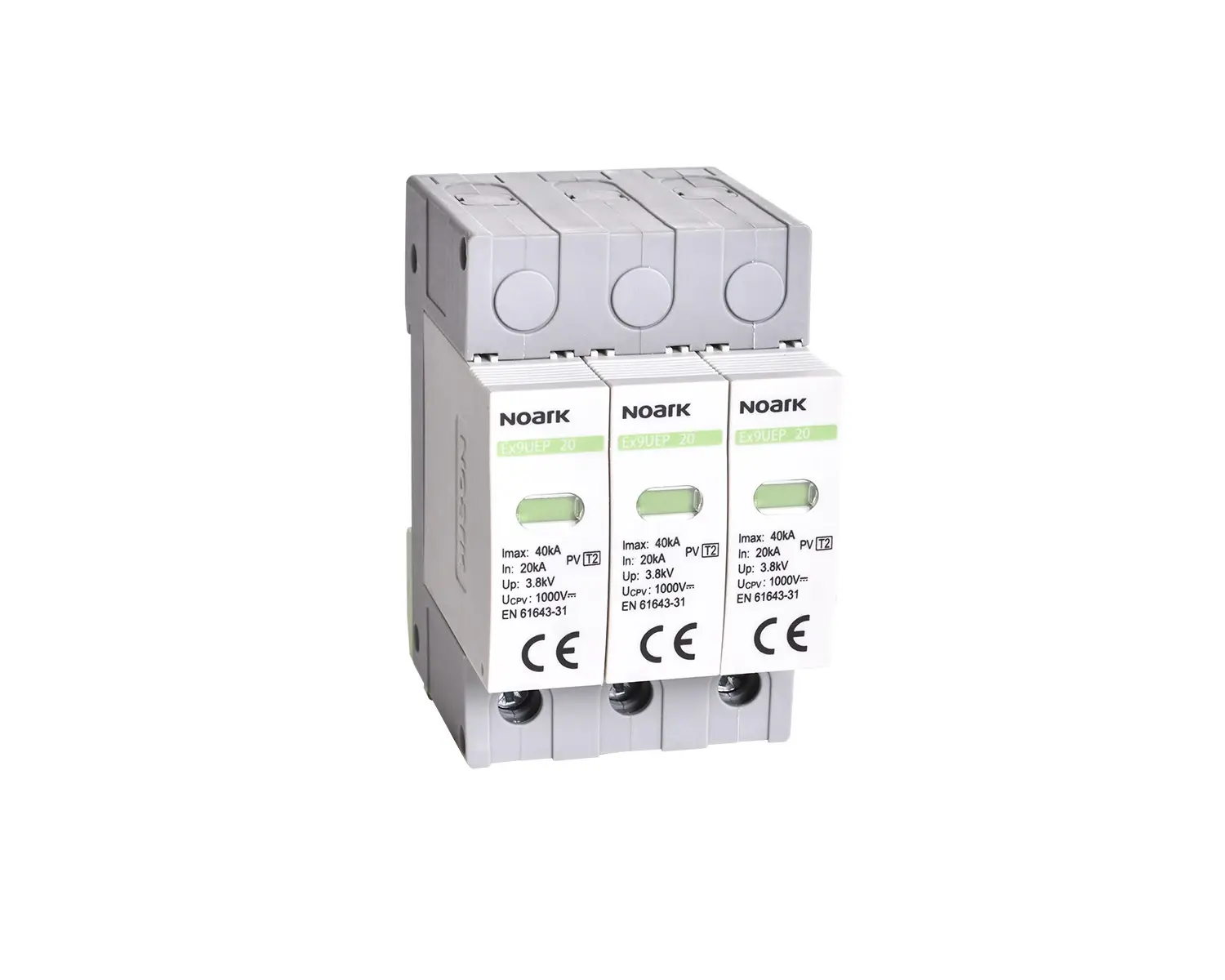

Descarcator DC NOARK Ex9UEP 20 3P 1200 N T2 112894

Descărcător DC NOARK Ex9UEP 20 3P 1200 (N) este un dispozitiv de protecție la supratensiuni de tip 2 pentru partea de curent continuu a sistemelor fotovoltaice fără împământarea conductorilor activi. Configurația cu trei poli și cartușe înlocuibile permite integrarea protecției într-un tablou DC și urmărirea stării acesteia prin indicatorul optic frontal.

Descărcător DC 3P pentru sisteme fotovoltaice fără împământare

Descărcătorul NOARK 112894 folosește o configurație de conexiune de tip Y pentru sistemele fotovoltaice în care conductorii activi nu sunt legați la pământ. Cele trei module formează căile de protecție între conductoarele pozitive și negative și conductorul de protecție. Expresia „sistem fără împământare” descrie regimul circuitului DC, nu elimină conexiunea dispozitivului la conductorul de protecție.

Produsul este destinat limitării supratensiunilor tranzitorii care pot apărea pe partea DC a instalației. În tabloul fotovoltaic, poziția sa trebuie aleasă în raport cu configurația circuitelor și cu echipamentele protejate. Descărcătorul nu întrerupe suprasarcina sau scurtcircuitul dintr-un șir fotovoltaic și nu înlocuiește aparatele cu aceste funcții.

Protecție de tip 2 și curent nominal de descărcare

Descărcător DC 3P NOARK este încadrat în clasa PV T2. Curentul nominal de descărcare In este de 20kA pentru impulsul de test 8/20µs, iar curentul maxim de descărcare Imax este de 40kA. Aceste valori descriu comportarea la impulsuri de supratensiune, nu curentul continuu care alimentează instalația fotovoltaică.

La alegerea protecției, tipul 2 și valorile In și Imax răspund unor criterii diferite. Tipul arată categoria dispozitivului, iar valorile de descărcare caracterizează impulsurile pentru care este evaluat. Alegerea după inscripția „40kA” singură poate ascunde faptul că această cifră este Imax, în timp ce 20kA reprezintă In.

Tensiunea sistemului și limita de funcționare continuă

Descărcătorul NOARK Ex9UEP are tensiunea maximă de funcționare continuă UCPV de 1200V DC. Pentru această variantă, valoarea indicată pentru tensiunea maximă a sistemului fotovoltaic UOC max este de 1090V. Cele două valori nu reprezintă aceeași condiție: UCPV caracterizează dispozitivul, iar UOC max privește alegerea sa într-un sistem proiectat după regulile de dimensionare fotovoltaică.

În practică, verificarea se face pentru tensiunea pe care o poate atinge șirul fotovoltaic în condițiile prevăzute de proiect. Un șir a cărui tensiune maximă calculată depășește 1090V nu se încadrează în limita de sistem indicată pentru codul 112894 doar pentru că pe descărcător apare marcajul 1200V DC. Tensiunea nominală a modulelor și numărul de panouri din șir influențează această verificare.

Nivelul de protecție Up al configurației de 1200V este de 4.2kV la curentul nominal de descărcare. Valoarea permite corelarea descărcătorului cu rezistența la impuls a echipamentelor din circuitul protejat. Up reprezintă nivelul la care este limitată supratensiunea în condițiile de încercare, fără să promită eliminarea completă a fiecărui impuls.

Stare vizibilă și înlocuirea cartușelor

Descărcătorul NOARK Ex9UEP (N) are indicator optic frontal pentru observarea stării modulelor. Acesta ajută la identificarea unui cartuș care necesită înlocuire în timpul inspecției tabloului. Construcția cu module detașabile permite schimbarea cartușului consumat, păstrând baza instalată.

Varianta 112894 nu are contact pentru semnalizare electrică la distanță. Indicatorul optic oferă informația la aparat, astfel că un sistem de monitorizare care cere un contact de alarmă nu o poate prelua direct de la acest cod. Starea protecției trebuie observată local.

Dispozitivul ocupă trei module pe șină DIN de 35mm și are grad de protecție IP20 la borne. Se integrează în interiorul unui tablou corespunzător mediului de instalare. Bornele acceptă conductoare cu secțiuni de la 2.5mm² la 25mm²; traseul și secțiunea efectiv alese fac parte din proiectarea legăturii dintre circuit, protecție și pământ.

Erori frecvente la alegerea unui descărcător DC 3P

Descărcătorul NOARK 112894 trebuie asociat cu tensiunea și regimul sistemului fotovoltaic, precum și cu modul de verificare a stării protecției.

Interpretarea descărcătorului DC 3P ca aparat fără conexiune PE

Descărcătorul DC 3P NOARK este destinat sistemelor fotovoltaice fără împământarea conductorilor activi, în configurație Y. Confundarea acestui regim cu absența conductorului de protecție ar împiedica realizarea căilor de descărcare către PE. Configurația circuitului și conexiunea de protecție se tratează separat.

Folosirea marcajului 1200V drept limită unică a șirului

Descărcătorul NOARK are UCPV de 1200V DC, dar UOC max al sistemului este 1090V. Dacă tensiunea maximă a șirului este comparată doar cu UCPV, produsul poate fi ales în afara condițiilor sale de aplicare. Pentru potrivirea cu șirul se folosește și limita UOC max.

Presupunerea existenței unui contact de alarmă

Descărcătorul Ex9UEP 112894 are indicator optic, fără contact de semnalizare la distanță. Un tablou care necesită transmiterea electrică a stării nu poate primi acest semnal de la varianta respectivă. Cerința de monitorizare trebuie stabilită înainte de comandă.

Întrebări frecvente despre descărcătorul DC 3P

Descărcătorul NOARK Ex9UEP 112894 este o protecție PV T2 cu trei module și indicator local de stare.

Este descărcătorul DC 3P NOARK potrivit pentru un șir de 1200V?

Limita UOC max a sistemului este 1090V. Descărcătorul DC 3P NOARK are UCPV de 1200V DC, însă tensiunea maximă calculată a șirului trebuie raportată și la limita de sistem.

Ce indică cifra 20 din numele Ex9UEP 20?

Indică In de 20kA. Descărcătorul Ex9UEP 20 este evaluat la curentul nominal de descărcare pentru impulsul 8/20µs; Imax are valoarea distinctă de 40kA.

Pot fi schimbate cartușele descărcătorului NOARK 112894?

Cartușele sunt înlocuibile. Descărcătorul NOARK 112894 are construcție modulară și indicator optic frontal, astfel încât starea modulului poate fi observată în tablou.
