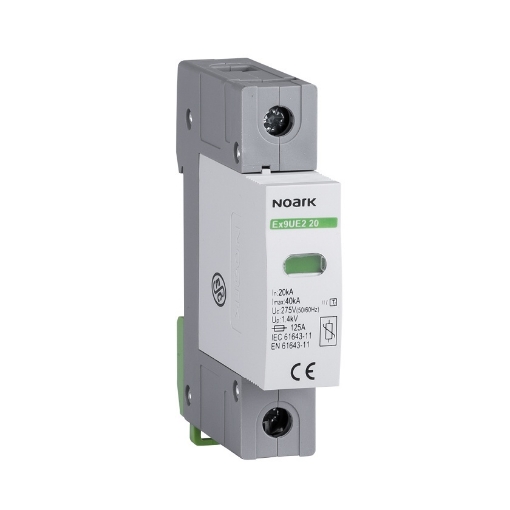

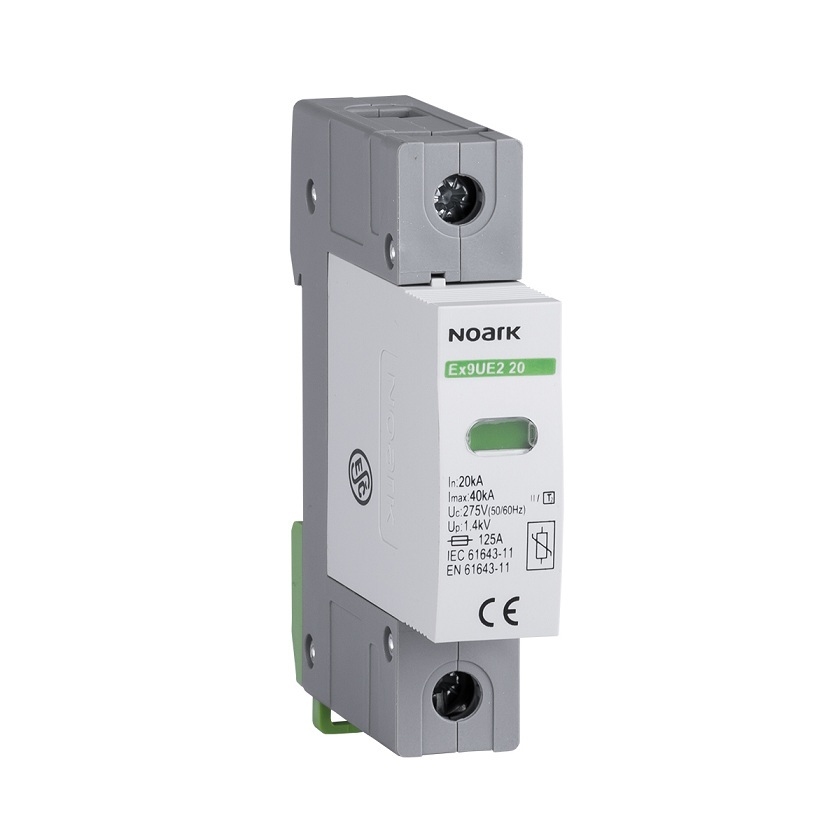

Descarcator Noark 103347 1P 20kA 275VAC IP20

Descărcătorul de supratensiune NOARK Ex9UE2 tip 2, 1P, 20 kA, 275 VAC este conceput pentru protejarea instalațiilor electrice împotriva supratensiunilor tranzitorii generate de comutații sau de efectele indirecte ale descărcărilor atmosferice. În contextul creșterii numărului de echipamente electronice sensibile, protecția la supratensiune contribuie la reducerea riscului de defectare și la creșterea fiabilității instalației.

De ce este important un descărcător de supratensiune într-o instalație electrică modernă?

Descărcătorul de supratensiune NOARK face parte din seria Ex9UE2 și este un dispozitiv de protecție de tip 2 destinat limitării supratensiunilor tranzitorii care pot apărea în rețelele electrice. Aceste supratensiuni sunt provocate frecvent de manevre de comutație sau de efectele indirecte ale trăsnetelor și pot afecta funcționarea echipamentelor electrice și electronice.

Modelul utilizează tehnologia cu varistoare pe bază de oxid metalic, caracterizată printr-un timp de răspuns foarte redus. Construcția modulară cu cartuș debrosabil permite înlocuirea rapidă a modulului funcțional atunci când acesta și-a atins durata de viață în urma unor supratensiuni repetate. Acest model NOARK este destinat sistemelor TN și se montează pe șină DIN de 35 mm.

Unde se utilizează și ce rol are în protecția instalației?

Descărcătorul este utilizat în tablouri electrice principale și secundare pentru protecția circuitelor de distribuție. Producătorul recomandă instalarea dispozitivelor de tip 2 la intervale de aproximativ 10 până la 20 metri de cablu, în funcție de configurația instalației, pentru limitarea eficientă a supratensiunilor tranzitorii.

În instalațiile care includ și descărcătoare de tip 1, seria Ex9UE2 este proiectată pentru coordonare cu gama Ex9UE1, conform recomandărilor producătorului privind distanțele de cablare.

Datorită tehnologiei cu varistoare din oxid metalic, produsul reacționează rapid la apariția supratensiunilor tranzitorii.

Ce diferențiatori oferă seria NOARK Ex9UE2?

Seria Ex9UE2 este destinată protecției la supratensiune de categoria tip 2 și utilizează cartușe modulare înlocuibile, ceea ce simplifică operațiile de mentenanță fără înlocuirea întregului dispozitiv. Dispozitivul dispune de indicator optic de stare, care permite verificarea rapidă a funcționării.

Modelul are curent nominal de descărcare de 20 kA, tensiune maximă continuă de funcționare de 275 VAC și nivel de protecție de 1,4 kV între fază și nul, conform specificațiilor tehnice. Nu include contact de semnalizare la distanță și nu are siguranță de rezervă integrată.

Produsul este compatibil cu montajul pe șină DIN de 35 mm și ocupă un singur modul.

Ce avantaje oferă în utilizare?

• Protejează echipamentele electrice împotriva supratensiunilor tranzitorii.
• Construcția modulară permite înlocuirea rapidă a cartușului funcțional.
• Indicatorul optic facilitează verificarea stării dispozitivului.
• Montajul pe șină DIN de 35 mm simplifică integrarea în tablourile electrice.
• Tehnologia cu varistoare pe bază de oxid metalic asigură timp redus de răspuns.
• Compatibil cu sistemele TN și cu coordonarea împreună cu descărcătoarele NOARK tip 1 din seria Ex9UE1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu sistemul de distribuție TN, tensiunea instalației, schema de protecție la supratensiune și poziționarea dispozitivului în tabloul electric. De asemenea, este recomandată respectarea indicațiilor producătorului privind coordonarea cu alte dispozitive SPD și lungimea traseelor de cablu.

Întrebări frecvente

Ce tip de supratensiuni poate limita acest dispozitiv?

Este destinat limitării supratensiunilor tranzitorii provocate de comutații și de efectele indirecte ale descărcărilor atmosferice.

Unde se montează?

Se montează pe șină DIN de 35 mm în tablouri electrice principale sau secundare.

Poate fi înlocuit doar modulul activ?

Da. Construcția cu cartuș debrosabil permite schimbarea rapidă a modulului funcțional.

Include contact pentru semnalizare la distanță?

Nu. Acest model utilizează exclusiv indicator optic de stare integrat.

Informații suplimentare

Descărcătorul de supratensiune NOARK Ex9UE2 tip 2, 1P, 20 kA, 275 VAC este destinat protejării instalațiilor electrice împotriva supratensiunilor tranzitorii. Construcția modulară, indicatorul optic și tehnologia cu varistoare din oxid metalic îl recomandă pentru integrarea în tablouri electrice moderne unde continuitatea alimentării și protecția echipamentelor reprezintă obiective importante.
