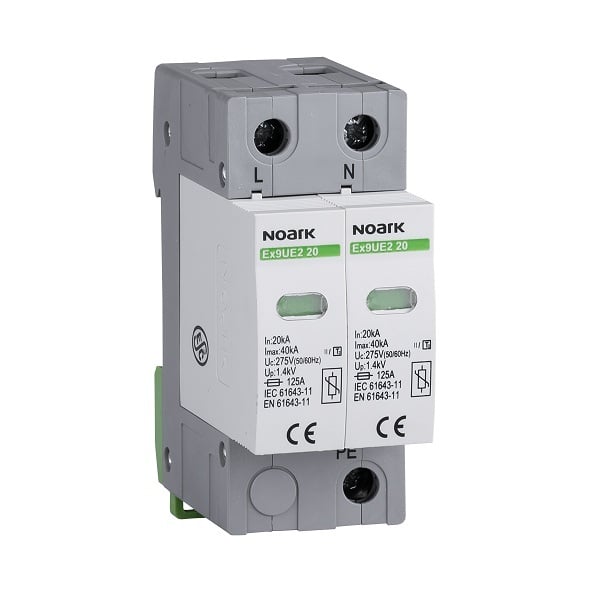

Descarcator Noark 103351 2P 20kA 275VAC IP20

Descărcătorul de supratensiune NOARK Ex9UE2 tip 2, 2P, 20 kA, 275 VAC este conceput pentru protecția instalațiilor electrice împotriva supratensiunilor tranzitorii produse de comutații sau de efectele indirecte ale descărcărilor atmosferice. Într-o perioadă în care echipamentele electronice sunt tot mai sensibile, utilizarea unui dispozitiv dedicat contribuie la reducerea riscului de avarii și la creșterea fiabilității instalației electrice.

De ce este important un descărcător de supratensiune într-o instalație electrică modernă?

Descărcătorul de supratensiune NOARK face parte din seria Ex9UE2 și este încadrat în categoria dispozitivelor de protecție la supratensiune tip 2. Rolul său este limitarea supratensiunilor tranzitorii care pot apărea în rețelele electrice ca urmare a manevrelor de comutație sau a loviturilor indirecte de trăsnet, protejând echipamentele conectate în aval.

Modelul cu 2 poli este destinat sistemelor TN-S și TT și utilizează tehnologia cu varistoare pe bază de oxid metalic, recunoscută pentru timpul redus de răspuns la apariția impulsurilor de supratensiune. Construcția modulară cu cartuș debrosabil permite înlocuirea rapidă a modulului activ fără schimbarea întregului dispozitiv. Acest model NOARK se montează pe șină DIN de 35 mm și ocupă două module.

Datorită tehnologiei MOV, produsul limitează rapid supratensiunile tranzitorii și contribuie la protejarea instalațiilor electrice.

Unde se utilizează și ce rol are în protecția instalației?

Descărcătorul este destinat montării în tablouri electrice generale și de subdistribuție, unde completează sistemul de protecție al instalației electrice. Producătorul recomandă utilizarea dispozitivelor SPD tip 2 la intervale de aproximativ 10 până la 20 metri de cablu, în funcție de configurația instalației.

Atunci când instalația include și dispozitive SPD tip 1, seria Ex9UE2 este proiectată pentru coordonare cu gama NOARK Ex9UE1, respectând recomandările privind distanțele de cablare dintre echipamente.

Acest model NOARK este potrivit pentru protecția circuitelor monofazate care necesită un dispozitiv SPD cu 2 poli.

Ce diferențiatori oferă seria NOARK Ex9UE2?

Seria Ex9UE2 utilizează cartușe debrosabile, ceea ce simplifică operațiile de mentenanță și reduce timpul necesar înlocuirii modulului de protecție după solicitări repetate. Dispozitivul include indicator optic de stare pentru verificarea rapidă a funcționării și este realizat într-o construcție modulară compatibilă cu tablourile electrice moderne.

Modelul are curent nominal de descărcare de 20 kA, tensiune continuă maximă de funcționare de 275 VAC și nivel de protecție de 1,4 kV între fază și nul. Nu include contact pentru semnalizare la distanță și este destinat montajului pe șină DIN de 35 mm.

Produsul este compatibil cu standardul EN 61643-11 pentru dispozitive de protecție la supratensiune.

Ce avantaje oferă în utilizare?

• Protejează instalațiile electrice împotriva supratensiunilor tranzitorii.
• Construcția modulară permite înlocuirea rapidă a cartușului de protecție.
• Indicatorul optic facilitează verificarea stării dispozitivului.
• Montajul pe șină DIN de 35 mm simplifică integrarea în tablourile electrice.
• Tehnologia cu varistoare pe bază de oxid metalic oferă timp redus de răspuns.
• Compatibil cu sistemele TN-S și TT și cu coordonarea împreună cu descărcătoarele NOARK Ex9UE1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu sistemul de distribuție utilizat, tensiunea nominală a instalației, schema de protecție la supratensiune și poziționarea dispozitivului în tabloul electric. De asemenea, este recomandată respectarea indicațiilor producătorului privind coordonarea cu alte dispozitive SPD și lungimea traseelor de cablu.

Întrebări frecvente

Ce tip de supratensiuni limitează acest descărcător?

Este destinat limitării supratensiunilor tranzitorii provocate de comutații și de efectele indirecte ale descărcărilor atmosferice.

Unde se montează?

Se montează pe șină DIN de 35 mm în tablouri electrice principale și de subdistribuție.

Poate fi înlocuit doar cartușul de protecție?

Da. Construcția debrosabilă permite schimbarea rapidă a modulului activ fără înlocuirea întregului dispozitiv.

Include contact pentru semnalizare la distanță?

Nu. Acest model utilizează indicator optic de stare și nu include contact de semnalizare la distanță.

Informații suplimentare

Descărcătorul de supratensiune NOARK Ex9UE2 tip 2, 2P, 20 kA, 275 VAC este destinat protejării instalațiilor electrice împotriva supratensiunilor tranzitorii. Construcția modulară, tehnologia MOV, indicatorul optic și compatibilitatea cu montajul pe șină DIN îl recomandă pentru tablouri electrice moderne în care protecția echipamentelor reprezintă o cerință importantă.
