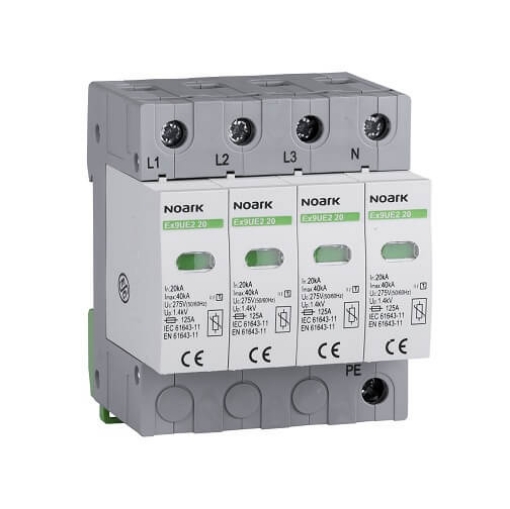

Descarcator Noark 103357 4P 20kA 275VAC IP20

Descărcătorul de supratensiune NOARK Ex9UE2 tip 2, 4P, 20 kA, 275 VAC este conceput pentru protejarea instalațiilor electrice trifazate împotriva supratensiunilor tranzitorii provocate de comutații sau de efectele indirecte ale descărcărilor atmosferice. Pe măsură ce echipamentele electrice și electronice devin tot mai sensibile, protecția la supratensiune contribuie la creșterea fiabilității instalației și la reducerea riscului de defectare.

De ce este important un descărcător de supratensiune într-o instalație electrică modernă?

Descărcătorul de supratensiune NOARK face parte din seria Ex9UE2 și este încadrat în categoria dispozitivelor SPD tip 2. Rolul său este limitarea supratensiunilor tranzitorii care pot apărea în rețelele electrice ca urmare a manevrelor de comutație sau a efectelor indirecte ale trăsnetelor, protejând echipamentele conectate în aval.

Modelul cu 4 poli este destinat sistemelor TN-S și utilizează tehnologia cu varistoare din oxid metalic, caracterizată printr-un timp de răspuns foarte redus. Construcția modulară cu cartușe debrosabile permite înlocuirea rapidă a modulelor funcționale atunci când acestea și-au atins durata de utilizare. Dispozitivul se montează pe șină DIN de 35 mm și ocupă patru module. Acest model NOARK este potrivit pentru protecția instalațiilor electrice trifazate.

Datorită tehnologiei cu varistoare din oxid metalic, produsul limitează rapid supratensiunile tranzitorii și contribuie la protejarea echipamentelor electrice.

Unde se utilizează și ce rol are în protecția instalației?

Descărcătorul este destinat montării în tablouri electrice principale și secundare din clădiri rezidențiale, comerciale și industriale. Producătorul recomandă utilizarea dispozitivelor SPD tip 2 la intervale de aproximativ 10 până la 20 metri de cablu, pentru protecția eficientă a circuitelor de distribuție.

Seria Ex9UE2 este proiectată pentru coordonare cu descărcătoarele NOARK Ex9UE1 tip 1, respectând recomandările producătorului privind distanțele de cablare și arhitectura sistemului de protecție la supratensiune.

Acest model NOARK este utilizat pentru protecția instalațiilor trifazate cu patru conductoare împotriva supratensiunilor tranzitorii.

Ce diferențiatori oferă seria NOARK Ex9UE2?

Seria Ex9UE2 utilizează cartușe modulare debrosabile, ceea ce permite înlocuirea rapidă a modulelor fără schimbarea întregului dispozitiv. Indicatorul optic de stare facilitează verificarea funcționării, iar construcția modulară permite integrarea simplă în tablouri electrice moderne.

Modelul are curent nominal de descărcare de 20 kA, tensiune continuă maximă de funcționare de 275 VAC și nivel de protecție de 1,4 kV între fază și nul. Dispozitivul este rezistent la scurtcircuit și include contact pentru semnalizare la distanță, conform documentației tehnice.

Produsul este compatibil cu montajul pe șină DIN de 35 mm și ocupă patru module în tabloul electric.

Ce avantaje oferă în utilizare?

• Protejează instalațiile electrice împotriva supratensiunilor tranzitorii.
• Construcția modulară permite înlocuirea rapidă a cartușelor funcționale.
• Indicatorul optic facilitează verificarea stării dispozitivului.
• Contactul de semnalizare permite monitorizarea la distanță.
• Montajul pe șină DIN de 35 mm simplifică integrarea în tablourile electrice.
• Compatibil cu sistemele TN-S și cu coordonarea împreună cu descărcătoarele NOARK Ex9UE1.

Ce trebuie verificat înainte de montaj?

Înainte de instalare trebuie verificată compatibilitatea cu sistemul TN-S, tensiunea instalației, schema generală de protecție la supratensiune și spațiul disponibil pentru montarea celor patru module. De asemenea, este recomandată respectarea indicațiilor producătorului privind coordonarea cu alte dispozitive SPD și lungimea traseelor de cablu.

Întrebări frecvente

Ce tip de supratensiuni limitează acest dispozitiv?

Este destinat limitării supratensiunilor tranzitorii generate de comutații și de efectele indirecte ale descărcărilor atmosferice.

Unde se montează?

Se montează pe șină DIN de 35 mm în tablouri electrice principale și secundare.

Pot fi înlocuite doar cartușele funcționale?

Da. Construcția debrosabilă permite schimbarea rapidă a modulelor fără înlocuirea întregului dispozitiv.

Include semnalizare la distanță?

Da. Acest model dispune de contact pentru semnalizare la distanță și indicator optic de stare.

Informații suplimentare

Descărcătorul de supratensiune NOARK Ex9UE2 tip 2, 4P, 20 kA, 275 VAC este destinat protecției instalațiilor electrice trifazate împotriva supratensiunilor tranzitorii. Construcția modulară, tehnologia cu varistoare din oxid metalic, contactul de semnalizare și compatibilitatea cu montajul pe șină DIN îl recomandă pentru tablouri electrice moderne în care protecția echipamentelor și continuitatea funcționării sunt prioritare.
