Descarcator supratensiune TRACON ESPD2-40-4P T2 4P 40kA 275V AC

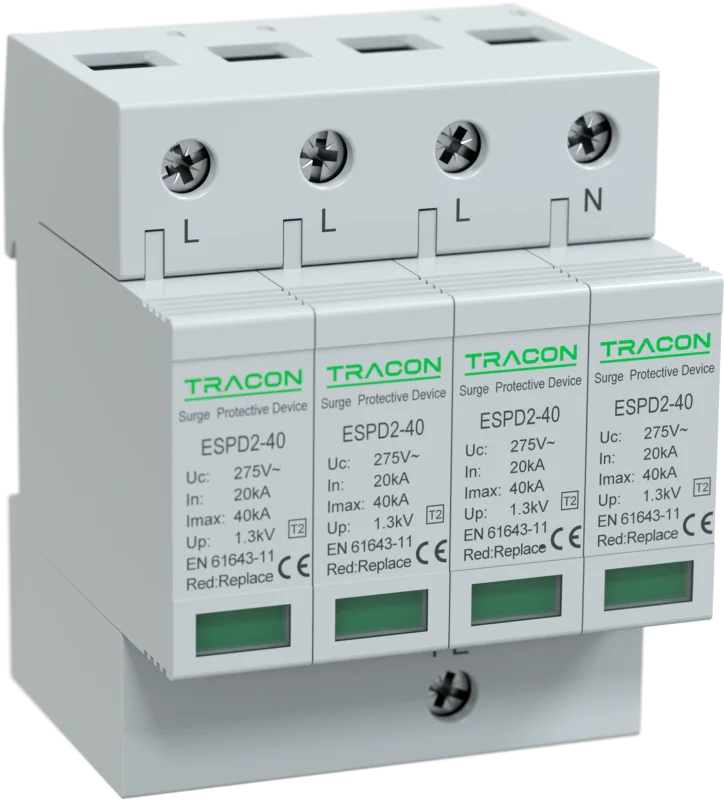

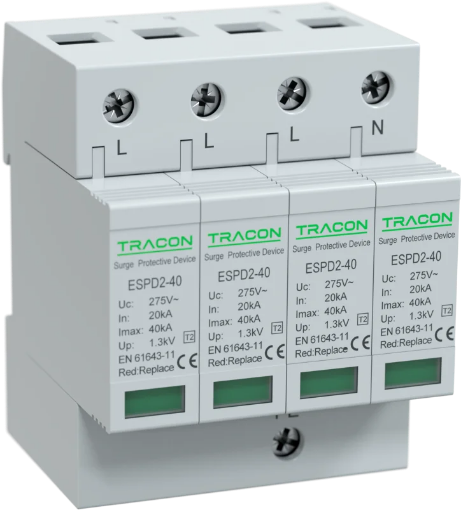

Descărcător supratensiune Tracon ESPD2-40-4P este un dispozitiv de protecție tip T2, cu 4 poli, destinat rețelelor AC trifazate TN-S. Se montează în tabloul electric pentru limitarea supratensiunilor tranzitorii. Cele patru căi corespund conductoarelor L1, L2, L3 și N, conform schemei de conectare a modelului.

Protecție T2 pentru rețele trifazate TN-S

Modelul ESPD2-40-4P are un curent nominal de descărcare In de 20kA și un curent maxim de descărcare Imax de 40kA, ambele raportate la impulsul 8/20µs. Nivelul maxim de protecție la tensiune Up este de cel mult 1.3kV. Aceste valori ajută la compararea descărcătorului cu cerințele proiectului electric și cu celelalte dispozitive de protecție din instalație.

Tensiunea nominală a rețelei este 230/400V AC, iar tensiunea maximă de funcționare continuă Uc este 275V AC. Uc și Up descriu caracteristici diferite: prima indică tensiunea pe care dispozitivul o poate suporta continuu în condițiile specificate, iar a doua indică nivelul maxim de protecție la impuls. Pentru alegerea corectă, verifică ambele valori împreună cu schema de legare la pământ.

Montaj și întreținere în tablou

Descărcătorul se montează pe șină DIN de 35mm și ocupă o lățime de 72mm, echivalentul a patru module. Elementele modulare sunt înlocuibile, astfel încât un element care trebuie schimbat poate fi identificat și înlocuit fără a schimba automat întregul ansamblu. Indicatorul vizual arată starea de funcționare sau defect prin culorile verde și roșu.

Bornele acceptă conductoare cu secțiuni de la 4mm² la 35mm². Gradul de protecție al aparatului este IP20. Pentru acest model, siguranța maximă în amonte indicată este de 125A gG; dimensionarea protecției și a conductoarelor trebuie făcută pentru instalația concretă. Aparatul nu are contact pentru semnalizarea stării la distanță.

Cum alegi varianta potrivită

Descarcator supratensiune TRACON ESPD2-40-4P este varianta cu 4 poli din seria ESPD2-40 și este potrivită pentru configurația TN-S. Înainte de comandă, verifică prezența conductorului neutru separat de conductorul de protecție, spațiul disponibil în tablou și cerințele proiectului privind clasa de protecție și coordonarea cu alte descărcătoare. Dacă instalația este TT sau necesită o configurație 3+1, verifică un model destinat explicit acelei scheme; inscripția „4P” nu înseamnă „3+1P”.

Acesta este un descărcător T2. Dacă proiectul cere protecție de tip T1 sau o combinație de clase, selectează aparatul după cerința respectivă. Valorile In și Imax descriu comportarea la impulsul 8/20µs și nu trebuie confundate cu curentul permanent al circuitului sau cu valoarea siguranței din amonte.

Erori frecvente de evitat

• Alegerea variantei doar după valoarea de 40kA, fără verificarea schemei TN-S și a numărului de poli.
• Confundarea tensiunii nominale de 230/400V AC cu tensiunea maximă de funcționare continuă Uc de 275V AC.
• Tratarea variantei 4P ca echivalentă cu un descărcător 3+1P pentru rețele TT.
• Omiterea verificării indicatorului vizual la inspecția tabloului.

Întrebări frecvente

Ce înseamnă 20kA și 40kA?

20kA este curentul nominal de descărcare In, iar 40kA este curentul maxim de descărcare Imax. Ambele valori se referă la forma de undă 8/20µs.

Poate fi folosit în rețea TT?

ESPD2-40-4P este identificat pentru rețele TN-S. Pentru TT, alege o configurație indicată explicit pentru această schemă și verifică proiectul instalației.

Se poate semnaliza starea de la distanță?

Nu. Acest cod are indicator vizual local, fără contact de semnalizare la distanță.
