Descarcator supratensiune T2 TRACON ESPD2-40-2P 2P 40kA

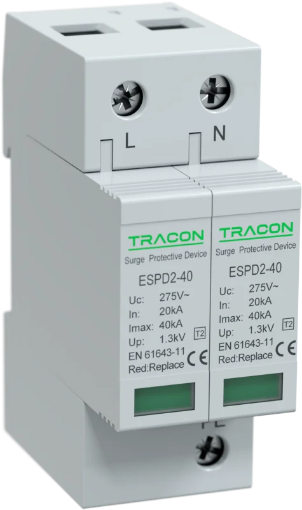

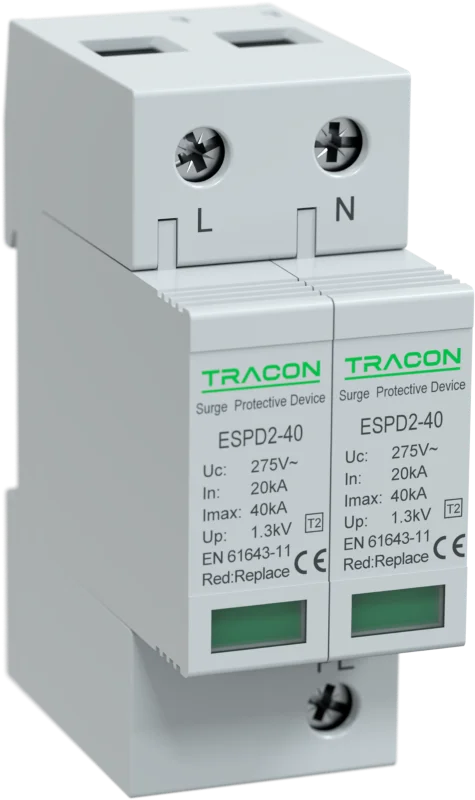

Descărcător supratensiune T2 TRACON ESPD2-40-2P este un dispozitiv cu 2 poli pentru protecția instalațiilor AC din rețele TN împotriva supratensiunilor tranzitorii. Se montează pe șină DIN într-un tablou electric și are elemente modulare înlocuibile. Este o alegere pentru un circuit a cărui configurație cere un descărcător tip 2, după verificarea schemei rețelei și a coordonării protecțiilor.

Protecție T2 pentru supratensiunile tranzitorii

Descarcator supratensiune T2 TRACON ESPD2-40-2P este clasificat ca dispozitiv tip 2, clasa II. Rolul său este să limiteze efectul supratensiunilor tranzitorii asupra instalației la care este conectat. Pentru alegere contează atât tipul protecției cerute în tablou, cât și parametrii dispozitivului; simpla prezență a inscripției 40kA nu descrie întreaga sa funcționare.

Curentul nominal de descărcare In este de 20kA, iar curentul maxim de descărcare Imax este de 40kA, ambele raportate la unda de curent 8/20µs. Sunt două valori diferite: In descrie curentul nominal de descărcare, în timp ce Imax reprezintă valoarea maximă pentru aceeași formă de undă. Modelul are un nivel maxim de protecție la tensiune Up de cel mult 1.3kV. Aceste date permit compararea cerințelor instalației cu performanța dispozitivului, fără a confunda curentul de descărcare cu un curent nominal al circuitului.

Potrivirea cu rețeaua TN și cu spațiul din tablou

Varianta cu 2 poli este destinată rețelelor de distribuție TN. Verificarea tipului de rețea este esențială înainte de alegerea descărcătorului: faptul că un produs are doi poli nu îl face automat potrivit oricărei scheme de alimentare. Tensiunea nominală de funcționare este de 230/400V AC, iar tensiunea maximă de funcționare continuă Uc este de 275V AC. Cele două valori au roluri diferite și trebuie citite ca atare atunci când este selectat dispozitivul.

Corpul ocupă o lățime de 3.6cm, corespunzătoare a două poziții modulare de 1.8cm, și este prevăzut pentru șină DIN de 3.5cm. Aceste dimensiuni ajută la planificarea spațiului disponibil pe rândul de aparataj. Pentru conexiunile din tablou trebuie luate în calcul și traseele conductoarelor, nu doar lățimea frontală a dispozitivului. Gradul de protecție al aparatului este IP20, astfel că mediul în care este amplasat tabloul rămâne o condiție de selecție.

Stare vizibilă și elemente modulare înlocuibile

Indicatorul de stare folosește culorile verde și roșu pentru a semnala starea de funcționare sau defect. Acest reper vizual ajută la observarea stării descărcătorului în timpul verificării tabloului. Elementele sale modulare sunt înlocuibile, un detaliu util pentru întreținerea ansamblului atunci când un element necesită schimbare. Identificarea piesei de schimb trebuie făcută după modelul exact, ESPD2-40-2P.

Pentru integrarea în instalație, secțiunea admisă a conductorului de racord este între 4 și 35 mm². Valoarea maximă a siguranței din amonte este de 125A gG. Aceste caracteristici trebuie corelate cu protecția din amonte și cu configurația instalației; ele nu înseamnă că dispozitivul poate înlocui o siguranță automată sau alte aparate de protecție ale circuitului.

Erori frecvente la alegerea descărcătorului de supratensiune T2

Confundarea valorii de 40kA cu un curent de circuit

La acest descărcător de supratensiune, 40kA este Imax pentru unda 8/20µs. Nu reprezintă curentul nominal al consumatorilor sau al siguranței automate. Pentru comparația între dispozitive, citește separat și valoarea In de 20kA.

Alegerea variantei 2P fără verificarea rețelei

ESPD2-40-2P este indicat pentru rețele TN. Dacă schema instalației este diferită, numărul de poli nu constituie singur un criteriu suficient de compatibilitate; trebuie stabilită configurația de descărcător corespunzătoare acelei rețele.

Tratarea descărcătorului ca protecție unică a circuitului

Acest dispozitiv are rolul de a limita supratensiunile tranzitorii. Protecțiile circuitului și siguranța din amonte se aleg în cadrul ansamblului electric, ținând cont inclusiv de limita de 125A gG specificată pentru acest model.

Întrebări frecvente

În ce tip de rețea se folosește descărcătorul de supratensiune T2 ESPD2-40-2P?

Este destinat rețelelor TN. Înainte de selectarea variantei cu 2 poli, trebuie cunoscută schema rețelei în care va funcționa tabloul.

Ce înseamnă 20kA și 40kA pentru acest model?

20kA este curentul nominal de descărcare In, iar 40kA este curentul maxim Imax. Ambele valori sunt indicate pentru unda 8/20µs și descriu parametri diferiți ai descărcătorului.

Cât spațiu ocupă pe șina DIN?

Lățimea dispozitivului este de 3.6cm. La planificarea tabloului trebuie păstrat și spațiul necesar conexiunilor, potrivit dispunerii celorlalte aparate.

Se poate verifica vizual starea dispozitivului?

Da, indicatorul are semnalizare verde sau roșie. Acesta arată starea de funcționare sau defect, iar elementele modulare ale descărcătorului sunt înlocuibile.
