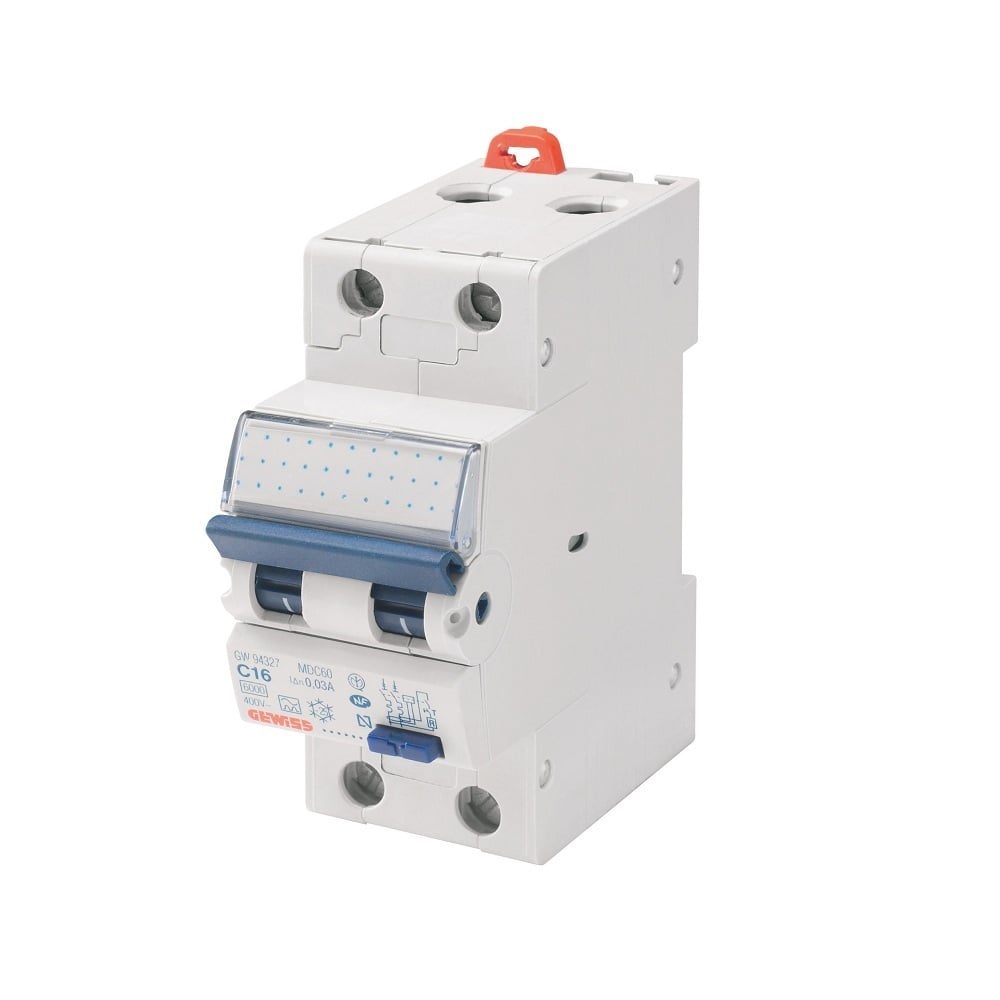

Disjunctor diferential RCBO GEWISS GW94019 1P+N C25 300mA tip AC 4.5kA 2 module

Disjunctorul diferențial RCBO GEWISS GW94019 protejează un circuit atât la suprasarcină și scurtcircuit, cât și la apariția unui curent rezidual. Reunește aceste funcții într-un singur aparat modular 1P+N, cu curent nominal de 25A, curbă C și sensibilitate diferențială de 300mA tip AC. Are capacitate nominală de rupere Icn de 4,5kA la 230V și ocupă 2 module pe șina DIN.

Ce face GEWISS GW94019

GW94019 este un RCBO, adică un aparat care combină protecția magnetotermică și protecția diferențială. În cazul unei suprasarcini sau al unui scurtcircuit intervine funcția de protecție la supracurent, iar la apariția unui curent rezidual corespunzător caracteristicilor aparatului intervine funcția diferențială.

Față de utilizarea unui disjunctor magnetotermic fără funcție diferențială, un disjunctor diferențial RCBO adaugă în același aparat detectarea curentului rezidual. Alegerea trebuie făcută însă după caracteristicile circuitului și după schema de protecție, deoarece valoarea de 25A nu este suficientă pentru a stabili compatibilitatea.

25A și curbă C

GW94019 are curent nominal de 25A și caracteristică de declanșare C. Notația C25 indică simultan curba de declanșare și curentul nominal, fiind un criteriu care trebuie corelat cu conductoarele, sarcina și protecțiile prevăzute în circuit.

Curba C nu trebuie confundată cu puterea sau capacitatea de rupere a aparatului. Capacitatea de rupere este specificată separat și, pentru acest model, Icn este de 4,5kA la 230V conform standardului IEC/EN 61009-1.

Protecție diferențială de 300mA tip AC

Funcția diferențială a modelului GW94019 are un curent rezidual nominal de declanșare IΔn de 300mA și este de tip AC. Tipul AC este destinat detectării curenților reziduali alternativi sinusoidali.

Valoarea de 300mA este importantă și nu trebuie confundată cu 30mA. Un disjunctor diferențial RCBO de 300mA are o sensibilitate diferită față de un aparat de 30mA, prin urmare alegerea trebuie să respecte schema și cerințele de protecție ale instalației.

1P+N pentru circuite la 230/240V

GW94019 are configurație 1P+N și tensiune nominală de 230/240V la 50/60Hz. Aparatul ocupă două module, iar configurația polilor trebuie să corespundă circuitului în care urmează să fie montat.

Un RCBO 1P+N nu trebuie considerat echivalent cu un aparat 2P, 3P sau 3P+N numai pentru că are același curent nominal. Numărul de poli și schema circuitului sunt criterii distincte de selecție.

Capacitate de rupere Icn 4,5kA

Capacitatea nominală de rupere Icn a GW94019 este de 4500A, adică 4,5kA, la 230V. Această valoare arată nivelul de curent de scurtcircuit pentru care aparatul este evaluat conform standardului relevant și trebuie verificată față de instalația în care este montat.

Capacitatea de rupere nu trebuie dedusă din marcajul C25. C25 descrie curba și curentul nominal, în timp ce 4,5kA este parametrul separat referitor la întreruperea curentului de scurtcircuit.

2 module pe șina DIN

GEWISS GW94019 ocupă 2 module în tabloul electric. Acest lucru trebuie luat în calcul atunci când este dimensionat spațiul disponibil pe șina DIN și când sunt poziționate celelalte aparate modulare.

Cele două module nu înseamnă două circuite. GW94019 este un singur aparat RCBO 1P+N, iar cele 2 module descriu exclusiv spațiul ocupat în tablou.

Conectarea conductorilor

Bornele acceptă conductori rigizi și flexibili până la configurațiile declarate de producător: 1x35mm², 2x16mm² sau 1x16mm² împreună cu 2x10mm². Cuplul nominal de strângere este de 2Nm, iar conexiunea dublă este permisă numai în aval.

Capacitatea mecanică a bornelor nu stabilește secțiunea necesară a circuitului. Conductoarele trebuie dimensionate conform instalației, iar apoi trebuie verificat dacă se încadrează și în limitele aparatului.

Ce verifici înainte de cumpărare

Alege acest disjunctor diferențial RCBO dacă proiectul cere exact configurația 1P+N, 25A, curbă C, IΔn 300mA tip AC și Icn 4,5kA la 230V. Diferența dintre 30mA și 300mA, precum și tipul AC, sunt criterii esențiale și nu trebuie tratate ca detalii secundare.

• Tip aparat: RCBO cu protecție la supracurent și curent rezidual.
• Configurație: 1P+N.
• Curent nominal: 25A.
• Curbă: C.
• Sensibilitate diferențială: 300mA.
• Tip diferențial: AC.
• Tensiune nominală: 230/240V.
• Frecvență: 50/60Hz.
• Capacitate de rupere Icn: 4,5kA la 230V.
• Format: 2 module DIN.

Pentru alte sensibilități și configurații poți consulta siguranțele diferențiale și gama de aparatură modulară de protecție. Alte aparate ale producătorului sunt disponibile în gama GEWISS.

Erori frecvente

Confundarea valorii de 300mA cu 30mA. GW94019 are sensibilitate diferențială de 300mA. Cele două valori reprezintă niveluri diferite de declanșare și nu sunt interschimbabile; trebuie aleasă sensibilitatea prevăzută pentru circuit.

Alegerea doar după marcajul C25. Două aparate C25 pot avea sensibilitate diferențială, tip diferențial, număr de poli sau capacitate de rupere diferite. Pentru GW94019 trebuie verificate și 1P+N, 300mA tip AC și Icn 4,5kA.

Confundarea RCBO cu un diferențial fără protecție la supracurent. GW94019 integrează atât funcția diferențială, cât și protecția la suprasarcină și scurtcircuit. Un RCCB fără protecție la supracurent nu îndeplinește singur aceleași funcții.

Presupunerea că 2 module înseamnă două circuite. GEWISS GW94019 este un singur aparat 1P+N. Cele două module indică doar lățimea ocupată pe șina DIN.

Întrebări frecvente

Ce protecții oferă GEWISS GW94019?

GEWISS GW94019 oferă într-un singur aparat protecție la suprasarcină, scurtcircuit și curent rezidual. Este un RCBO 1P+N de 25A, curbă C, cu sensibilitate diferențială de 300mA tip AC.

GW94019 este un RCBO de 30mA?

GEWISS GW94019 nu este varianta de 30mA; sensibilitatea diferențială nominală este de 300mA. Această valoare trebuie confirmată față de cerințele circuitului înainte de comandă.

Ce înseamnă C25 la GW94019?

C25 înseamnă că GEWISS GW94019 are caracteristică de declanșare C și curent nominal de 25A. Marcajul nu indică sensibilitatea diferențială sau capacitatea de rupere, care sunt specificate separat.

Ce capacitate de rupere are GW94019?

GEWISS GW94019 are capacitate nominală de rupere Icn de 4,5kA la 230V conform IEC/EN 61009-1. Valoarea trebuie verificată în raport cu curentul de scurtcircuit prospectiv al instalației.

Cât spațiu ocupă GW94019 în tabloul electric?

GEWISS GW94019 ocupă 2 module pe șina DIN. Este un singur disjunctor diferențial RCBO în configurație 1P+N, nu două aparate sau două circuite independente.
