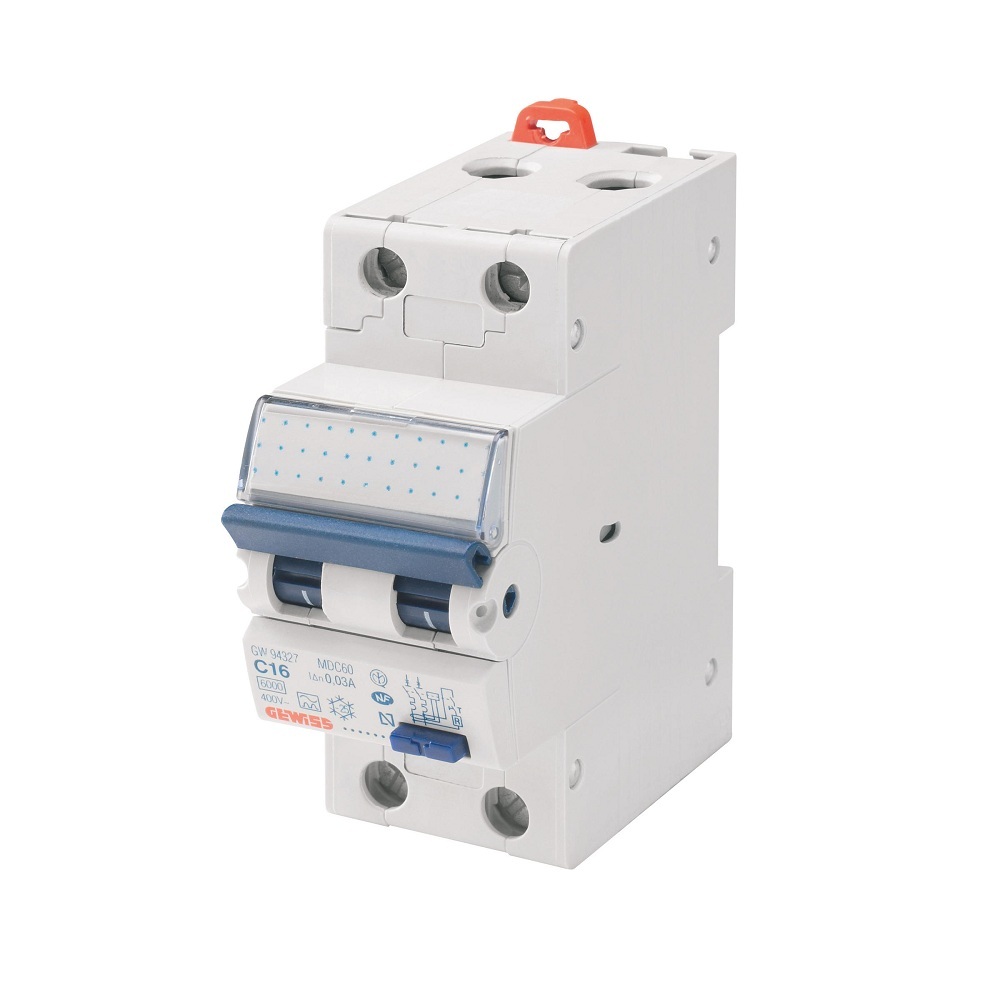

Disjunctor RCBO 2P GEWISS GW94027 C16 30mA tip AC 4.5kA 2 module

GEWISS GW94027 este un RCBO 2P compact care combină într-un singur aparat protecția la suprasarcină și scurtcircuit cu protecția diferențială. Are curent nominal de 16A, curbă C, sensibilitate diferențială de 30mA, tip AC și ocupă 2 module DIN, ceea ce îl face ușor de integrat într-un tablou în care spațiul disponibil contează.

Pentru alegerea corectă, parametrii trebuie priviți împreună: 2 poli, C16, 30mA, tip AC și capacitate de rupere de 4,5kA la 230V conform IEC/EN 61009-1. Modelul GW94027 nu este doar un disjunctor magnetotermic și nici doar o protecție diferențială; funcțiile sunt reunite într-un singur aparat RCBO.

Ce protecții integrează GEWISS GW94027

RCBO 2P GEWISS GW94027 protejează circuitul atât la supracurent, cât și la curent rezidual. Practic, aceeași unitate gestionează protecția la suprasarcină și scurtcircuit și adaugă funcția diferențială de 30mA, reducând numărul de aparate separate necesare pentru aceste funcții.

Curentul nominal de 16A și curba C definesc partea de protecție la supracurent. Valoarea de 30mA aparține funcției diferențiale, iar tipul AC caracterizează această protecție. Cele două valori, 16A și 30mA, descriu funcții diferite și nu trebuie confundate la selectarea aparatului.

De ce contează formatul de 2 module

GW94027 ocupă 2 module DIN. Formatul compact este util atunci când schema tabloului trebuie să includă protecție magnetotermică și diferențială fără a separa aceste funcții în aparate distincte, dar spațiul disponibil trebuie verificat înainte de montaj.

Modelul are 2 poli și tensiune nominală de 230/240V la 50/60Hz. Dacă tabloul este deja configurat, verifică atât numărul de module libere, cât și schema electrică și numărul de poli necesar circuitului; faptul că un aparat încape fizic în tablou nu confirmă singur compatibilitatea electrică.

Capacitatea de rupere și diferența dintre valorile declarate

Pentru acest RCBO 2P, capacitatea nominală de rupere Icn este de 4,5kA la 230V conform IEC/EN 61009-1. Producătorul declară separat 6kA Icu la 230V conform IEC/EN 60947-2, astfel că valorile trebuie citite împreună cu standardul în baza căruia sunt specificate.

Într-o comparație între două aparate, simpla preluare a celei mai mari valori în kA poate conduce la o concluzie greșită dacă standardul sau indicatorul diferă. Pentru GW94027, valoarea relevantă indicată ca Icn conform IEC/EN 61009-1 este 4,5kA la 230V.

Ce verifici înainte de alegere

GW94027 este potrivit numai dacă parametrii săi corespund circuitului proiectat. Verificarea trebuie să pornească de la curentul nominal, curba de declanșare, sensibilitatea și tipul diferențial, numărul de poli, capacitatea de rupere și spațiul disponibil în tablou.

• 16A și curbă C: trebuie să corespundă circuitului și condițiilor de protecție stabilite în proiect.
• 30mA: este curentul diferențial nominal de funcționare al aparatului.
• Tip AC: trebuie să fie tipul diferențial cerut pentru circuitul respectiv.
• 2P: confirmă numărul de poli al aparatului.
• 4,5kA Icn: este capacitatea de rupere declarată la 230V conform IEC/EN 61009-1.
• 2 module DIN: indică spațiul necesar în tabloul electric.

Pentru alte variante de protecție poți consulta disjunctoarele și siguranțele diferențiale. Pentru aparate din aceeași marcă este disponibilă și selecția GEWISS.

Erori frecvente

Confundarea unui RCBO cu un disjunctor magnetotermic simplu. GW94027 integrează și protecție diferențială de 30mA; dacă se compară doar valorile C16 și 4,5kA, se pierde tocmai diferențiatorul principal al produsului.

Confundarea valorii de 16A cu cea de 30mA. 16A este curentul nominal al aparatului, în timp ce 30mA este curentul diferențial nominal de funcționare. Alegerea corectă cere verificarea ambilor parametri, deoarece au roluri diferite.

Alegerea după numărul de module fără verificarea tipului diferențial. Faptul că GW94027 ocupă doar 2 module nu înseamnă că este potrivit pentru orice circuit. Tipul AC, curba C, numărul de poli și ceilalți parametri trebuie să corespundă cerințelor instalației.

Compararea valorilor de rupere fără standard. GW94027 are 4,5kA Icn conform IEC/EN 61009-1 și 6kA Icu conform IEC/EN 60947-2. Cele două valori nu trebuie tratate ca fiind același indicator.

Întrebări frecvente

Ce este GEWISS GW94027?

GEWISS GW94027 este un RCBO 2P C16 cu protecție diferențială de 30mA tip AC. Aparatul combină protecția la suprasarcină și scurtcircuit cu protecția la curent rezidual și ocupă 2 module DIN.

Ce înseamnă C16 la GW94027?

C16 înseamnă curent nominal de 16A și caracteristică de declanșare C. Aceste valori se referă la funcția de protecție la supracurent și trebuie corelate cu circuitul pentru care este ales aparatul.

GW94027 are protecție diferențială de 30mA?

GEWISS GW94027 are curent diferențial nominal de funcționare de 30mA și este de tip AC. Această caracteristică este distinctă de curentul nominal de 16A al protecției la supracurent.

Câte module ocupă GEWISS GW94027?

GEWISS GW94027 ocupă 2 module DIN. Înainte de montaj trebuie verificat spațiul disponibil în tablou, dar și compatibilitatea electrică a aparatului cu schema circuitului.

Ce capacitate de rupere are GW94027?

GW94027 are Icn de 4,5kA la 230V conform IEC/EN 61009-1. Producătorul declară separat 6kA Icu la 230V conform IEC/EN 60947-2, de aceea standardul și indicatorul trebuie păstrate atunci când valorile sunt comparate.
