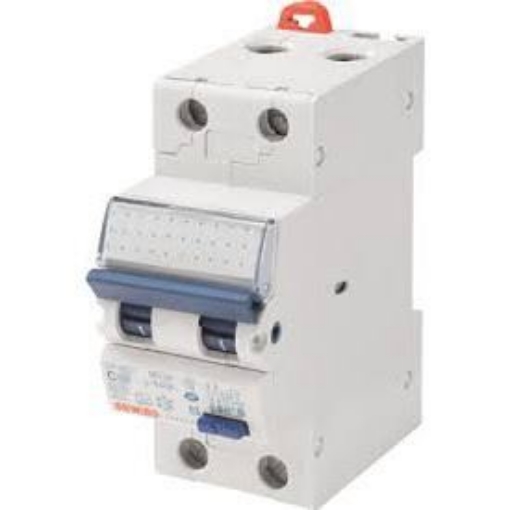

Disjunctor Gewiss MCB GW92129 1P+N C20 4.5kA 2 module

Disjunctorul GEWISS GW92129 este un întrerupător automat miniatural magnetotermic MT45 din seria 90 MCB, cu configurație 1P+N, curent nominal 20A și curbă C. Are tensiune nominală 230V, frecvență 50/60Hz, ocupă 2 module și are capacitatea nominală de rupere Icn de 4.5kA la 230V conform IEC EN 60898-1.

Varianta GW92129 trebuie identificată prin ansamblul parametrilor, nu doar prin marcajul C20. În aceeași familie există întrerupătoare cu alte valori de curent, iar codul GW92129 fixează configurația de 20A, 1P+N, curba C și 2 module.

Ce definește varianta C20 GW92129

La GW92129, C20 înseamnă curbă de declanșare C și curent nominal de 20A. Curba și curentul nominal sunt două caracteristici diferite, dar ambele trebuie să corespundă cerințelor circuitului pentru care este selectat disjunctorul.

Curentul de 20A nu trebuie interpretat ca o recomandare universală pentru un anumit tip de consumator. Protecția se alege în raport cu proiectul instalației, conductoarele și condițiile circuitului. Dacă un circuit a fost dimensionat pentru alt curent nominal, trecerea la C20 nu se face doar pentru a evita declanșările.

Ce reprezintă capacitatea de rupere de 4.5kA

Disjunctorul GEWISS GW92129 are Icn 4.5kA la 230V conform IEC EN 60898-1. Această valoare exprimă capacitatea nominală de rupere în condițiile standardului și este distinctă de curentul nominal de 20A al aparatului.

Fișa tehnică indică și Icu de 6kA la 230V conform IEC/EN 60947-2, cu Ics egal cu 100% din Icu. Cele două valori nu trebuie comparate ca și cum ar descrie același parametru în același standard. Pentru identificarea comercială a GW92129, valoarea 4.5kA este cea asociată Icn conform IEC EN 60898-1.

Configurația 1P+N și spațiul de 2 module

GW92129 este un disjunctor 1P+N și ocupă 2 module. Numărul de poli descrie configurația electrică, în timp ce numărul de module descrie spațiul fizic ocupat în tabloul modular; cele două informații nu sunt echivalente.

La configurarea tabloului trebuie verificat spațiul disponibil pentru cele 2 module ale aparatului, împreună cu restul echipamentelor montate. Pentru alte configurații din aceeași zonă de protecție pot fi consultate categoriile de disjunctoare și siguranțe automate.

Parametri de izolație și funcționare

Disjunctorul GEWISS GW92129 are tensiune de izolare Ui de 500V și tensiune nominală de ținere la impuls Uimp de 4kV. Tensiunea nominală a variantei este 230V, iar frecvența nominală este 50/60Hz.

Producătorul declară o tensiune minimă de funcționare de 12V AC/DC și o tensiune maximă de funcționare de 440V AC sau 250V DC. Aceste valori descriu limite tehnice ale aparatului și nu schimbă tensiunea nominală de 230V folosită pentru această variantă MT45.

Bornele și limitele de conectare

GW92129 acceptă conductoare rigide și flexibile în configurațiile declarate pentru borne. Fișa tehnică indică până la 1x35mm², până la 2x16mm² sau până la 1x16mm² împreună cu 2x10mm², atât pentru conductor rigid, cât și pentru conductor flexibil.

Cuplul nominal de strângere este 2Nm. Capacitatea maximă a bornei nu stabilește însă secțiunea conductorului unui circuit; secțiunea efectiv utilizată trebuie să rezulte din proiectarea instalației și din condițiile electrice și de montaj aplicabile.

Durabilitate și domeniu de temperatură

GW92129 este declarat pentru 10.000 de manevre electrice și 20.000 de manevre mecanice. Temperatura de funcționare indicată este între -25°C și +70°C, iar temperatura de depozitare este între -40°C și +70°C.

Acești parametri descriu aparatul și nu trebuie extinși automat asupra întregului tablou sau asupra conductoarelor. Fiecare componentă a instalației are propriile limite, iar condițiile finale de utilizare trebuie să respecte ansamblul cerințelor proiectului.

Cum verifici dacă GW92129 este varianta necesară

Disjunctorul GEWISS GW92129 trebuie verificat după cod, curent nominal, curbă, configurație și capacitate de rupere. Pentru această variantă, reperele sunt GW92129, 20A, curba C, 1P+N, 230V, 2 module și Icn 4.5kA conform IEC EN 60898-1.

• GW92129 identifică exact varianta MT45 din seria 90 MCB.
• C20 combină curba C cu valoarea nominală de 20A.
• 1P+N este configurația electrică a aparatului.
• 2 module reprezintă spațiul ocupat în tabloul modular.
• 4.5kA Icn este capacitatea nominală de rupere la 230V conform IEC EN 60898-1.

Pentru alte aparate ale producătorului poate fi consultată selecția GEWISS. Codul MPN rămâne reperul cel mai sigur atunci când se compară variante apropiate din aceeași serie.

Erori frecvente

Confundarea GW92129 cu un disjunctor GEWISS C16 sau C25 din aceeași familie. Aspectul și o mare parte dintre parametri pot fi similare, dar GW92129 este varianta C20 de 20A. Codul MPN și curentul nominal trebuie verificate înainte de înlocuire.

Tratarea valorii 4.5kA ca și cum ar fi curentul nominal al GW92129. Curentul nominal este 20A, în timp ce 4.5kA este Icn la 230V conform IEC EN 60898-1. Confundarea celor două valori poate conduce la compararea greșită a aparatelor.

Alegerea GW92129 doar pentru că marcajul este C20. Un aparat C20 nu este definit numai prin curbă și curent. Pentru această variantă trebuie verificate și configurația 1P+N, tensiunea 230V, cele 2 module și capacitatea de rupere necesară instalației.

Creșterea curentului nominal al protecției fără verificarea circuitului. GW92129 este un disjunctor de 20A; această valoare trebuie să fie compatibilă cu proiectul și cu conductorul protejat. Alegerea unei valori mai mari doar pentru a evita declanșarea poate elimina coordonarea corectă a protecției.

Întrebări frecvente

Ce este disjunctorul GEWISS GW92129?

Disjunctorul GEWISS GW92129 este un întrerupător automat miniatural magnetotermic MT45, 1P+N, C20, de 20A. Are tensiune nominală 230V, ocupă 2 module și are Icn 4.5kA la 230V conform IEC EN 60898-1.

Ce înseamnă C20 la GEWISS GW92129?

La GEWISS GW92129, C20 indică o curbă de declanșare C și un curent nominal de 20A. Marcajul nu descrie singur întregul aparat, deoarece pentru alegere trebuie verificate și configurația 1P+N, tensiunea nominală, capacitatea de rupere și spațiul de 2 module.

Care este capacitatea de rupere a GW92129?

GEWISS GW92129 are Icn 4.5kA la 230V conform IEC EN 60898-1. Fișa tehnică declară separat Icu 6kA la 230V conform IEC/EN 60947-2, astfel încât valoarea trebuie întotdeauna asociată parametrului și standardului la care se referă.

Cât spațiu ocupă GEWISS GW92129 în tablou?

GEWISS GW92129 ocupă 2 module în tabloul electric. Acest parametru descrie dimensiunea modulară a aparatului și trebuie verificat separat de configurația electrică 1P+N atunci când este planificat spațiul disponibil.

Ce conductoare acceptă bornele GEWISS GW92129?

Bornele GEWISS GW92129 acceptă conductoare rigide și flexibile în configurații de până la 1x35mm², 2x16mm² sau 1x16mm² împreună cu 2x10mm². Cuplul nominal de strângere este 2Nm, iar secțiunea efectivă a circuitului trebuie stabilită separat prin proiectare.
