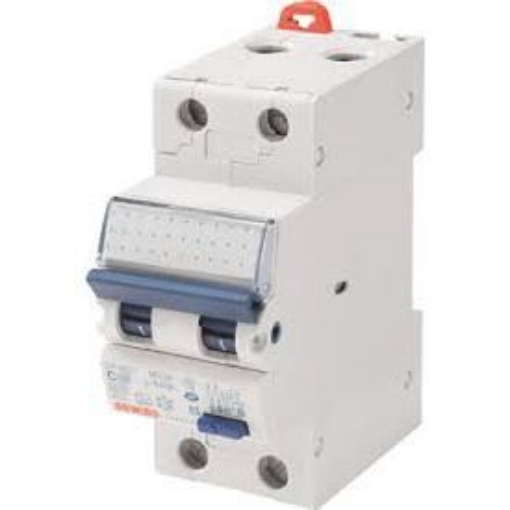

Disjunctor GEWISS MCB GW92130 1P+N C25 4.5kA 2 module

Disjunctorul MCB GEWISS GW92130 este o siguranță automată de 25A, cu curbă C și configurație 1P+N, destinată protecției unui circuit electric împotriva supracurenților și scurtcircuitelor. Funcționează la 230V, ocupă 2 module în tabloul electric și are capacitatea nominală de rupere Icn de 4.5kA conform IEC EN 60898-1.

Pe înțelesul tuturor, GW92130 are rolul de a opri alimentarea atunci când curentul depășește limitele pentru care este dimensionat circuitul sau când apare un scurtcircuit. Alegerea corectă nu se face doar după valoarea de 25A, ci și după caracteristicile instalației și ale circuitului protejat.

Ce înseamnă C25 la GEWISS GW92130

Marcajul C25 arată două lucruri: disjunctorul are curbă de declanșare C și curent nominal de 25A. Valoarea de 25A reprezintă curentul nominal al aparatului, iar curba C descrie modul în care acesta reacționează la anumite creșteri de curent.

Este important ca această valoare să fie potrivită pentru circuitul în care va fi montat. Un disjunctor de 25A nu este automat „mai bun” decât unul de 16A sau 20A. Fiecare circuit trebuie protejat cu valoarea stabilită prin dimensionarea instalației.

Ce înseamnă capacitatea de rupere de 4.5kA

GEWISS GW92130 are o capacitate nominală de rupere Icn de 4.5kA la 230V. Această valoare nu este curentul normal de funcționare al disjunctorului. Ea arată nivelul de curent de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standardul IEC EN 60898-1.

În fișa tehnică apare și valoarea Icu de 6kA conform IEC/EN 60947-2. Cele două valori se referă la parametri definiți în standarde diferite, de aceea nu trebuie comparate ca și cum ar fi același lucru.

Ce înseamnă configurația 1P+N

GW92130 este un disjunctor 1P+N. În practică, această notație descrie configurația aparatului pentru fază și neutru. Disjunctorul ocupă 2 module în tabloul electric, iar acest spațiu trebuie luat în calcul atunci când este configurat tabloul.

Numărul de module și configurația electrică sunt două lucruri diferite. 1P+N descrie modul în care este construit electric aparatul, iar cele 2 module arată spațiul fizic ocupat în tablou.

Conectarea conductoarelor

Disjunctorul GEWISS GW92130 permite conectarea conductoarelor rigide și flexibile. Bornele acceptă configurații de până la 1x35mm², 2x16mm² sau 1x16mm² împreună cu 2x10mm², iar cuplul nominal de strângere este 2Nm.

Aceste valori arată cât pot accepta bornele aparatului, dar nu stabilesc automat ce secțiune trebuie folosită în instalație. Secțiunea conductorului se alege în funcție de proiectul circuitului și de condițiile de montaj.

Alți parametri importanți

GW92130 are tensiune nominală de 230V și frecvență de 50/60Hz. Tensiunea de izolare Ui este 500V, iar tensiunea nominală de ținere la impuls Uimp este 4kV.

Producătorul declară 10.000 de manevre electrice și 20.000 de manevre mecanice. Domeniul temperaturii de funcționare este de la -25°C până la +70°C, iar pentru depozitare este indicat intervalul -40°C până la +70°C.

Cum verifici dacă GW92130 este varianta potrivită

Disjunctorul GEWISS GW92130 trebuie identificat prin combinația C25, 25A, 1P+N, 230V, 2 module și Icn 4.5kA. Codul GW92130 este reperul cel mai sigur atunci când îl compari cu alte variante apropiate din aceeași gamă.

• 25A este curentul nominal al disjunctorului.
• Curba C descrie caracteristica de declanșare.
• 1P+N este configurația electrică.
• 2 module reprezintă spațiul ocupat în tabloul electric.
• 4.5kA Icn este capacitatea nominală de rupere la 230V conform IEC EN 60898-1.

Pentru alte variante de protecție poți consulta gama de disjunctoare sau selecția de siguranțe automate. Pentru alte produse ale producătorului este disponibilă și pagina GEWISS.

Erori frecvente

Alegerea GW92130 doar pentru că are 25A. Curentul nominal este important, dar nu este singurul criteriu. Trebuie verificate și curba C, configurația 1P+N, capacitatea de rupere și cerințele circuitului.

Confundarea valorii de 25A cu 4.5kA. 25A este curentul nominal al aparatului, în timp ce 4.5kA este capacitatea de rupere Icn. Cele două valori descriu funcții complet diferite.

Înlocuirea unui disjunctor cu unul de amperaj mai mare doar pentru a evita declanșările. GW92130 este un model de 25A și trebuie folosit numai dacă această valoare corespunde proiectului instalației și circuitului protejat.

Confundarea GW92130 cu alt model C25 din aceeași serie. Chiar dacă mai multe produse au marcaj C25, pot exista diferențe de configurație, capacitate de rupere sau dimensiune. Codul GW92130 identifică exact această variantă.

Întrebări frecvente

Ce este GEWISS GW92130?

GEWISS GW92130 este un disjunctor MCB de 25A, cu curbă C și configurație 1P+N. Funcționează la 230V, ocupă 2 module și are capacitate nominală de rupere Icn de 4.5kA conform IEC EN 60898-1.

Ce înseamnă C25 la GEWISS GW92130?

La GEWISS GW92130, C25 înseamnă curbă C și curent nominal de 25A. Alegerea trebuie făcută în funcție de caracteristicile circuitului, nu doar după amperaj.

Câte module ocupă GEWISS GW92130?

GEWISS GW92130 ocupă 2 module în tabloul electric. Acest lucru trebuie luat în calcul atunci când este planificat spațiul pentru aparatele de protecție.

Ce capacitate de rupere are GEWISS GW92130?

GEWISS GW92130 are Icn 4.5kA la 230V conform IEC EN 60898-1. Această valoare arată capacitatea de întrerupere a unui curent de scurtcircuit și nu trebuie confundată cu valoarea de 25A.

Ce conductoare pot fi conectate la GEWISS GW92130?

GEWISS GW92130 acceptă conductoare rigide și flexibile în configurații de până la 1x35mm², 2x16mm² sau 1x16mm² împreună cu 2x10mm². Cuplul nominal de strângere este 2Nm, iar secțiunea utilizată efectiv trebuie stabilită în funcție de circuit.
