Distribuitor 4 P CHINT NTJ2 125A 7 conexiuni pol C810001

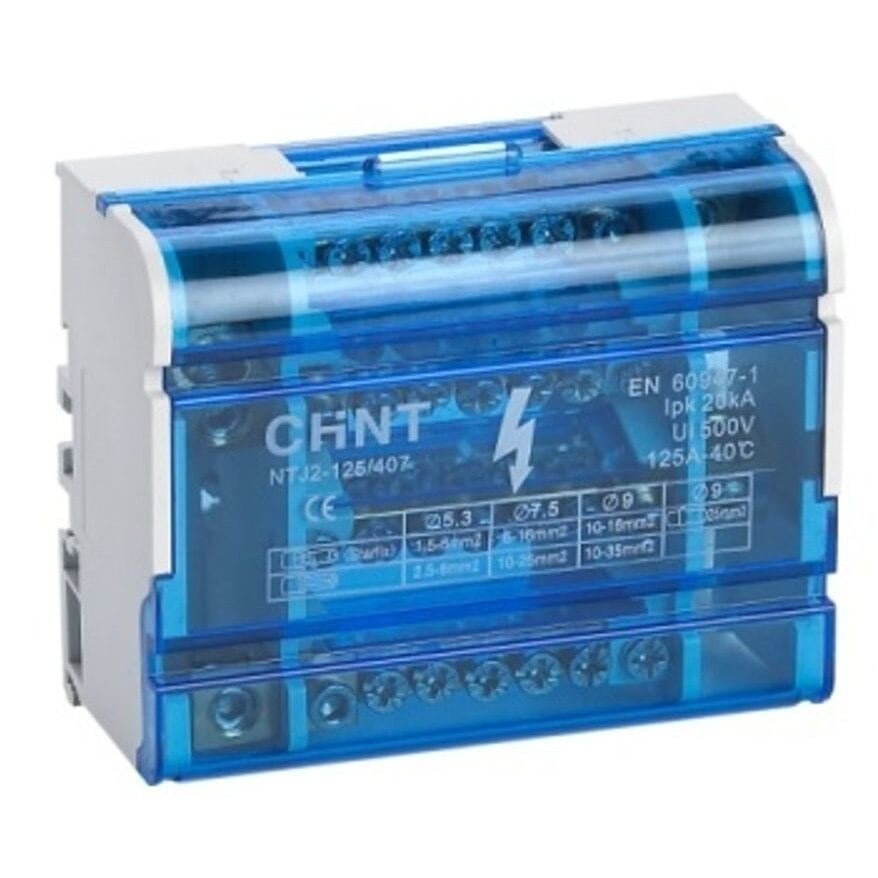

Distribuitorul 4 P CHINT NTJ2-125/407 este un bloc de distribuție pentru repartizarea conexiunilor electrice pe patru poli în interiorul unui tablou. Varianta identificată prin codul C810001 are șapte puncte de conectare pe fiecare pol și un curent maxim de 125 A. Gruparea bornelor într-un singur ansamblu ajută la organizarea legăturilor dintre alimentare și circuitele prevăzute în proiect.

Șapte conexiuni disponibile pe fiecare pol

Blocul are patru poli, fiecare cu șapte puncte de conectare. Această configurație permite pregătirea legăturilor pe poli separați în același ansamblu. Înainte de alegere, verifică numărul real de conductoare care trebuie conectate pe fiecare pol; cele șapte poziții reprezintă capacitatea de conectare a unui pol, nu numărul total al produsului.

Pentru fiecare pol sunt indicate câte o conexiune pentru conductor de 25 mm², una pentru 16 mm² și cinci pentru 6 mm². Secțiunile nu sunt interschimbabile între toate pozițiile. Repartizarea conductoarelor trebuie planificată după bornele disponibile, astfel încât fiecare conductor să ajungă la o conexiune dimensionată corespunzător.

Organizarea legăturilor în tablou

Distribuitorul reunește punctele de conexiune într-un corp comun, util în tablourile unde mai multe circuite trebuie repartizate din aceeași zonă. Configurația cu patru poli și șapte conexiuni pe pol oferă un reper clar pentru planificarea circuitelor. Poziționarea sa trebuie corelată cu aparatele din tablou, traseul conductoarelor și spațiul rezervat pentru cablare.

Modelul face parte din seria NTJ2 de blocuri de distribuție. Rolul său este să ofere puncte de conectare și repartizare; aparatele de protecție ale circuitelor se aleg separat, potrivit instalației. Înainte de comandă, verifică schema electrică și numărul de conexiuni necesare pe fiecare pol, apoi compară aceste cerințe cu configurația exactă a modelului NTJ2-125/407.

Curent și spațiu necesar

Curentul maxim indicat pentru acest distribuitor este de 125 A, iar tensiunea indicată este de 500 V. Valorile trebuie corelate cu proiectul instalației și cu secțiunile conductoarelor conectate. Numărul bornelor nu mărește curentul admis al blocului; limita electrică și capacitatea fiecărei conexiuni rămân criterii distincte de alegere.

Dimensiunile corpului sunt de 10.9x5x8.5 cm. Verifică spațiul disponibil în tablou ținând cont și de conductoarele care vor intra în borne. Măsurile corpului identifică volumul ocupat de produs, în timp ce traseele și curbarea conductoarelor pot necesita spațiu suplimentar în configurația finală. Această verificare este utilă înainte de stabilirea poziției blocului printre celelalte componente.

Erori frecvente la alegerea distribuitorului 4 P

• Interpretarea celor șapte conexiuni ca total al produsului. Modelul are șapte puncte de conectare pe fiecare dintre cei patru poli. Calculează necesarul separat pentru fiecare pol.
• Presupunerea că toate bornele acceptă aceeași secțiune. Pe fiecare pol există o poziție pentru 25 mm², una pentru 16 mm² și cinci pentru 6 mm². Potrivește fiecare conductor cu borna corespunzătoare.
• Alegerea numai după curentul de 125 A. Verifică și dimensiunile blocului, numărul de conexiuni și locul pentru conductoare în tabloul în care va fi montat.

Întrebări frecvente

Câte conexiuni are distribuitorul 4 P CHINT C810001?

Are șapte conexiuni pe fiecare pol. Cele patru grupuri de borne trebuie evaluate în funcție de schema circuitelor și de conductoarele atribuite fiecărui pol.

Ce secțiuni de conductoare acceptă modelul NTJ2-125/407?

Pe fiecare pol există poziții pentru 25 mm², 16 mm² și 6 mm². Configurația este de o conexiune pentru fiecare dintre primele două secțiuni și cinci pentru 6 mm².

Ce spațiu ocupă blocul în tablou?

Corpul măsoară 10.9x5x8.5 cm. La planificarea tabloului, ia în calcul și spațiul necesar pentru intrarea și organizarea conductoarelor.
