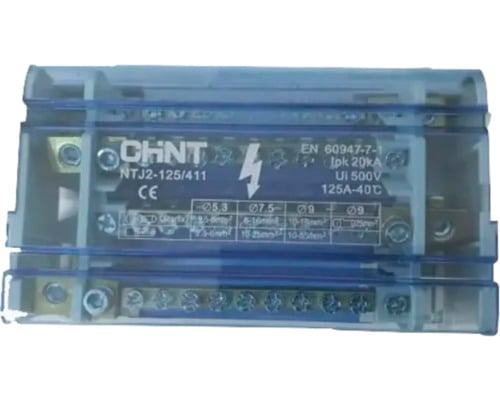

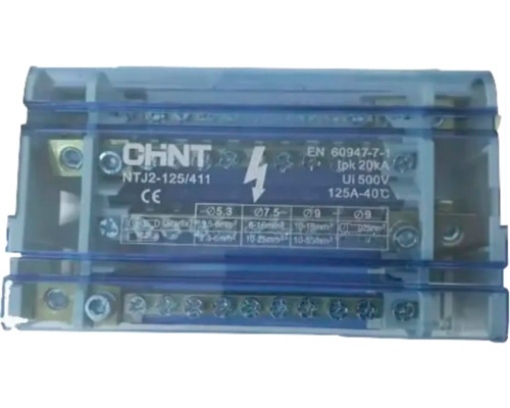

Distribuitor 4P CHINT NTJ2-125 407 125A 7 conexiuni C810001

Distribuitor 4 P cu șapte conexiuni pe fiecare pol

Cei patru poli au câte șapte puncte de conectare. Când stabilești dacă modelul se potrivește tabloului, numără separat conductoarele necesare pe fiecare pol. Expresia „șapte conexiuni” nu descrie capacitatea totală a blocului: fiecare dintre cei patru poli are propriul grup de borne.

Această organizare este utilă pentru repartizarea legăturilor către circuitele prevăzute în schema tabloului. Înainte de alegere, verifică atât numărul conductorilor, cât și secțiunea fiecăruia. Un pol poate avea suficiente poziții ca număr, dar alegerea rămâne nepotrivită dacă secțiunile conductorilor nu corespund bornelor disponibile.

Borne pentru trei secțiuni de conductoare

Pe fiecare pol există o conexiune pentru 25 mm², una pentru 16 mm² și cinci pentru 6 mm². Aceasta este distribuția celor șapte poziții ale polului. Verifică traseele care vor ajunge la bloc și repartizează conductoarele în funcție de capacitatea fiecărei borne, fără a considera că toate cele șapte poziții acceptă aceeași secțiune.

Modelul poate fi corelat cu aparatele dintr-un tablou de distribuție, dar are rol de conectare și repartizare. Protecția circuitelor este stabilită prin aparatele alese pentru instalație. Pentru dimensionarea ansamblului contează schema electrică, secțiunile conductoarelor, curentul admis și spațiul efectiv în care vor fi așezate componentele.

Curentul și tensiunea de utilizare

Distribuitorul NTJ2-125/407 are un curent maxim de 125 A și o tensiune indicată de 500 V. Aceste valori trebuie comparate cu cerințele instalației, nu deduse din numărul de conexiuni. Cele șapte borne ale unui pol oferă posibilități de conectare; ele nu modifică limita de curent a produsului.

La pregătirea tabloului, verifică aparatele între care se fac legăturile și conductoarele alese pentru fiecare traseu. O configurație corectă trebuie să respecte simultan limitele electrice ale blocului și secțiunea acceptată de borna folosită. Realizarea conexiunilor și verificarea instalației revin unei persoane autorizate.

Locul necesar în tabloul electric

Corpul măsoară 10.9x5x8.5 cm. Dimensiunile ajută la identificarea locului necesar pentru bloc, însă planificarea tabloului trebuie să includă și spațiul prin care conductoarele ajung la borne. Poziționarea produsului se stabilește în raport cu traseele, aparatele conectate și accesul necesar pentru realizarea legăturilor.

Înainte de comandă, compară modelul cu schema tabloului în această ordine: patru poli, șapte conexiuni pe fiecare pol, secțiunile acceptate, curentul maxim și dimensiunile corpului. Aceste criterii identifică varianta NTJ2-125/407 și ajută la evitarea alegerii unui distribuitor cu un număr diferit de borne.

Erori frecvente la alegerea distribuitorului 4 P

• Considerarea celor șapte conexiuni drept totalul blocului. Fiecare dintre cei patru poli are șapte poziții. Verifică necesarul de conductoare pentru fiecare pol în parte.
• Folosirea oricărei borne pentru orice secțiune. Fiecare pol are o poziție pentru 25 mm², una pentru 16 mm² și cinci pentru 6 mm². Alege poziția după conductorul conectat.
• Planificarea locului numai după dimensiunile corpului. Blocul măsoară 10.9x5x8.5 cm, dar conductoarele care intră în borne necesită și ele spațiu în tablou.

Întrebări frecvente

Câte conexiuni are distribuitorul 4 P CHINT C810001?

Șapte pe fiecare pol. Cele patru grupuri de borne permit planificarea legăturilor separat pentru fiecare pol al modelului NTJ2-125/407.

Ce secțiuni acceptă bornele?

Fiecare pol are poziții pentru 25 mm², 16 mm² și 6 mm². Există câte o conexiune pentru primele două secțiuni și cinci conexiuni pentru 6 mm².

Care este curentul maxim al modelului?

125 A. Această limită trebuie corelată cu schema tabloului și cu conductoarele utilizate; numărul de borne nu crește curentul admis.
