Distribuitor 4P CHINT NTJ2 125A 15 conexiuni C810003

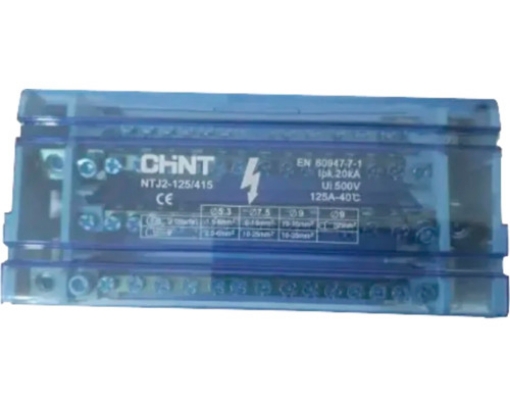

Distribuitorul 4P CHINT NTJ2-125/415 este un bloc de distribuție pentru ramificarea conexiunilor din tablouri electrice, cu patru poli și 15 conexiuni pe fiecare pol. Permite organizarea punctelor de alimentare într-un ansamblu comun, pentru circuite care necesită mai multe derivații și conductoare de secțiuni diferite.

Distribuitor 4P pentru organizarea ramificațiilor în tablou

Distribuitorul CHINT NTJ2-125/415 grupează conexiunile pe patru poli separați. Într-un tablou cu alimentare trifazată și nul, configurația permite repartizarea celor trei faze și a conductorului neutru pe zone distincte. Ramificațiile aferente fiecărui pol rămân astfel reunite într-un punct de distribuție dedicat.

Un exemplu de utilizare este alimentarea mai multor circuite din același tablou, atunci când fiecare conductor trebuie repartizat către mai multe aparate. Blocul de distribuție formează punctul comun de conectare, iar aparatele de protecție își păstrează rolul separat. Distribuitorul nu are funcție de declanșare la suprasarcină sau scurtcircuit și nu înlocuiește o siguranță automată.

Conexiuni adaptate conductoarelor de secțiuni diferite

Distribuitorul CHINT NTJ2-125/415 are, pe fiecare pol, o conexiune pentru 25mm², trei pentru 16mm² și unsprezece pentru 6mm². Organizarea bornelor permite reunirea într-un singur bloc a conductoarelor cu secțiuni diferite, fără a trata toate punctele de conectare ca fiind identice.

Pentru pregătirea tabloului, numărul conductoarelor și secțiunile lor contează împreună. De exemplu, existența unor borne libere pentru 6mm² nu oferă automat loc suplimentar pentru un conductor de 25mm². Repartizarea conexiunilor trebuie să corespundă cablării efective, inclusiv atunci când sunt păstrate puncte disponibile pentru extinderi ulterioare.

Integrare pe șină DIN sau pe placa de montaj

Distribuitorul CHINT NTJ2-125/415 permite montajul pe șină DIN sau pe placa de montaj, prin două șuruburi. Cele două posibilități de fixare ajută la integrarea punctului de distribuție în configurația tabloului, fie alături de aparatele modulare, fie într-o zonă dedicată conexiunilor.

Dimensiunile blocului sunt 18.2x5x8.5cm. La organizarea interiorului, spațiul necesar include și traseele conductoarelor către borne, nu doar corpul distribuitorului. Poziționarea trebuie să permită conectarea conductorului la borna potrivită și accesul la conexiuni, fără ca aparatele din vecinătate să ocupe zona destinată cablării.

Capace transparente pentru vizibilitatea conexiunilor

Distribuitorul CHINT NTJ2-125/415 include capace de protecție transparente în partea frontală și posterioară. Transparența permite observarea zonei conexiunilor cu capacele în poziție, ceea ce este util la inspectarea vizuală a ansamblului. Verificarea vizuală nu confirmă singură strângerea corectă a unei borne.

Erori frecvente la alegerea unui distribuitor 4P

Distribuitorul CHINT NTJ2-125/415 trebuie ales după configurația bornelor, solicitarea electrică și spațiul disponibil. Numărul total al conexiunilor nu descrie singur potrivirea cu tabloul.

Confundarea celor 15 conexiuni cu totalul distribuitorului 4P

Distribuitorul 4P CHINT are 15 conexiuni pe fiecare pol, adică 60 în întregul ansamblu. Interpretarea valorii ca total poate conduce la o evaluare greșită a capacității de ramificare. Conexiunile se numără separat pentru fiecare pol și se repartizează după secțiunile disponibile.

Considerarea valorii Ipk drept capacitate de întrerupere

Distribuitorul CHINT are Ipk de 20kA, valoare de ținere la curentul de vârf. Blocul nu întrerupe un curent de defect. Confundarea acestei valori cu puterea de rupere a unei siguranțe automate poate lăsa neclar rolul protecției din circuit.

Aplicarea limitei de 125A fiecărei ramificații

Distribuitorul CHINT NTJ2-125/415 are curent maxim de 125A. Numărul bornelor nu multiplică această limită, iar prezența unei conexiuni nu stabilește curentul admisibil al conductorului conectat. Solicitarea distribuitorului și dimensionarea fiecărei ramificații sunt criterii distincte.

Întrebări frecvente despre distribuitorul 4P

Distribuitorul CHINT NTJ2-125/415 servește la realizarea derivațiilor în tablouri electrice. Potrivirea cu instalația depinde și de materialul conductoarelor, tensiune și modul de integrare.

Distribuitorul 4P CHINT acceptă conductoare din aluminiu?

Distribuitorul 4P CHINT permite conectarea conductoarelor din cupru sau aluminiu. Materialul conductorului se corelează cu secțiunea și borna utilizată, fără a presupune că toate cele 15 conexiuni au aceeași capacitate de conectare.

Poate blocul CHINT NTJ2-125/415 să fie folosit într-un tablou de 400V?

Blocul CHINT NTJ2-125/415 are tensiune de lucru de 500V, astfel încât valoarea de 400V se încadrează în această limită. Tensiunea nu este singurul criteriu de alegere, fiind necesară și încadrarea în curentul maxim al distribuitorului.

Este necesară o șină DIN pentru fixarea distribuitorului CHINT?

Distribuitorul CHINT poate fi fixat și pe placa de montaj, prin două șuruburi. Șina DIN reprezintă una dintre posibilitățile de montaj, astfel încât integrarea nu depinde exclusiv de existența acesteia în tablou.
