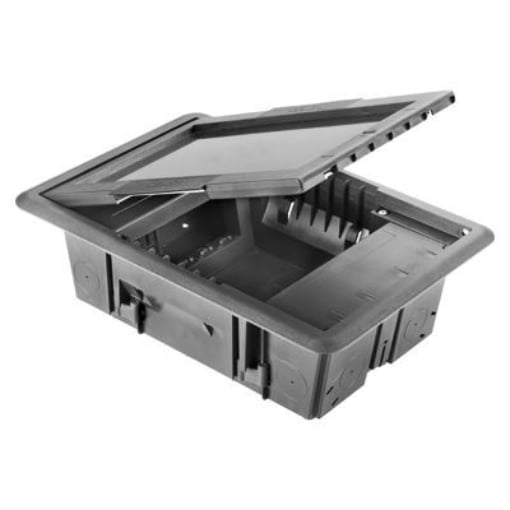

Doza pardoseala GEWISS GW24601 10 module 2x5 System capac negru

Doza pardoseală 10 module GEWISS GW24601 este o cutie încastrată pentru instalații electrice în pardoseală, cu modularitate internă de 10 module System și două suporturi a câte 5 module. Are dimensiuni exterioare de 21.2x9.8x32cm și capac din tehnopolimer negru. Configurația permite aducerea aparatajului modular în pardoseală atunci când punctele de alimentare sau conexiune trebuie poziționate la nivelul zonei de utilizare.

GW24601 face parte din gama 24 SC și este compatibilă cu seria modulară GEWISS System. Capacul poate fi completat cu același finisaj utilizat pentru pardoseala din zona de instalare, ceea ce permite integrarea vizuală a cutiei fără ca aceasta să rămână permanent evidențiată printr-un finisaj diferit.

10 module System în configurație 2x5

Doza pardoseală GEWISS GW24601 oferă o capacitate internă de 10 module System, organizată prin două suporturi a câte 5 module. Această configurație trebuie verificată înainte de alegere deoarece variantele din aceeași familie pot avea alte capacități și alt număr de suporturi.

Formatul 2x5 permite organizarea mecanismelor pe două suporturi distincte. Înainte de comandă trebuie stabilit dacă cele 10 module disponibile sunt suficiente pentru configurația de aparataj prevăzută. Numărul total de module și împărțirea pe suporturi sunt informații diferite, dar ambele influențează modul în care poate fi alcătuit ansamblul.

Pentru mecanisme compatibile poate fi consultată gama GEWISS System, iar pentru alte tipuri de cutii și doze este disponibilă categoria doze electrice.

Dimensiuni exterioare de 21.2x9.8x32cm

Doza GEWISS GW24601 are dimensiuni exterioare de 21.2x9.8x32cm. Aceste valori descriu gabaritul cutiei și sunt importante atunci când spațiul disponibil în pardoseală trebuie verificat înainte de alegerea produsului.

Dimensiunile nu trebuie confundate cu modularitatea internă. Cele 10 module descriu capacitatea pentru aparataj System, în timp ce 21.2x9.8x32cm descriu dimensiunile exterioare ale cutiei. O variantă cu o capacitate modulară mai mare poate avea și alte dimensiuni exterioare.

Codul GW24601 oferă un reper clar atunci când această cutie este comparată cu alte modele ale gamei 24 SC. De exemplu, variantele cu 20 de module folosesc o configurație internă și un gabarit diferite, chiar dacă aparțin aceleiași familii de produse pentru pardoseală.

Protecția diferă în funcție de zona cutiei

Doza pardoseală GEWISS GW24601 are grad de protecție IP52 la îmbinarea dintre marginea cutiei și pardoseală. Între capac și interiorul cutiei, gradul de protecție este IP40, iar în punctul de ieșire al cablurilor protecția este IP20.

Aceste valori nu trebuie reduse la un singur grad IP pentru întregul produs. Protecția diferă în funcție de zona analizată, iar această diferență este importantă atunci când cerințele proiectului prevăd un anumit nivel de protecție.

Prin urmare, GW24601 nu trebuie descrisă generic drept o cutie „IP52” sau „IP40” fără precizarea zonei la care se referă valoarea. Pentru alegere este mai utilă verificarea configurației complete: IP52 la marginea cutiei cu pardoseala, IP40 între capac și interior și IP20 la ieșirea cablurilor.

Capac adaptabil la finisajul pardoselii

Capacul dozei GEWISS GW24601 poate fi completat prin introducerea aceluiași finisaj utilizat pentru pardoseala din zona de montaj. Această caracteristică permite integrarea cutiei în suprafața finisată și reduce contrastul vizual dintre capac și pardoseală.

Capacul poate fi îndepărtat cu ajutorul unei unelte și poate fi montat pe ambele părți ale cutiei. Aceste caracteristici țin de construcția specifică a GW24601 și o diferențiază de o doză obișnuită de aparat pentru perete.

Materialul cutiei este tehnopolimer GW PLAST, fără halogeni conform EN 60754-2. Temperatura de instalare este cuprinsă între -5 și +45 °C, iar testul cu fir incandescent este de 850 °C.

Rezistență la sarcină în pardoseală

Doza GEWISS GW24601 are o rezistență la sarcină punctuală de 500 N și o rezistență la sarcină distribuită de 1000 N. Cele două valori descriu solicitări diferite și nu trebuie interpretate ca fiind echivalente.

Aceste caracteristici sunt relevante deoarece produsul este montat în pardoseală, unde capacul și cutia pot fi supuse unor solicitări diferite față de o doză montată în perete. Valorile de sarcină oferă criterii concrete pentru verificarea variantei în raport cu cerințele proiectului.

Separarea circuitelor de energie și date

Doza pardoseală GEWISS GW24601 permite utilizarea separatoarelor mobile din plastic incluse pentru organizarea circuitelor de energie și date. Această separare este utilă atunci când configurația interioară include tipuri diferite de circuite și trebuie păstrată organizarea prevăzută pentru cutie.

Capacitatea de 10 module nu înseamnă că orice combinație de mecanisme poate fi utilizată fără verificare. Compatibilitatea cu gama System, spațiul disponibil pe cele două suporturi și modul de separare a circuitelor trebuie analizate împreună înainte de definitivarea configurației.

Ce trebuie verificat înainte de alegere?

Primul criteriu este capacitatea modulară. GW24601 oferă 10 module System, organizate pe două suporturi a câte 5 module. Dacă proiectul necesită mai multe mecanisme, trebuie verificată o cutie cu o capacitate mai mare.

Al doilea criteriu este spațiul disponibil pentru încastrare. Dimensiunile exterioare sunt de 21.2x9.8x32cm, iar gabaritul trebuie verificat înainte de alegerea cutiei.

Un alt criteriu este compatibilitatea aparatajului. GW24601 este configurată pentru seria GEWISS System. Mecanismele trebuie selectate în funcție de această compatibilitate și de spațiul modular disponibil.

Protecția trebuie verificată pe zone. Marginea cutiei la contactul cu pardoseala este IP52, interiorul cu capacul închis este IP40, iar zona de ieșire a cablurilor este IP20. Cerințele instalației trebuie comparate cu valorile corespunzătoare zonei relevante.

Erori frecvente

Considerarea celor 10 module ca un singur suport

Doza pardoseală GEWISS GW24601 are 10 module, dar acestea sunt organizate pe două suporturi a câte 5 module. Configurația trebuie luată în calcul atunci când este stabilită poziția mecanismelor.

Folosirea unui singur grad IP pentru întreaga cutie

GW24601 are niveluri diferite de protecție în funcție de zonă: IP52 la marginea dintre cutie și pardoseală, IP40 între capac și interior și IP20 la ieșirea cablurilor. Alegerea nu trebuie făcută pe baza unei singure valori scoase din acest context.

Confundarea dimensiunilor cu modularitatea

Dimensiunile de 21.2x9.8x32cm descriu gabaritul exterior al GW24601. Cele 10 module descriu capacitatea pentru aparataj System. Sunt două criterii diferite și trebuie verificate separat.

Presupunerea că orice aparataj modular este compatibil

Doza GEWISS GW24601 este compatibilă cu seria System și include două suporturi a câte 5 module System. Compatibilitatea mecanismelor trebuie verificată înainte de configurarea cutiei.

Întrebări frecvente

Câte module are doza pardoseală GEWISS GW24601?

Doza pardoseală GEWISS GW24601 are o modularitate internă de 10 module System, organizate pe două suporturi a câte 5 module.

Ce dimensiuni are GW24601?

Doza pardoseală GEWISS GW24601 are dimensiuni exterioare de 21.2x9.8x32cm.

Ce grad de protecție are doza GW24601?

Doza GEWISS GW24601 are IP52 la marginea dintre cutie și pardoseală, IP40 între capac și interior și IP20 în punctul de ieșire al cablurilor.

Cu ce aparataj este compatibilă GW24601?

Doza pardoseală GEWISS GW24601 este compatibilă cu seria modulară GEWISS System și include două suporturi de câte 5 module System.

Capacul poate avea același finisaj ca pardoseala?

Capacul dozei GEWISS GW24601 poate integra același finisaj utilizat pe pardoseala din zona de instalare, pentru o integrare vizuală mai discretă.
