Doza pardoseala GEWISS GW24602 20 module SYSTEM capac personalizabil 364x98x320mm

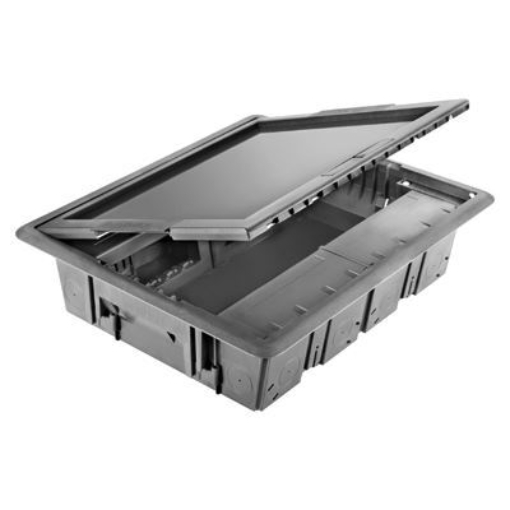

Doza pardoseala GEWISS GW24602 este o doză de pardoseală din gama 24 SC, cu o capacitate de 20 module SYSTEM și capac care poate fi finisat cu același material utilizat pentru pardoseala din zona de instalare. Cele 20 de module sunt distribuite pe 4 suporturi a câte 5 module, iar dimensiunile exterioare ale ansamblului sunt 364x98x320mm, în ordinea LxHxD.

20 module SYSTEM pe 4 suporturi

Doza pardoseala GEWISS GW24602 permite integrarea a 20 de module SYSTEM, organizate pe 4 suporturi a câte 5 module. Configurația este importantă la proiectarea instalației deoarece stabilește atât capacitatea totală, cât și modul în care mecanismele pot fi grupate în interiorul dozei.

Compatibilitatea este declarată pentru aparatajul modular SYSTEM. Pentru alegerea prizelor, întrerupătoarelor și a celorlalte mecanisme compatibile poate fi consultată gama de prize și întrerupătoare modulare GEWISS SYSTEM. Cele 4 suporturi permit organizarea funcțiilor în grupuri distincte, în limita celor 5 module disponibile pe fiecare suport.

Capac personalizabil cu finisajul pardoselii

GW24602 este echipată cu un capac prevăzut pentru integrarea finisajului utilizat în pardoseala din zona de montaj. Această construcție permite ca partea vizibilă a capacului să urmărească finisajul pardoselii, în locul utilizării unui capac metalic aparent precum la alte variante din gama 24 SC.

Capacul poate fi demontat cu ajutorul unei unelte și poate fi montat pe oricare dintre cele două laturi ale dozei. Acest detaliu trebuie luat în calcul la poziționarea ansamblului, deoarece orientarea capacului poate fi adaptată configurației instalației și modului de acces la mecanisme.

Gradele de protecție diferă în funcție de zona dozei

Doza pardoseala GW24602 nu are un singur grad IP pentru toate zonele constructive. Marginea dozei în raport cu pardoseala are IP52, în timp ce capacul și interiorul sunt clasificate IP40. La punctul de ieșire a cablurilor, gradul indicat este IP20.

Această diferențiere este relevantă la alegere. Menționarea simplă a valorii IP40 nu descrie complet produsul, deoarece producătorul precizează separat protecția marginii dozei, a interiorului și a punctului de ieșire a cablurilor. Condițiile reale ale instalației trebuie evaluate în raport cu fiecare dintre aceste zone.

Dimensiuni, material și rezistență la sarcină

GEWISS GW24602 are dimensiuni exterioare de 364x98x320mm, exprimate de producător în ordinea lungime x înălțime x adâncime. Carcasa este realizată din tehnopolimer GW PLAST fără halogeni, conform EN 60754-2.

Doza este specificată pentru o sarcină punctuală de 500N și o sarcină distribuită de 1000N. Aceste valori sunt utile pentru compararea variantelor de pardoseală, deoarece exprimă separat solicitarea concentrată într-un punct și sarcina repartizată pe suprafață. Testul cu fir incandescent este de 850°C.

Temperatura de instalare indicată pentru GW24602 este cuprinsă între -5°C și +45°C. Produsul este realizat conform standardelor EN 60670-1, EN 60670-23 și CEI 23-48.

Separarea circuitelor și organizarea interioară

Suporturile GW24602 sunt pregătite pentru utilizarea separatoarelor mobile din plastic destinate delimitării circuitelor de energie și date. Separatoarele sunt incluse, ceea ce permite organizarea internă a funcțiilor atunci când instalația combină tipuri diferite de circuite.

Pentru alte capacități sau configurații poate fi consultată selecția de doze GEWISS. Gama 24 SC include mai multe variante pentru montaj în pardoseală, iar numărul de module, tipul capacului și dimensiunile diferă între coduri.

Ce verifici înainte de alegerea GW24602

Doza pardoseala GEWISS GW24602 este potrivită atunci când proiectul necesită 20 de module SYSTEM, organizate pe 4 suporturi a câte 5 module, și un capac care poate primi finisajul pardoselii. Înainte de comandă trebuie verificate spațiul disponibil, configurația mecanismelor și gradele de protecție necesare în zona de instalare.

• Gamă: 24 SC.
• Modularitate: 20 module SYSTEM.
• Suporturi: 4 suporturi a câte 5 module.
• Dimensiuni LxHxD: 364x98x320mm.
• Protecție margine doză/pardoseală: IP52.
• Protecție capac/interior: IP40.
• Protecție la ieșirea cablurilor: IP20.
• Material: tehnopolimer GW PLAST fără halogeni.
• Sarcină punctuală: 500N.
• Sarcină distribuită: 1000N.
• Temperatură de instalare: -5°C până la +45°C.

Erori frecvente

Considerarea valorii IP40 drept grad de protecție unic pentru GW24602

GEWISS GW24602 are grade de protecție diferite în funcție de zona constructivă. Marginea dozei în raport cu pardoseala este IP52, capacul și interiorul sunt IP40, iar punctul de ieșire a cablurilor este IP20. Folosirea unei singure valori IP poate conduce la o evaluare greșită a protecției oferite în instalația concretă.

Interpretarea celor 20 de module ca un singur șir

GEWISS GW24602 organizează cele 20 de module pe 4 suporturi a câte 5 module. Amplasarea aparatajului trebuie proiectată în această configurație. Simplul total de 20 de module nu este suficient pentru a confirma că distribuția mecanismelor dorită poate fi realizată fără reorganizarea circuitelor.

Confundarea capacului personalizabil cu varianta din inox

GW24602 are capac destinat integrării finisajului pardoselii. Varianta de 20 de module cu capac din oțel inoxidabil are un alt cod, GW24612. Alegerea numai după numărul de module poate conduce la comandarea unui tip de capac diferit de cel prevăzut în proiect.

Folosirea dimensiunilor fără a păstra ordinea cotelor

GEWISS GW24602 are dimensiunile 364x98x320mm în ordinea LxHxD. Inversarea înălțimii cu adâncimea poate crea erori la calculul spațiului necesar. Pentru proiectarea montajului trebuie utilizate cotele în ordinea indicată de producător.

Întrebări frecvente

Câte module are doza GEWISS GW24602?

Doza GEWISS GW24602 are 20 de module SYSTEM. Modulele sunt distribuite pe 4 suporturi a câte 5 module, astfel încât configurația aparatajului trebuie stabilită în raport cu această organizare internă.

Ce grad de protecție are GEWISS GW24602?

GEWISS GW24602 are IP52 la marginea dintre doză și pardoseală, IP40 pentru capac și interior și IP20 la punctul de ieșire a cablurilor. Valorile sunt diferențiate deoarece fiecare zonă a ansamblului are o expunere și o funcție constructivă diferită.

Capacul GEWISS GW24602 poate fi finisat ca pardoseala?

Capacul GEWISS GW24602 poate primi același finisaj utilizat pentru pardoseala din zona de instalare. Capacul este demontabil cu ajutorul unei unelte și poate fi montat pe oricare dintre cele două laturi ale dozei.

Ce dimensiuni are GEWISS GW24602?

GEWISS GW24602 are dimensiuni exterioare de 364x98x320mm, în ordinea LxHxD. Cotele trebuie verificate înainte de montaj pentru a confirma spațiul disponibil în pardoseală și integrarea corectă a ansamblului.

Ce sarcină suportă GEWISS GW24602?

GEWISS GW24602 este specificată pentru 500N sarcină punctuală și 1000N sarcină distribuită. Cele două valori descriu tipuri diferite de solicitare mecanică și trebuie interpretate separat atunci când se verifică cerințele zonei de instalare.
