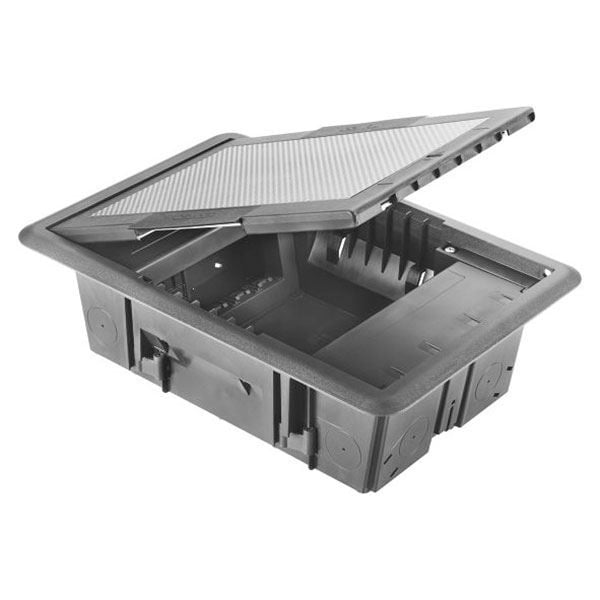

Doza pardoseală GEWISS 24 SC GW24611 este o soluție încastrată pentru amplasarea aparatajului modular în pardoseală, aproape de locul unde sunt folosite conexiunile. Include un capac cu suprafață finisată din oțel inoxidabil și două suporturi interioare pentru câte 5 module GEWISS System. Capacitatea totală este de 10 module, organizate în două grupuri distincte.
Prize și conexiuni aproape de zona de lucru
Un punct de conectare în pardoseală poate fi util lângă birouri, mese de lucru sau alte zone aflate la distanță de pereți. În GW24611 pot fi grupate mecanisme System compatibile, alese în funcție de prizele de alimentare și conexiunile de date necesare. Cele două suporturi ajută la planificarea lor: calculați câte module ocupă fiecare mecanism și distribuiți-le în grupuri de cel mult 5 module.
Suporturile sunt potrivite pentru separatoarele mobile din plastic incluse. Acestea permit organizarea zonelor destinate circuitelor de energie și datelor în configurația dozei. Prizele și celelalte mecanisme nu fac parte din aparatajul inclus; ele se aleg pentru funcțiile dorite și pentru compatibilitatea cu gama System.
Capac cu finisaj inox
Suprafața vizibilă a capacului are finisaj din oțel inoxidabil, astfel încât punctul de conectare păstrează un aspect finisat la nivelul pardoselii. Capacul poate fi montat pe oricare dintre cele două laturi ale dozei, ceea ce permite alegerea orientării potrivite pentru accesul la aparataj. Când sunt folosite cabluri cu capacul închis, poziția ieșirii acestora trebuie luată în calcul în raport cu mobilierul și traseul până la echipamente.
Dimensiunile exterioare sunt 212x98x320mm. Ele contează la rezervarea spațiului în pardoseală, împreună cu modul în care va fi integrată doza în construcția respectivă. Pentru montajul în pardoseală din ciment turnat există caseta metalică compatibilă GW24621, care se selectează separat în funcție de proiect.
Protecția diferă în funcție de zona dozei
GW24611 nu are un singur grad IP valabil pentru toate punctele sale. Interfața dintre marginea dozei și pardoseală este clasificată IP52, zona dintre capac și interior IP40, iar deschiderea pentru ieșirea cablurilor IP20. Această diferență este relevantă atunci când stabiliți locul de amplasare și modul în care vor fi folosite conexiunile.
Erori frecvente la alegerea dozei de pardoseală
Calcularea celor 10 module ca un singur spațiu continuu. Aparatajul se distribuie pe două suporturi de câte 5 module.
Presupunerea că prizele sunt incluse. Doza include suporturile și separatoarele, dar mecanismele GEWISS System se aleg separat.
Atribuirea gradului IP52 întregii doze. Protecția indicată pentru capac și pentru ieșirea cablurilor are alte valori.
Întrebări frecvente
Cum sunt organizate modulele în GEWISS GW24611?
În două suporturi de câte 5 module System. Fiecare grup trebuie planificat după spațiul ocupat de mecanismele alese.
Capacul este pregătit pentru inserarea finisajului pardoselii?
Acest model are suprafața capacului finisată din inox. Aspectul vizibil este dat de capacul dozei.
Se pot separa conexiunile de energie de cele de date?
Da, suporturile acceptă separatoarele mobile din plastic incluse. Configurația finală depinde de aparatajul System selectat.
