Doza derivatie GEWISS GW44426 15x11x7cm IP56 IK08 capac transparent

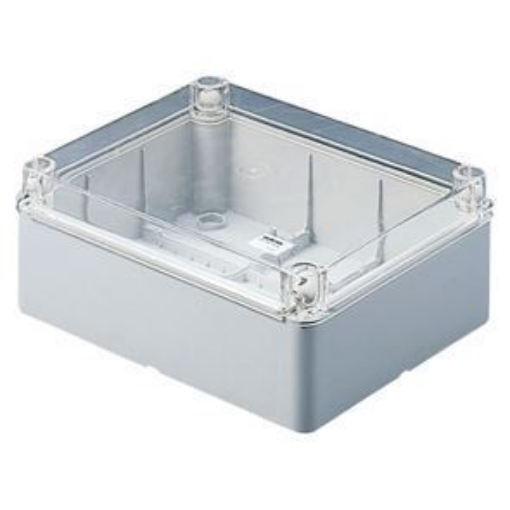

Doza derivație GEWISS GW44426 este o cutie de joncțiune etanșă pentru montaj aparent, cu dimensiuni interne de 15x11x7cm, grad de protecție IP56 și rezistență mecanică IK08. Carcasa este gri RAL 7035, iar capacul este transparent, de tip jos și înșurubat.

Modelul face parte din gama GEWISS 44 CE și este realizat din technopolymer GWPLAST 120 fără halogeni. Pereții netezi permit pregătirea intrărilor în funcție de traseul instalației, iar cutia este destinată inclusiv utilizărilor industriale.

Cutie de joncțiune pentru montaj aparent

Doza derivație GEWISS GW44426 este destinată realizării conexiunilor electrice într-o carcasă montată la suprafață. Alegerea acestei variante trebuie făcută după verificarea spațiului interior necesar, a gradului de protecție și a modului în care vor fi realizate intrările pentru cabluri sau tuburi.

Dimensiunile interne sunt de 15x11x7cm . Aceste cote descriu spațiul interior util al carcasei și nu trebuie confundate cu dimensiunile exterioare necesare pentru poziționarea fizică a cutiei pe perete.

Protecție IP56 și rezistență mecanică IK08

Gradul de protecție IP56 este unul dintre principalele criterii de diferențiere ale modelului GW44426. În aceeași gamă 44 CE există cutii cu alte grade IP, prin urmare codul produsului și nivelul de protecție trebuie verificate împreună.

Rezistența mecanică IK08 descrie comportamentul carcasei la impact mecanic. IP și IK nu sunt valori echivalente: IP se referă la protecția carcasei față de pătrunderea corpurilor străine și a apei, în timp ce IK se referă la rezistența mecanică.

Modelul are și clasa de izolație II, conform IEC 61140. Caracteristicile finale ale ansamblului instalat depind însă și de modul în care sunt executate găurile, intrările și fixările.

Capac transparent și pereți netezi

Capacul modelului GW44426 este transparent, jos și înșurubat. Această configurație permite vizibilitatea în interiorul cutiei fără a transforma capacul într-un element detașabil prin simplă apăsare.

Fixarea capacului se face cu 4 șuruburi din oțel inoxidabil. Cuplul indicat pentru strângerea șuruburilor este de 1,2Nm, parametru care trebuie respectat în timpul montajului.

Pereții sunt netezi și permit realizarea găurilor necesare instalației. Diametrul maxim posibil pentru găuri este de 29mm, astfel încât diametrul cablurilor, tuburilor și accesoriilor de intrare trebuie verificat înainte de prelucrarea carcasei.

Material GWPLAST 120 fără halogeni

Doza derivație GEWISS GW44426 este realizată din technopolymer GWPLAST 120 și este fără halogeni conform EN 60754-2. Carcasa are culoare gri RAL 7035, în timp ce capacul este transparent.

Materialul are test cu fir incandescent la 650°C și temperatură de termopresiune cu bilă de 110°C. Aceste valori sunt caracteristici tehnice ale materialului și nu trebuie interpretate separat de limitele de funcționare și condițiile concrete ale instalației.

Intervalul de temperatură de funcționare este de -25°C până la +60°C. Dacă instalația funcționează în condiții aflate în afara acestui interval, trebuie verificată o cutie cu specificații adecvate mediului respectiv.

Integrarea în instalația electrică

GW44426 este destinată conexiunilor electrice și poate fi utilizată inclusiv în aplicații industriale. Volumul interior de 150x110x70mm trebuie raportat la numărul de conexiuni, borne și conductoare care urmează să fie introduse în carcasă.

Pentru alte dimensiuni și configurații poți consulta selecția de doze GEWISS sau categoria generală de doze electrice. Pentru alte componente ale producătorului este disponibilă și gama GEWISS.

Pentru restabilirea izolației este indicat accesoriul GW44622. Acesta este un accesoriu compatibil al sistemului și nu trebuie presupus ca fiind inclus dacă nu apare explicit în configurația comercială a produsului.

Cum alegi corect GW44426

Alege acest model dacă sunt necesare dimensiuni interne de 15x11x7cm, montaj aparent, protecție IP56, rezistență IK08 și un capac transparent înșurubat. Dacă proiectul necesită o altă dimensiune, un alt tip de capac sau alt grad de protecție, trebuie verificată o variantă diferită din gama 44 CE.

• Confirmă spațiul interior necesar de 15x11x7cm.
• Verifică dacă gradul de protecție necesar este IP56.
• Ține cont de rezistența mecanică IK08.
• Confirmă că este necesar un capac transparent și înșurubat.
• Verifică diametrul intrărilor, deoarece găurile pot avea maximum 29mm.
• Folosește codul GW44426 pentru identificarea exactă a variantei.

Erori frecvente

Confundarea culorii carcasei cu cea a capacului. Carcasa GW44426 este gri RAL 7035, dar capacul este transparent. Alegerea numai după formularea „capac gri” poate conduce la identificarea greșită a variantei.

Confundarea dimensiunilor interne cu cele exterioare. Valoarea 15x11x7cm reprezintă dimensiunea internă LxHxD. Pentru poziționarea fizică pe perete trebuie luat în calcul gabaritul real al carcasei.

Alegerea unei cutii doar pentru că are IP56. Două cutii cu același grad IP pot avea dimensiuni, materiale, capace și pereți diferiți. Pentru identificarea corectă trebuie verificate împreună codul GW44426, dimensiunile, IK08 și tipul capacului.

Executarea unor găuri prea mari. Diametrul maxim indicat pentru găurile realizabile în pereții carcasei este de 29mm. O intrare mai mare decât limita prevăzută nu trebuie executată presupunând că materialul permite orice prelucrare.

Întrebări frecvente

Ce este GEWISS GW44426?

GEWISS GW44426 este o cutie de joncțiune etanșă pentru montaj aparent, din gama 44 CE. Are dimensiuni interne de 150x110x70mm, grad de protecție IP56, rezistență IK08, pereți netezi și capac transparent înșurubat.

Ce culoare are capacul dozei GW44426?

Capacul dozei GW44426 este transparent. Carcasa propriu-zisă este gri RAL 7035, astfel încât culoarea cutiei și culoarea capacului trebuie diferențiate atunci când este identificat produsul.

Ce dimensiuni are doza de derivație GEWISS GW44426?

Doza de derivație GEWISS GW44426 are dimensiuni interne de 15x11x7cm. Cotele sunt indicate în ordinea lungime, înălțime și adâncime și descriu spațiul interior al carcasei.

Ce protecție oferă GW44426?

GW44426 are grad de protecție IP56 și rezistență mecanică IK08. Menținerea nivelului de protecție după montaj depinde și de pregătirea corectă a intrărilor, de accesoriile utilizate și de închiderea corespunzătoare a capacului.

Care este diametrul maxim al găurilor pentru intrări?

Pereții dozei GW44426 permit realizarea unor găuri cu diametrul maxim de 29mm. Dimensiunea trebuie verificată înainte de prelucrare în raport cu cablul, tubul sau accesoriul de intrare utilizat în instalație.
