Doza derivatie GEWISS GW44427 19x14x7cm IP56 capac transparent

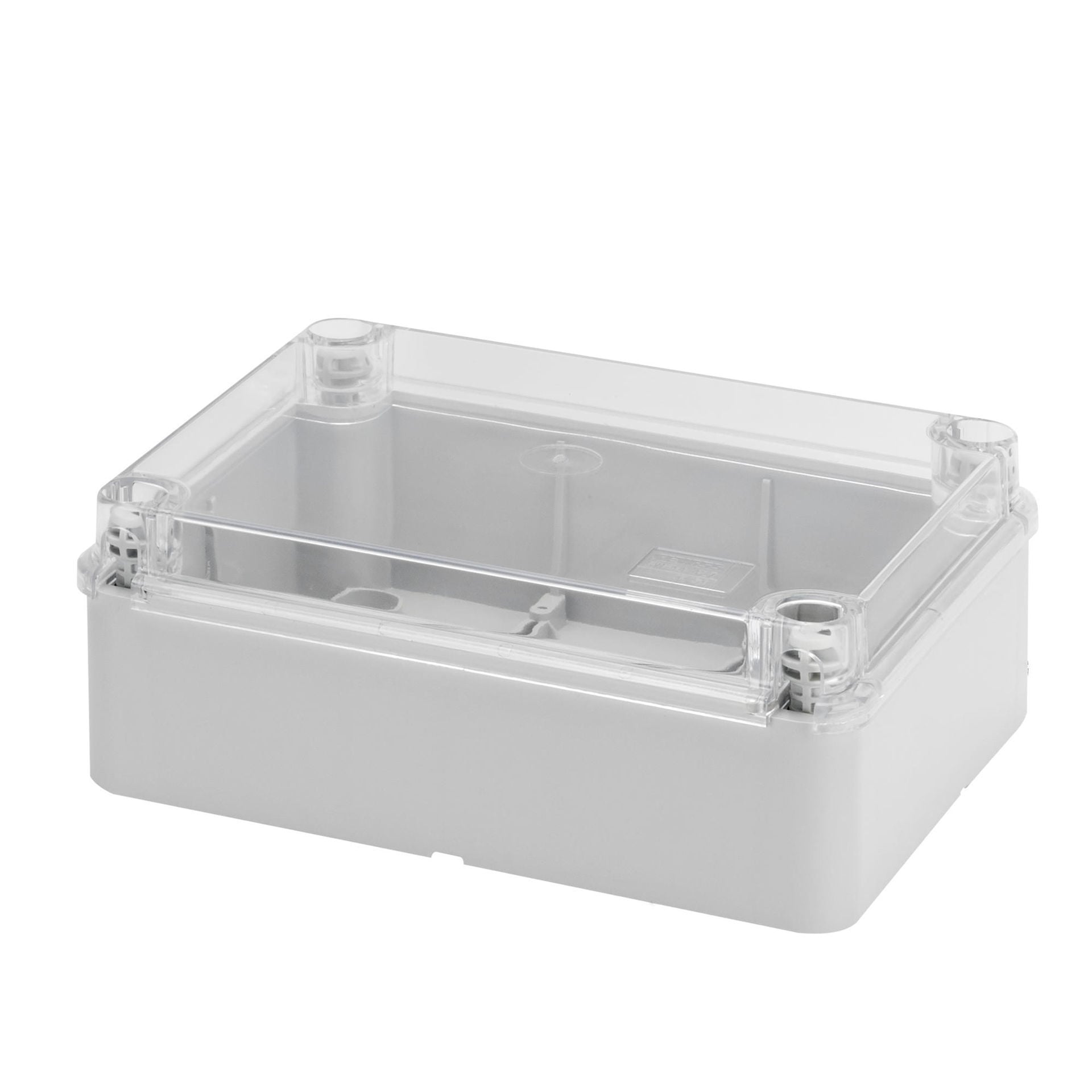

Doza derivație GEWISS GW44427 este o cutie de joncțiune etanșă pentru montaj aparent, cu dimensiuni interne de 19x14x7cm, grad de protecție IP56 și rezistență mecanică IK08. Carcasa este gri RAL 7035, iar capacul este transparent, jos și înșurubat.

Modelul face parte din gama GEWISS 44 CE și este realizat din technopolymer GWPLAST 120 fără halogeni. Pereții netezi permit pregătirea intrărilor în funcție de traseul instalației, iar cutia este destinată inclusiv utilizărilor industriale.

Cutie de joncțiune pentru montaj aparent

Doza derivație GEWISS este destinată realizării și protejării conexiunilor electrice într-o carcasă montată la suprafață. Alegerea modelului trebuie făcută în funcție de spațiul interior necesar, gradul de protecție, dimensiunea intrărilor și condițiile reale de instalare.

Dimensiunile interne ale modelului GW44427 sunt de 19x14x7cm. Aceste valori descriu spațiul disponibil în interiorul cutiei și trebuie diferențiate de gabaritul exterior necesar pentru poziționarea fizică pe perete.

Protecție IP56 și rezistență mecanică IK08

Gradul de protecție IP56 este unul dintre criteriile principale pentru selectarea acestei cutii. Gama 44 CE include și alte variante de protecție, de aceea codul GW44427 trebuie verificat împreună cu IP56, nu doar după aspectul exterior al produsului.

Rezistența mecanică este IK08. IP și IK descriu caracteristici diferite: IP se referă la protecția oferită de carcasă împotriva pătrunderii corpurilor străine și a apei, în timp ce IK indică rezistența la impact mecanic.

Doza derivație GEWISS GW44427 are clasa de izolație II conform IEC 61140. Menținerea caracteristicilor carcasei după instalare depinde și de modul în care sunt realizate găurile, fixările și intrările pentru cabluri sau tuburi.

Capac transparent înșurubat

Capacul este transparent, jos și înșurubat. Carcasa propriu-zisă este gri RAL 7035, de aceea culoarea carcasei și tipul capacului trebuie diferențiate atunci când este identificată varianta exactă.

Fixarea capacului se realizează cu patru șuruburi izolante, prevăzute cu balama și posibilitate de sigilare. Cuplul indicat pentru strângerea șuruburilor este de 1,8Nm.

Capacul transparent permite observarea interiorului fără demontarea lui. Această caracteristică trebuie verificată împreună cu dimensiunile și gradul IP atunci când sunt comparate cutii din aceeași familie.

Pereți netezi și pregătirea intrărilor

Pereții modelului GW44427 sunt netezi, astfel încât intrările se execută în funcție de configurația instalației. Diametrul maxim posibil al găurilor este de 3,7cm.

Poziția și diametrul găurilor trebuie stabilite după alegerea cablurilor, tuburilor și accesoriilor de racordare. Executarea intrărilor înainte de definirea traseului poate limita inutil posibilitățile de montaj și poate afecta configurația finală a carcasei.

Doza derivație GEWISS trebuie instalată folosind accesorii și metode care permit păstrarea caracteristicilor prevăzute pentru ansamblu. Pentru restabilirea izolației sunt indicate accesoriile GW44621 și GW44622, în funcție de configurație.

Material GWPLAST 120 fără halogeni

Carcasa este realizată din technopolymer GWPLAST 120, iar materialul este fără halogeni conform EN 60754-2. Culoarea carcasei este gri RAL 7035.

Materialul este testat la fir incandescent la 650°C și are o temperatură de termopresiune cu bilă de 110°C. Aceste valori sunt caracteristici tehnice ale materialului și trebuie interpretate împreună cu restul condițiilor de utilizare.

Temperatura de funcționare declarată este cuprinsă între -25°C și +60°C. Dacă instalația este expusă unor temperaturi în afara acestui interval, trebuie verificată o soluție cu specificații adecvate condițiilor respective.

Accesorii și integrare în instalație

GW44427 este furnizată cu capacele cu șurub GW44431 pentru realizarea izolației duble. Pentru restabilirea izolației și a gradului original de protecție pot fi utilizate capace izolante sau suporturi de fixare la suprafață, conform configurației de montaj.

Pentru alte dimensiuni și variante poți consulta gama de doze GEWISS sau selecția generală de doze electrice. Pentru alte produse ale producătorului este disponibilă și gama GEWISS.

Pentru aplicații în mediul fotovoltaic, producătorul indică utilizarea suporturilor de fixare pe perete GW44621. Această compatibilitate nu înseamnă că suporturile sunt incluse automat cu produsul.

Cum alegi corect GW44427

Alege GW44427 atunci când ai nevoie de o cutie de joncțiune aparentă cu dimensiuni interne de 19x14x7cm, protecție IP56, rezistență IK08 și capac transparent înșurubat. Dacă proiectul necesită alte dimensiuni, alt tip de capac sau alt grad IP, trebuie verificată o altă variantă.

• Confirmă dimensiunile interne necesare de 19x14x7cm.
• Verifică dacă gradul de protecție necesar este IP56.
• Ține cont de rezistența mecanică IK08.
• Confirmă necesitatea unui capac transparent înșurubat.
• Verifică dacă diametrul maxim de găurire de 3,7cm este suficient pentru intrările planificate.
• Folosește codul GW44427 pentru identificarea exactă a produsului.

Erori frecvente

Confundarea culorii carcasei cu cea a capacului. Carcasa modelului GW44427 este gri RAL 7035, însă capacul este transparent. Alegerea după o denumire care indică „capac gri” poate conduce la identificarea incorectă a produsului.

Confundarea dimensiunilor interne cu dimensiunile exterioare. Cotele 19x14x7cm reprezintă spațiul interior al cutiei. Pentru montaj trebuie verificat separat gabaritul exterior și suprafața efectiv disponibilă.

Alegerea doar după IP56. Două cutii cu același grad IP pot avea dimensiuni, materiale, capace și tipuri de pereți diferite. Pentru GW44427 trebuie verificate împreună codul, dimensiunile, IK08 și capacul transparent.

Executarea unor găuri prea mari. Diametrul maxim posibil pentru găurile realizate în pereții carcasei este de 3,7cm. Dimensiunea intrării trebuie stabilită înainte de prelucrare în raport cu elementele de racordare utilizate.

Întrebări frecvente

Ce este GEWISS GW44427?

GEWISS GW44427 este o cutie de joncțiune etanșă pentru montaj aparent, din gama 44 CE. Are dimensiuni interne de 19x14x7cm, protecție IP56, rezistență IK08, pereți netezi și capac transparent înșurubat.

Ce culoare are capacul modelului GW44427?

Capacul modelului GW44427 este transparent. Carcasa este gri RAL 7035, astfel încât culoarea carcasei și cea a capacului trebuie tratate separat la identificarea exactă a produsului.

Ce dimensiuni are doza GEWISS GW44427?

Doza derivație GEWISS GW44427 are dimensiuni interne de 19x14x7cm. Valorile sunt indicate în ordinea lungime, înălțime și adâncime și descriu spațiul disponibil în interiorul carcasei.

Ce protecție oferă GW44427?

GW44427 are grad de protecție IP56 și rezistență mecanică IK08. Caracteristicile finale ale ansamblului depind și de modul în care sunt executate intrările, de accesoriile utilizate și de montarea corectă a capacului.

Care este diametrul maxim al găurilor?

Pereții dozei GW44427 permit realizarea unor găuri cu diametrul maxim de 3,7cm. Poziția și diametrul trebuie stabilite în funcție de cablurile, tuburile și accesoriile prevăzute în instalație.
