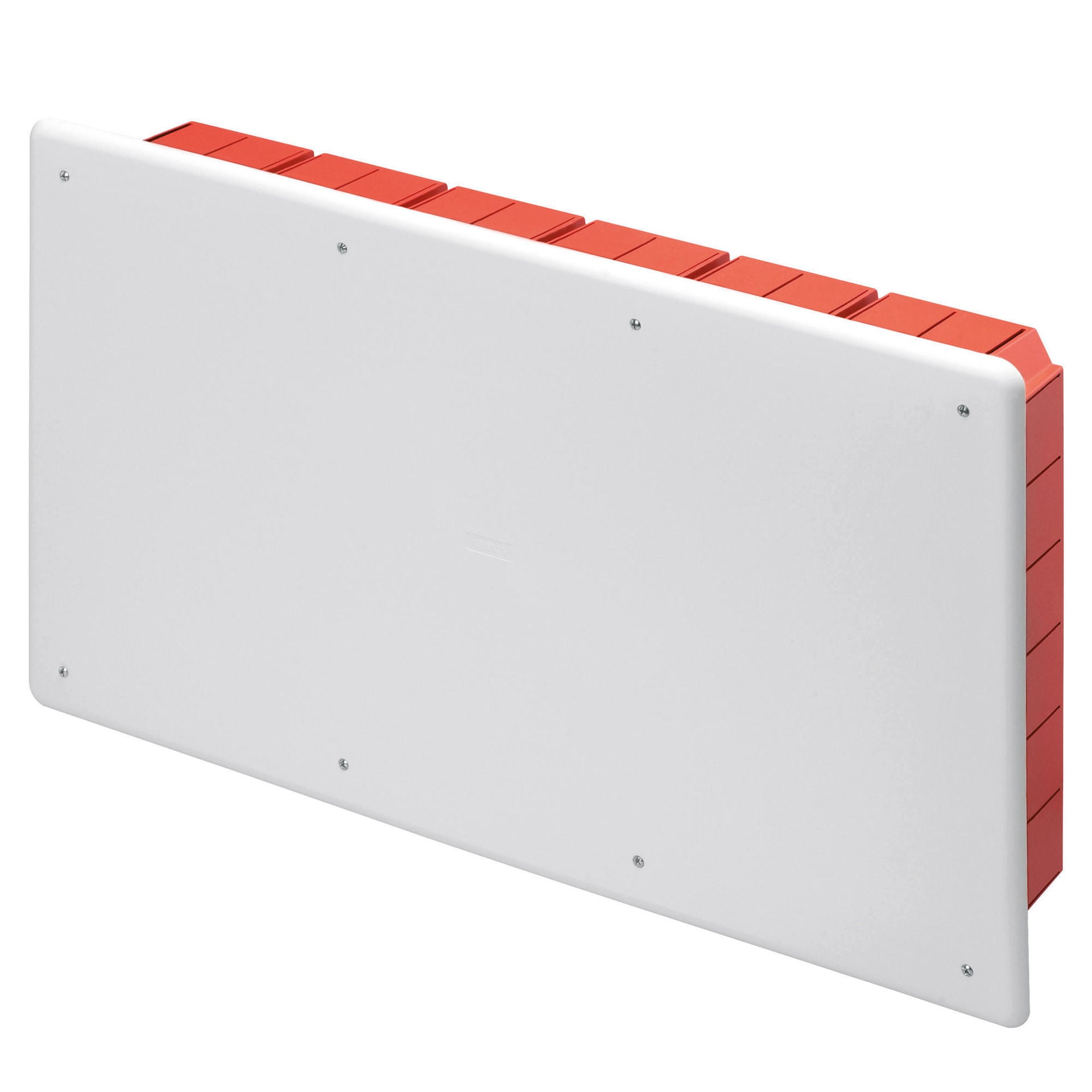

Doza derivatie GEWISS GW48011 incastrata sina DIN 516x294x90mm

Doza de derivație GEWISS GW48011 este o doză încastrată pentru pereți din zidărie, cu șină DIN integrată și dimensiuni exterioare de 516x294x90mm. Spațiul interior este pregătit pentru 6 compartimente, iar configurația permite atât realizarea derivărilor electrice, cât și integrarea unor echipamente modulare montate pe șină DIN. Este o variantă potrivită atunci când ai nevoie de mai mult spațiu pentru organizarea conexiunilor și de posibilitatea de a instala în aceeași doză dispozitive precum actuatoare sau surse de alimentare compatibile.

Când alegi doza de derivație GEWISS GW48011

Doza de derivație GEWISS GW48011 este utilă în instalațiile încastrate în zidărie unde o doză compactă nu oferă suficient spațiu pentru conexiuni sau echipamente. Formatul de 516x294x90mm oferă un volum interior generos, iar șina DIN integrată permite montarea unor dispozitive modulare fără a transforma zona de derivație într-un ansamblu improvizat.

Producătorul indică această familie de doze inclusiv pentru echipamente de automatizare a locuinței sau clădirii, cum ar fi actuatoare și surse de alimentare. Pentru astfel de aplicații, avantajul principal este că dispozitivele pot fi fixate pe șina DIN prevăzută în doză, în timp ce restul spațiului poate fi folosit pentru organizarea conexiunilor.

Dacă instalația are nevoie doar de o doză simplă pentru câteva conexiuni, dimensiunea GW48011 poate fi mai mare decât este necesar. În schimb, pentru configurații cu mai multe circuite sau componente modulare, volumul disponibil și compartimentarea pregătită devin mai relevante.

Șina DIN integrată schimbă modul în care poate fi folosită doza

Doza de derivație GEWISS GW48011 are șină DIN integrată în baza dozei. Această caracteristică permite montarea echipamentelor care trebuie fixate pe profil DIN și este unul dintre principalele motive pentru care modelul se diferențiază de o doză de derivație standard.

Spațiul este pregătit pentru 6 compartimente, iar fiecare compartiment poate găzdui câte 4 module EN 50022. Această organizare este utilă atunci când proiectul include mai multe componente și este necesară separarea clară a zonelor din interiorul dozei.

În alegerea produsului contează însă configurația întregii instalații. Faptul că doza include șină DIN nu înseamnă că orice aparat modular poate fi montat fără verificarea compatibilității, a spațiului disponibil și a cerințelor proiectului.

Dimensiunea de 516x294x90mm și spațiul disponibil

GW48011 are dimensiuni exterioare de 516x294x90mm. Este una dintre variantele mai mari din gama GEWISS 48 și este destinată proiectelor în care sunt necesare mai multe conexiuni sau echipamente decât pot încăpea într-o doză de dimensiuni reduse.

Înainte de cumpărare trebuie verificat spațiul disponibil în peretele în care va fi încastrată doza. Dimensiunile trebuie corelate atât cu locul de montaj, cât și cu numărul de circuite și componente care vor fi organizate în interior.

Dacă în proiect sunt utilizate mai multe doze din aceeași familie, GEWISS prevede și posibilitatea de cuplare orizontală sau verticală prin elementul de îmbinare GW48051. Această opțiune este utilă pentru configurații mai ample, dar trebuie luată în calcul din faza de proiectare a ansamblului.

Capacitatea internă și organizarea conexiunilor

Doza de derivație GEWISS GW48011 este livrată cu 5 separatoare interne. Acestea permit împărțirea spațiului în zone distincte și ajută la organizarea instalației atunci când în aceeași doză sunt prezente mai multe tipuri de conexiuni sau echipamente.

Configurația pregătită pentru 6 compartimente oferă flexibilitate fără să oblige utilizarea tuturor zonelor. În practică, numărul efectiv de compartimente folosite depinde de proiect și de modul în care sunt distribuite conexiunile.

Puterea maximă disipabilă declarată pentru GW48011 este de 30W. Această valoare devine relevantă atunci când în doză sunt montate echipamente care degajă căldură și trebuie evaluată împreună cu cerințele instalației și ale dispozitivelor utilizate.

Construcție pentru montaj în zidărie

Doza de derivație GEWISS GW48011 este proiectată pentru montaj încastrat în pereți din zidărie. Baza are o suprafață exterioară striată pentru o aderență mai bună în mortar, iar capacul are o suprafață texturată care facilitează finisarea și vopsirea după montaj.

Capacul este alb RAL 9016. GEWISS livrează împreună cu doza 5 separatoare interne, setul de șuruburi pentru fixarea capacului și elementul de protecție pentru mortar.

Corpul dozei este realizat din tehnopolimer fără halogeni, conform informațiilor oficiale pentru gama 48. Acest aspect este relevant mai ales în proiectele care impun utilizarea unor materiale cu astfel de caracteristici.

Ce verifici înainte de alegerea GW48011

• Tipul de montaj: GW48011 este o doză încastrată pentru pereți din zidărie.
• Dimensiunile: varianta are 516x294x90mm.
• Șina DIN: produsul include șină DIN pentru montarea echipamentelor modulare compatibile.
• Compartimentarea: spațiul este pregătit pentru 6 compartimente și sunt incluse 5 separatoare.
• Capacitatea: fiecare compartiment permite câte 4 module EN 50022.
• Puterea disipabilă: valoarea maximă declarată este de 30W.

Pentru alte dimensiuni și configurații poți consulta gama de doze electrice sau selecția de doze GEWISS. Pentru alte echipamente ale aceluiași producător este disponibilă și gama GEWISS.

Erori frecvente

Alegerea dozei doar după dimensiune

Doza de derivație GEWISS GW48011 nu trebuie aleasă numai pentru că oferă un volum mare. Trebuie verificat dacă proiectul are nevoie de șina DIN integrată, de compartimentare și de spațiul oferit de configurația 516x294x90mm.

Confundarea unei doze cu șină DIN cu un tablou electric

GW48011 este o doză de derivație încastrată cu posibilitate de montare a unor echipamente pe șină DIN. Nu trebuie tratată automat ca înlocuitor pentru un tablou electric atunci când proiectul cere un echipament cu alt rol și alte caracteristici.

Omiterea verificării spațiului din perete

Dimensiunile de 516x294x90mm fac din GW48011 o doză de capacitate mare. Spațiul disponibil pentru încastrare trebuie verificat înainte de cumpărare, mai ales în zone cu adâncime limitată sau cu alte instalații în apropiere.

Ignorarea puterii disipabile

Dacă în doza GEWISS GW48011 sunt prevăzute echipamente modulare care degajă căldură, puterea maximă disipabilă declarată de 30W trebuie inclusă în evaluarea configurației. Nu este suficient să existe fizic spațiu pentru dispozitive.

Întrebări frecvente

Doza GEWISS GW48011 are șină DIN?

Doza de derivație GEWISS GW48011 are șină DIN integrată și este pregătită pentru instalarea unor dispozitive modulare compatibile, inclusiv echipamente de automatizare precum actuatoare sau surse de alimentare.

Care sunt dimensiunile dozei GW48011?

Doza de derivație GEWISS GW48011 are dimensiuni exterioare de 516x294x90mm. Dimensiunea trebuie verificată atât în raport cu spațiul disponibil pentru încastrare, cât și cu necesarul interior al instalației.

Câte compartimente are GW48011?

Doza GEWISS GW48011 este pregătită pentru 6 compartimente și este livrată cu 5 separatoare interne. Fiecare compartiment poate găzdui câte 4 module EN 50022.

Pentru ce tip de perete este destinată GW48011?

Doza de derivație GEWISS GW48011 este destinată montajului încastrat în pereți din zidărie. Construcția bazei este adaptată acestui tip de instalare.

Ce accesorii sunt incluse cu doza GW48011?

Doza de derivație GEWISS GW48011 este livrată cu 5 separatoare interne, setul de șuruburi pentru fixarea capacului și elementul de protecție pentru mortar.
