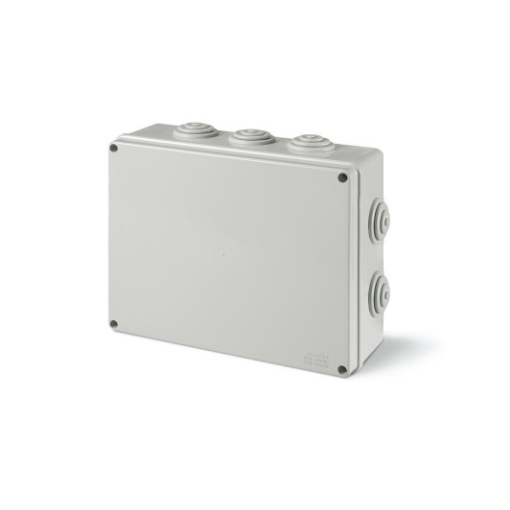

Doza derivație SCAME SCABOX 685.007 este o cutie pentru conexiuni electrice cu montaj aparent. Formatul de 19x14x7cm reunește zece intrări pentru cablu, fiecare cu diametrul de 3.8cm, în configurație PG29. Este destinată unui punct de derivație în care traseele trebuie aduse în aceeași carcasă, cu legăturile acoperite de un capac plin.
Zece poziții de intrare într-un format de 19x14x7cm
Cele zece intrări reprezintă elementul distinctiv al dozei SCAME 685.007. Ele permit planificarea cablurilor care ajung la punctul de conexiune din mai multe direcții, fără a trata fiecare cablu ca pe o intrare ce trebuie creată într-un perete neted. Înainte de amplasarea dozei, contează orientarea traseelor față de pozițiile de trecere existente.
Dimensiunile de 19x14x7cm arată spațiul ocupat de carcasa montată aparent. Adâncimea de 7cm trebuie corelată cu modul în care conductoarele și elementele de conexiune vor fi așezate sub capac. Dimensiunile exterioare nu reprezintă integral spațiul util interior, iar cele zece intrări nu stabilesc automat numărul de legături care încap în doză.
Intrări PG29 și trecerea cablurilor
Modelul are intrări PG29 specificate cu diametrul de 3.8cm. Această valoare descrie intrarea din carcasă, nu diametrul admis al oricărui cablu. Potrivirea efectivă depinde de diametrul exterior al cablului și de manșonul folosit la trecere.
Intrările sunt prevăzute cu manșoane pentru cablu. Pentru un punct de derivație cu trasee numeroase, identificarea intrărilor care vor fi utilizate ajută la distribuirea conductoarelor în interior. Intrările nefolosite și cele prin care trec cabluri fac parte din configurația finală a carcasei; protecția acesteia depinde de păstrarea trecerilor corespunzătoare.
Capac plin și carcasă pentru montaj la suprafață
Doza SCABOX 685.007 se fixează aparent și are capac plin. Conexiunile rămân acoperite, iar accesul la ele presupune deschiderea dozei. Nu este o cutie cu fereastră transparentă și nici o variantă încastrată. Poziția de montaj trebuie să lase loc atât carcasei, cât și accesului ulterior la capac.
Carcasa gri este realizată din plastic tehnic fără halogeni. Gradul de protecție IP55 privește pătrunderea prafului și a jeturilor de apă potrivit clasificării, iar IK08 indică rezistența mecanică la impact. Aceste valori caracterizează cutia; o trecere de cablu deteriorată sau utilizată necorespunzător poate reduce protecția ansamblului.
Materialul are clasificarea GW 650°C la încercarea cu fir incandescent. Aceasta este o valoare a testului, nu temperatura de funcționare continuă. Pentru o configurație de fixare pe perete se poate utiliza kitul de console SCAME 654.0021 K1, disponibil ca accesoriu distinct.
Erori frecvente la alegerea dozei de derivație
Confundarea celor zece intrări cu zece conexiuni disponibile
Doza de derivație SCAME 685.007 are zece treceri pentru cabluri. Numărul legăturilor realizabile depinde de spațiul interior și de componentele folosite.
Folosirea diametrului intrării ca diametru al cablului
Cei 3.8cm descriu intrarea carcasei. Diametrul cablului care se potrivește se stabilește în raport cu manșonul și configurația trecerii.
Amplasarea cutiei fără a urmări direcțiile traseelor
Intrările au poziții definite. Dacă sunt orientate nepotrivit, cablurile pot ajunge la doză pe un traseu dificil de organizat.
Întrebări frecvente despre doza de derivație SCAME
Câte intrări are doza de derivație SCAME 685.007?
Are zece intrări PG29. Diametrul specificat pentru fiecare intrare este de 3.8cm.
Se poate monta încastrat?
Nu. Doza SCABOX 685.007 este destinată montajului aparent.
Are capac transparent?
Nu. Capacul este plin și acoperă zona conexiunilor.
