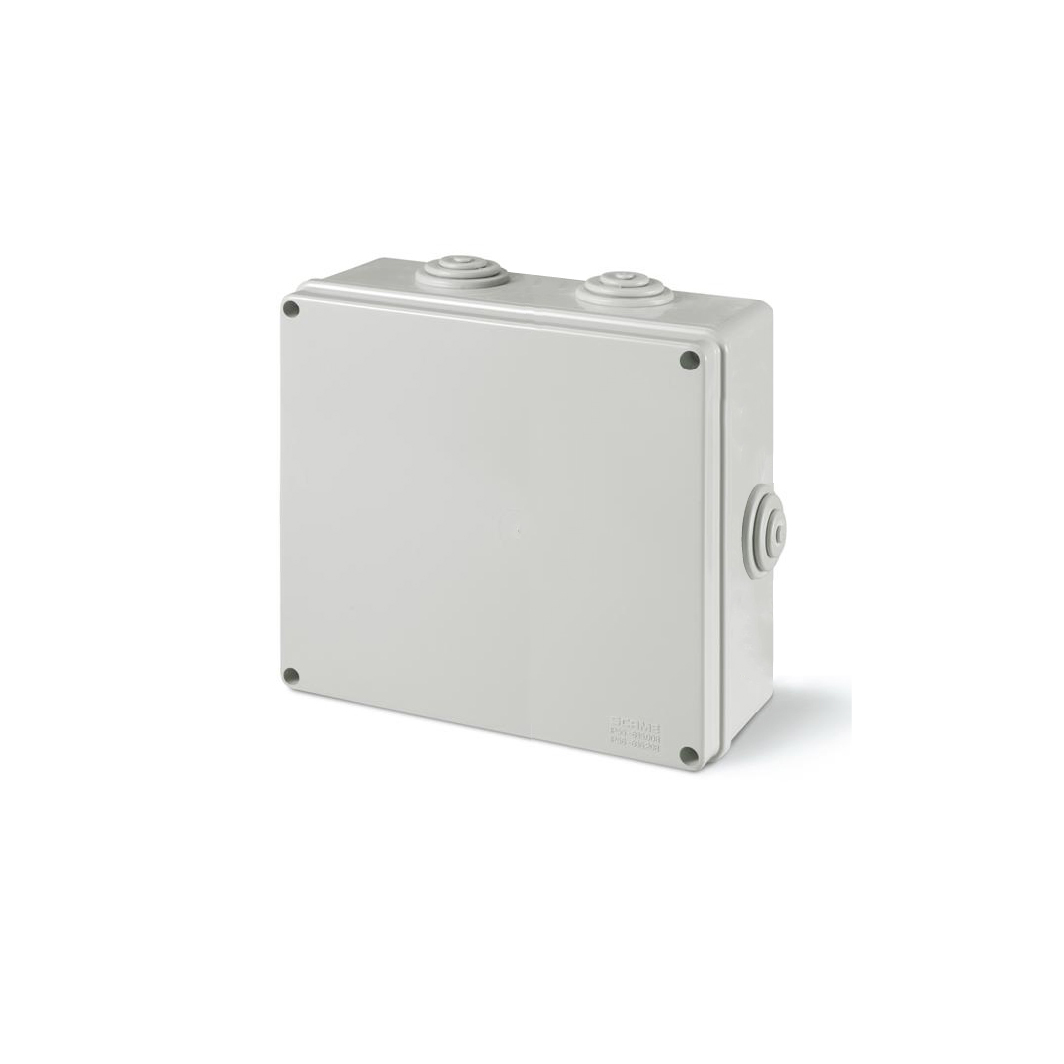

Doza de legătură 100x100 SCAME SCABOX 685.004 este o doză pentru montaj aparent, cu dimensiuni de 100x100x50mm, 6 intrări Ø29mm și grad de protecție IP55. Corpul este realizat din tehnopolimer gri fără halogeni, iar doza este prevăzută cu capac plin. Pentru rezistența mecanică, SCAME declară IK08, iar pentru comportamentul materialului la testul cu fir incandescent este indicată valoarea GW 650°C. Intrarea cablului este specificată PG21.
Reperul 685.004 identifică exact această configurație din seria SCABOX. Dimensiunea de 100x100mm este un reper comercial important, dar pentru identificarea completă trebuie verificată și adâncimea de 50mm, configurația cu 6 intrări Ø29mm, protecția IP55 și codul producătorului. Astfel poate fi diferențiată de alte doze SCABOX care au alt gabarit, alt număr de intrări sau alte clase de protecție.
Caracteristicile dozei de legătură SCAME 685.004
SCAME definește 685.004 drept junction box din seria SCABOX, în execuție pentru montaj aparent. Dimensiunile complete sunt de 100x100x50mm. Forma este pătrată, iar capacul este plin.
Doza dispune de 6 intrări cu diametrul de 29mm, iar producătorul indică PG21 pentru intrarea cablului. Protecția este IP55, în timp ce rezistența mecanică la impact este clasificată separat IK08.
| Caracteristică |
SCAME 685.004 |
Ce verifici la alegere |
| Tip produs |
Doză de legătură |
Reper SCABOX pentru montaj aparent. |
| Dimensiuni |
100x100x50mm |
100x100mm reprezintă baza, iar adâncimea este de 50mm. |
| Intrări |
6xØ29mm |
Numărul și diametrul intrărilor diferențiază configurația. |
| Intrare cablu |
PG21 |
Specificația declarată de producător. |
| Grad de protecție |
IP55 |
Clasa IP declarată pentru reperul exact. |
| Rezistență mecanică |
IK08 |
Nu trebuie confundată cu gradul IP55. |
| Material |
Tehnopolimer |
Materialul declarat de SCAME pentru corpul dozei. |
| Capac |
Plin |
Configurația capacului pentru 685.004. |
| Glow-wire |
GW 650°C |
Valoarea testului cu fir incandescent. |
Doză de legătură 100x100mm cu adâncime de 50mm
Dimensiunea completă a dozei SCAME 685.004 este 100x100x50mm. Primele două valori definesc baza pătrată de 100x100mm, iar valoarea de 50mm reprezintă adâncimea dozei. Această distincție este utilă deoarece expresia comercială „doză 100x100” nu transmite singură toate dimensiunile produsului.
La compararea cu alte doze de legătură, adâncimea trebuie verificată separat. Două produse pot avea aceeași bază de 100x100mm, dar o construcție sau un gabarit diferit. Codul 685.004 și dimensiunea completă elimină această ambiguitate.
6 intrări Ø29mm și specificație PG21
Doza de legătură SCAME 685.004 are 6 intrări cu diametrul de 29mm. Documentația producătorului indică separat PG21 la caracteristica pentru intrarea cablului.
Numărul intrărilor reprezintă un criteriu important de diferențiere în seria SCABOX. Nu este suficientă selectarea produsului numai după dimensiunea de 100x100mm sau după gradul IP55, deoarece aceste caracteristici pot apărea și la alte configurații. Pentru acest reper, combinația 100x100x50mm și 6xØ29mm oferă o identificare mult mai precisă.
Protecție IP55 și rezistență mecanică IK08
SCAME declară pentru 685.004 un grad de protecție IP55. În clasificarea IP, prima cifră se referă la protecția împotriva pătrunderii corpurilor solide și a prafului, iar a doua la protecția față de pătrunderea apei conform condițiilor definite de clasificare.
Separat, doza are clasa de rezistență mecanică IK08. Cele două valori nu sunt echivalente: IP55 și IK08 descriu caracteristici diferite ale produsului și trebuie păstrate separat în specificații.
IK08 este și un element util de diferențiere față de unele doze SCABOX mai mici. De exemplu, reperul 680.002 de Ø80x40mm și reperul 680.003 de 80x80x40mm sunt declarate IK04, în timp ce SCAME 685.004 este IK08.
Tehnopolimer gri fără halogeni și capac plin
Corpul dozei SCAME SCABOX 685.004 este realizat din tehnopolimer de culoare gri. Producătorul declară produsul halogen-free. Aceste informații descriu mai precis materialul decât formulări comerciale generale precum „plastic rezistent” sau „plastic termorezistent”.
Doza este prevăzută cu capac plin. Această configurație trebuie păstrată în descriere deoarece face parte din execuția reperului și ajută la diferențierea produsului de alte tipuri de cutii sau doze prevăzute cu alte configurații ale capacului.
Ce reprezintă GW 650°C?
Pentru SCAME 685.004 este declarată valoarea GW 650°C. Aceasta se referă la testul cu fir incandescent și nu reprezintă temperatura normală de funcționare a dozei.
Din acest motiv, valoarea nu trebuie transformată în formulări precum „temperatură de lucru 650°C” sau „rezistență la foc 650°C”. Aceste afirmații ar schimba sensul informației tehnice furnizate de producător. Formularea corectă pentru acest atribut este test glow-wire GW 650°C.
Montaj aparent și capac plin
SCAME indică explicit pentru 685.004 execuția SURFACE MOUNTING, adică montaj aparent. Această caracteristică identifică tipul constructiv al dozei și trebuie diferențiată de variantele destinate altor modalități de montaj.
Documentația indică și un cuplu de strângere pentru șurub de 1.8Nm. Aceasta este o valoare tehnică specificată de producător pentru reperul exact și nu trebuie extrapolată către alte doze SCABOX fără verificarea documentației lor.
Diferența față de dozele SCABOX de 80mm
SCAME 685.004 nu trebuie confundată cu variantele SCABOX 680.002 și 680.003. Reperul 680.002 este o doză rotundă Ø80x40mm cu 4 intrări Ø23mm, în timp ce 680.003 are dimensiuni de 80x80x40mm și 7 intrări Ø23mm.
Reperul 685.004 este mai mare, cu dimensiuni de 100x100x50mm, și are 6 intrări Ø29mm. În plus, producătorul declară IK08 pentru 685.004, față de IK04 pentru cele două variante de 80mm menționate. Aceste diferențe fac utilă verificarea codului, nu doar a seriei SCABOX.
Standarde declarate pentru SCAME 685.004
Fișa tehnică oficială indică standardele EN 60670-1 (2005) și EN 60670-22 (2006). SCAME menționează și Directiva 2014/35/UE privind joasa tensiune.
Aceste standarde completează informațiile despre construcția produsului. Pentru identificarea variantei în catalog, cele mai utile repere rămân însă dimensiunea 100x100x50mm, cele 6 intrări Ø29mm, IP55, IK08 și codul 685.004.
Cum identifici corect SCAME 685.004?
Combinația relevantă este doză de legătură 100x100 + SCAME SCABOX + 100x100x50mm + 6 intrări Ø29mm + IP55 + 685.004. IK08, PG21, capacul plin și materialul fără halogeni completează verificarea reperului.
Pentru alte dimensiuni și configurații pot fi consultate dozele electrice. Compararea trebuie făcută după dimensiunea completă, numărul și diametrul intrărilor, gradul de protecție și codul producătorului, nu doar după aspectul exterior.
Erori frecvente la alegerea dozei SCAME 685.004
Omiterea adâncimii de 50mm
Expresia „doză 100x100” descrie numai două dintre dimensiuni. Reperul 685.004 are dimensiunile complete de 100x100x50mm.
Confundarea intrărilor cu cele ale variantelor de 80mm
SCAME 685.004 are 6 intrări Ø29mm. Valorile 4xØ23mm și 7xØ23mm apar la alte repere SCABOX și nu trebuie transferate acestui produs.
Interpretarea GW 650°C drept temperatură de funcționare
Valoarea GW 650°C aparține testului cu fir incandescent. Nu reprezintă temperatura de lucru a dozei.
Confundarea IP55 cu IK08
IP55 este gradul de protecție IP, iar IK08 reprezintă clasa de rezistență mecanică la impact. Sunt două caracteristici distincte.
Întrebări frecvente despre doza SCAME 685.004
Ce dimensiuni are doza SCAME 685.004?
Doza de legătură SCAME SCABOX 685.004 are dimensiunile complete de 100x100x50mm.
Câte intrări are SCAME 685.004?
Produsul are 6 intrări cu diametrul de 29mm. Pentru intrarea cablului, SCAME indică specificația PG21.
Ce protecție are doza?
SCAME 685.004 are grad de protecție IP55 și rezistență mecanică la impact IK08.
Din ce material este realizată?
Corpul dozei este realizat din tehnopolimer gri fără halogeni. Reperul este prevăzut cu capac plin.
Ce înseamnă GW 650°C?
GW 650°C este valoarea declarată pentru testul cu fir incandescent. Nu trebuie interpretată ca temperatură normală de funcționare sau ca o afirmație generică de „rezistență la foc 650°C”.
