Doza legatura etansa GEWISS 44 CE GW44204 10x10x5cm IP56

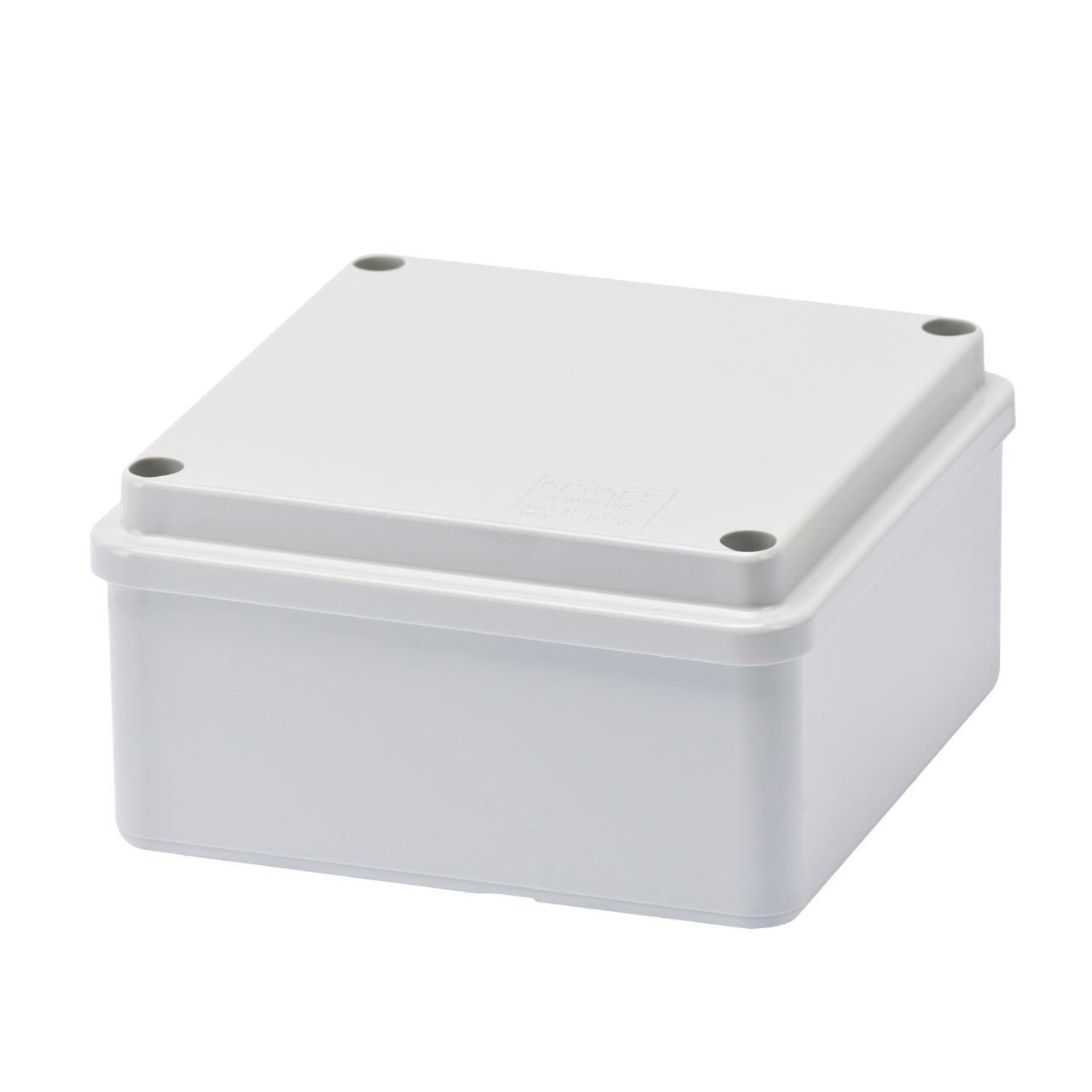

Doza de legătură etanșă GEWISS 44 CE GW44204 este o cutie de joncțiune pentru montaj aparent, cu dimensiuni interioare de 10x10x5cm, protecție IP56 și rezistență mecanică IK08. Spre deosebire de variantele 44 CE prevăzute cu presetupe din construcție, GW44204 are pereți netezi, cu posibilitatea realizării unor găuri de până la Ø29 mm. Capacul jos este fixat cu 4 șuruburi din oțel inoxidabil, iar carcasa din GWPLAST 75 gri RAL 7035 are clasa de izolație II.

IP56 și pereți netezi: configurația care definește GW44204

Doza de legătură GEWISS GW44204 are grad de protecție IP56 și pereți netezi. Cele două caracteristici trebuie verificate împreună, deoarece gama 44 CE include atât cutii cu alte grade IP, cât și variante cu presetupe cu intrare rapidă.

Pereții netezi înseamnă că GW44204 nu vine cu punctele de intrare pentru cabluri configurate în același mod ca modelele cu presetupe. GEWISS declară posibilitatea realizării unor găuri cu diametrul maxim de 29 mm. Această valoare descrie limita pentru găurile ce pot fi realizate și nu trebuie interpretată ca diametrul unui cablu acceptat automat de cutie.

Pentru înlocuirea unei doze existente este utilă verificarea codului GW44204. O cutie de 10x10x5cm din aceeași gamă poate avea pereți cu presetupe și IP55, deci dimensiunea singură nu garantează aceeași configurație.

Dimensiuni interioare de 10x10x5cm

Doza etanșă GEWISS GW44204 are dimensiuni interioare de 10x10x5cm. Acestea descriu spațiul disponibil în interiorul cutiei pentru conexiunile realizate și nu gabaritul exterior complet.

Documentația dimensională GEWISS indică aproximativ 109×109 mm pentru dimensiunile exterioare principale și o adâncime totală mai mare decât cei 50 mm utili din interior. Diferența contează atunci când spațiul de montaj este limitat și trebuie verificată amprenta fizică a cutiei, nu doar dimensiunea comercială.

Varianta de 100×100×50 mm este una dintre dimensiunile compacte din seria 44 CE. Dacă instalația necesită mai mult spațiu interior sau un număr mai mare de trasee, gama include și cutii cu dimensiuni superioare, care trebuie evaluate separat.

Protecție IP56 și rezistență mecanică IK08

Doza de legătură etanșă GEWISS GW44204 are protecție IP56 și rezistență mecanică IK08. IP56 este valoarea specifică acestei referințe și o diferențiază de GW44004, varianta apropiată dimensional care este declarată IP55 și are pereți cu presetupe.

Gradul IP și rezistența IK descriu proprietăți diferite ale carcasei. De aceea, o cutie nu trebuie aleasă doar după una dintre aceste valori atunci când proiectul impune ambele caracteristici.

GEWISS include în familia 44 CE cutii IP44, IP55 și IP56. Codul produsului rămâne astfel important atunci când se urmărește păstrarea unei configurații existente și nu doar alegerea unei cutii din aceeași serie.

Capac jos cu 4 șuruburi din oțel inoxidabil

GW44204 este prevăzută cu un capac jos înșurubat, fixat cu 4 șuruburi din oțel inoxidabil. Cuplul de strângere declarat pentru șuruburile capacului este de 1 Nm.

Tipul capacului reprezintă un alt criteriu de diferențiere în familia 44 CE. GEWISS oferă cutii cu capace joase sau înalte, oarbe sau transparente și cu sisteme diferite de închidere. GW44204 trebuie identificată ca varianta cu capac jos înșurubat.

Produsul este furnizat cu capace pentru șuruburi GW44211 destinate păstrării dublei izolații. Pentru această referință este indicat și accesoriul GW44622 pentru restaurarea izolației.

GWPLAST 75 fără halogeni și clasa de izolație II

Carcasa dozei GEWISS GW44204 este realizată din tehnopolimer GWPLAST 75 și are culoarea gri RAL 7035. Materialul este declarat fără halogeni conform EN 60754-2.

Doza are clasa de izolație II conform IEC 61140. Pentru material, GEWISS declară test cu fir incandescent la 650°C și test de termopresiune cu bilă la 85°C. Temperatura de funcționare declarată este cuprinsă între -25°C și +60°C.

Aceste caracteristici aparțin exact referinței GW44204. Nu trebuie transferate automat către orice cutie GEWISS 44 CE, deoarece gama cuprinde mai multe familii de tehnopolimeri și variante constructive.

GW44204 sau varianta cu presetupe?

Doza GEWISS GW44204 este varianta potrivită atunci când configurația cerută combină dimensiunile interioare 10x10x5cm, protecția IP56 și pereții netezi. Dacă sunt necesare presetupe cu intrare rapidă deja prevăzute în construcția cutiei, trebuie verificată o altă referință din gama 44 CE.

Diferența este importantă deoarece două doze de dimensiuni identice pot avea un mod diferit de realizare a intrărilor pentru cabluri. GW44204 permite găuri de până la Ø29 mm în pereții netezi, în timp ce variantele cu presetupe sunt construite în jurul unor puncte de intrare predefinite.

Pentru alte dimensiuni și configurații pot fi consultate dozele electrice și selecția de doze GEWISS. Pentru întregul portofoliu al producătorului este disponibilă pagina GEWISS.

Erori frecvente la alegerea GW44204

Confundarea GW44204 cu GW44004

Doza GEWISS GW44204 are protecție IP56 și pereți netezi. GW44004 are aceeași dimensiune interioară de 10x10x5cm, dar este o variantă IP55 cu presetupe. Dimensiunea identică nu face cele două produse echivalente.

Interpretarea valorii Ø29 mm ca diametru al cablului

La GW44204, Ø29 mm este diametrul maxim declarat pentru găurile ce pot fi realizate în pereții netezi. Valoarea nu reprezintă automat diametrul exterior al unui cablu compatibil.

Alegerea unei doze doar pentru că este IP56

GW44204 trebuie identificată și prin dimensiunea de 10x10x5cm, pereții netezi, IK08 și capacul jos înșurubat. O altă cutie IP56 poate avea dimensiuni, pereți sau capac diferite.

Întrebări frecvente despre GEWISS GW44204

Ce dimensiuni are doza GEWISS GW44204?

Doza de legătură GEWISS GW44204 are dimensiuni interioare de 10x10x5cm. Dimensiunile exterioare ale carcasei sunt mai mari decât spațiul interior declarat.

GW44204 este IP55 sau IP56?

Doza etanșă GEWISS GW44204 are grad de protecție IP56 și rezistență mecanică IK08.

GW44204 are presetupe?

Nu. Doza GEWISS GW44204 are pereți netezi. Pentru aceștia, producătorul declară posibilitatea realizării unor găuri cu diametrul de până la 29 mm.

Ce tip de capac are GW44204?

Doza GEWISS GW44204 are capac jos înșurubat, fixat cu 4 șuruburi din oțel inoxidabil. Cuplul de strângere declarat este de 1 Nm.

Din ce material este realizată GW44204?

Doza de legătură GEWISS GW44204 este realizată din tehnopolimer GWPLAST 75 gri RAL 7035, fără halogeni conform EN 60754-2, și are clasa de izolație II conform IEC 61140.
