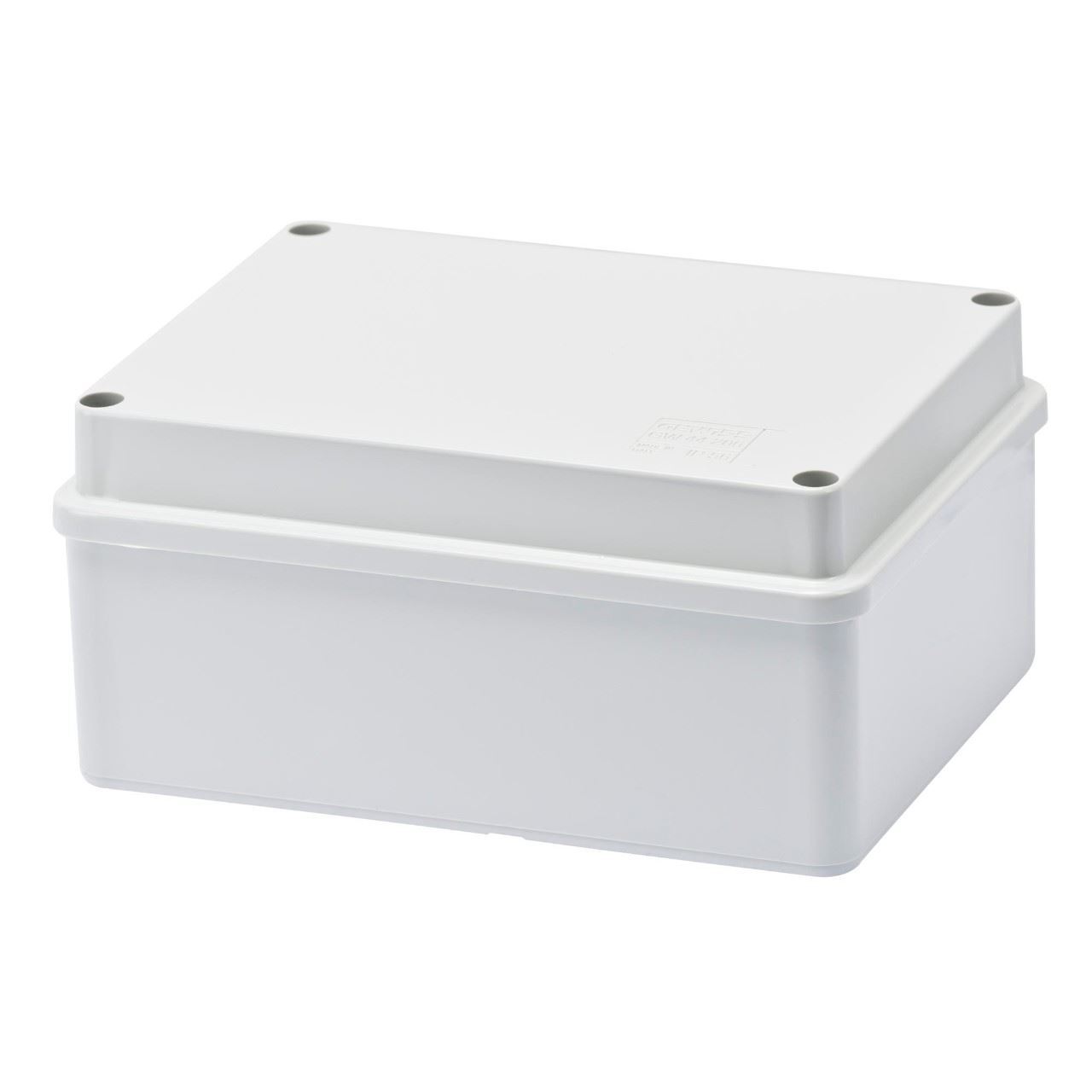

Doza legatura etansa GEWISS 44 CE GW44206 15x11x7cm IP56

Doza de legătură etanșă GEWISS 44 CE GW44206 este o cutie de joncțiune pentru montaj aparent, cu dimensiuni interioare de 15x11x7cm, protecție IP56 și rezistență mecanică IK08. Modelul are pereți netezi în care pot fi realizate găuri cu diametrul de până la 29 mm. Carcasa este realizată din tehnopolimer GWPLAST 75 gri RAL 7035, fără halogeni conform EN 60754-2, iar produsul are clasa de izolație II conform IEC 61140. Combinația dintre dimensiune, IP56 și pereții netezi diferențiază GW44206 de variantele apropiate din gama GEWISS 44 CE.

Mai mult spațiu interior: 15x11x7cm

Doza GEWISS GW44206 are dimensiuni interioare de 15x11x7cm. Aceste valori descriu spațiul disponibil în interiorul cutiei și sunt importante atunci când trebuie organizate conexiuni care necesită mai mult volum decât oferă variantele compacte de 100×100×50 mm sau 15x11x7cm.

Adâncimea de 70 mm este un criteriu la fel de important ca lungimea și lățimea. Două cutii apropiate ca suprafață frontală pot oferi volume interioare diferite dacă adâncimea nu este aceeași. Pentru identificarea variantei exacte este utilă păstrarea întregii dimensiuni 15x11x7cm împreună cu codul GW44206.

Dimensiunile declarate sunt interioare și nu trebuie interpretate drept gabarit exterior. Dacă spațiul de montaj este limitat, trebuie luată în calcul construcția completă a cutiei.

Pereți netezi pentru poziționarea intrărilor necesare

Doza de legătură GEWISS GW44206 are pereți netezi. Pentru această construcție, GEWISS declară posibilitatea realizării unor găuri cu diametrul maxim de 29 mm.

Pereții netezi reprezintă o diferență practică față de cutiile 44 CE prevăzute din fabrică cu presetupe cu intrare rapidă. La GW44206, punctele de intrare nu sunt configurate în același mod ca la variantele cu presetupe, ceea ce trebuie luat în calcul atunci când se urmărește înlocuirea unei doze existente.

Valoarea de 29 mm descrie diametrul maxim al găurii realizabile. Nu este o valoare pentru diametrul cablului și nu trebuie utilizată ca atare la alegerea cablurilor sau a accesoriilor de intrare.

IP56 pentru varianta GW44206

Doza de legătură etanșă GEWISS GW44206 are grad de protecție IP56. Această valoare face parte din configurația exactă a produsului și este unul dintre criteriile care îl separă de dozele GEWISS 44 CE IP55 cu dimensiuni apropiate.

În gama 44 CE există mai multe grade de protecție și mai multe configurații constructive. De aceea, alegerea unei cutii doar după dimensiunea de 150×110×70 mm nu este suficientă dacă proiectul cere explicit IP56.

GW44206 trebuie verificată ca ansamblu: dimensiune 15x11x7cm, IP56, IK08 și pereți netezi. Schimbarea unuia dintre aceste criterii poate conduce la o altă referință GEWISS.

Rezistență mecanică IK08

GEWISS declară pentru GW44206 rezistență mecanică IK08. Această clasificare completează gradul IP, dar descrie o proprietate diferită a carcasei.

IP56 și IK08 nu trebuie folosite interschimbabil. IP descrie gradul de protecție al carcasei conform clasificării aplicabile, iar IK08 caracterizează rezistența mecanică declarată pentru produs. Atunci când ambele valori sunt specificate într-un proiect, trebuie verificate separat.

GWPLAST 75 gri RAL 7035, fără halogeni

Carcasa dozei GEWISS GW44206 este realizată din tehnopolimer GWPLAST 75 și are culoarea gri RAL 7035. Materialul este declarat fără halogeni conform EN 60754-2.

Pentru acest material, producătorul declară test cu fir incandescent la 650°C și test de termopresiune cu bilă la 85°C. Aceste valori aparțin referinței GW44206 și nu trebuie generalizate automat la toate cutiile de joncțiune GEWISS.

Produsul are clasa de izolație II conform IEC 61140. Această caracteristică face parte din configurația tehnică oficială a cutiei și completează informațiile privind materialul și construcția.

Capac cu fixare prin șurub și cuplu declarat de 1.2 Nm

Doza GEWISS GW44206 utilizează un capac cu fixare prin șurub. Documentația producătorului declară un cuplu de strângere de 1.2 Nm pentru șuruburile de fixare.

Tipul capacului trebuie verificat atunci când cutia este comparată cu alte variante 44 CE, deoarece gama include mai multe configurații de capac și sisteme diferite de închidere. Pentru GW44206, construcția cu fixare prin șurub face parte din identificarea exactă a produsului.

GEWISS indică și accesoriul GW44622 pentru restaurarea izolației. Compatibilitatea acestui accesoriu este confirmată pentru referința GW44206.

Interval de funcționare -25°C până la +60°C

Doza de legătură GEWISS GW44206 are o temperatură de funcționare declarată între -25°C și +60°C. Intervalul este o limită tehnică a produsului și completează caracteristicile IP56, IK08 și clasa de izolație II.

Acest parametru nu trebuie interpretat independent de restul condițiilor instalației. Componentele, cablurile și accesoriile utilizate împreună cu doza trebuie evaluate conform propriilor specificații.

Când este potrivită exact varianta GW44206?

Doza de legătură etanșă GEWISS GW44206 este relevantă atunci când sunt necesare o cutie aparentă de 15x11x7cm, protecție IP56, rezistență IK08 și pereți netezi. Pentru o instalație care cere presetupe integrate sau alt volum interior trebuie verificată o altă referință din gama 44 CE.

Această diferențiere este importantă mai ales atunci când sunt comparate produse GEWISS apropiate dimensional. O cutie poate avea aceeași marcă și același grad IP, dar altă dimensiune, alt tip de pereți sau alt capac.

Pentru alte variante pot fi consultate dozele electrice și selecția dedicată de doze GEWISS. Portofoliul producătorului este disponibil și în pagina GEWISS.

Erori frecvente

Confundarea GW44206 cu o variantă IP55 cu presetupe

Doza GEWISS GW44206 este IP56 și are pereți netezi. O cutie de 15x11x7cm cu presetupe și protecție IP55 este o variantă diferită și nu trebuie considerată automat echivalentă.

Considerarea valorii de 29 mm drept diametru de cablu

La GW44206, 29 mm reprezintă diametrul maxim al găurilor ce pot fi realizate în pereții netezi. Valoarea nu reprezintă diametrul declarat al cablurilor compatibile.

Alegerea numai după codul dimensional

Dimensiunea 15x11x7cm nu identifică singură doza GEWISS GW44206. IP56, IK08 și pereții netezi trebuie verificate împreună cu dimensiunea și codul produsului.

Întrebări frecvente

Ce dimensiuni are doza GEWISS GW44206?

Doza de legătură GEWISS GW44206 are dimensiuni interioare de 15x11x7cm. Valorile descriu spațiul interior al cutiei, nu gabaritul exterior complet.

GW44206 are presetupe?

Nu. Doza GEWISS GW44206 are pereți netezi. În aceștia pot fi realizate găuri cu diametrul maxim declarat de 29 mm.

Ce protecție oferă GW44206?

Doza de legătură GEWISS GW44206 are grad de protecție IP56 și rezistență mecanică IK08.

Care este temperatura de funcționare pentru GW44206?

Doza GEWISS GW44206 are un interval de temperatură de funcționare declarat între -25°C și +60°C.

Din ce material este realizată GW44206?

Doza de legătură GEWISS GW44206 este realizată din tehnopolimer GWPLAST 75 gri RAL 7035, fără halogeni conform EN 60754-2, și are clasa de izolație II.
