Doza legatura etansa GEWISS 44 CE GW44217 19x14x14cm IP56 gri

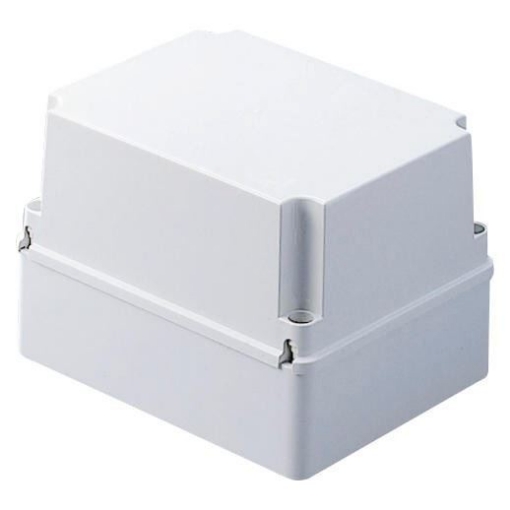

Doza legatura etansa GEWISS GW44217 este o cutie de joncțiune pentru montaj aparent, cu dimensiuni interne de 19x14x14cm și grad de protecție IP56. Modelul face parte din gama GEWISS 44 CE, are pereți netezi, capac adânc fixat prin înșurubare și carcasă gri din tehnopolimer GWPLAST 75.

GW44217 este destinată realizării conexiunilor electrice în configurații în care sunt necesare o cutie de dimensiuni generoase, protecție IP56 și rezistență mecanică IK08. Pentru alegerea corectă trebuie verificate dimensiunile interne, gradul IP, modul de realizare a intrărilor pentru cabluri și spațiul necesar conexiunilor.

Dimensiuni interne 19x14x14cm

Doza legatura etansa GW44217 oferă un spațiu interior de 19x14x14cm. Dimensiunile sunt importante deoarece determină spațiul disponibil pentru conductoare, conexiuni și celelalte componente care trebuie integrate în interiorul cutiei.

La alegerea unei doze de legătură nu este suficientă compararea dimensiunilor exterioare. Trebuie verificat dacă volumul interior permite realizarea conexiunilor fără aglomerarea conductorilor și dacă rămâne suficient spațiu pentru organizarea corectă a acestora.

Grad de protecție IP56

GW44217 are grad de protecție IP56. Acesta este unul dintre criteriile principale care diferențiază modelul de cutiile de joncțiune cu grade IP mai reduse și trebuie corelat cu condițiile instalației în care va fi folosită doza.

Gradul IP56 nu trebuie analizat separat de montaj. Intrările pentru cabluri, găurile executate și accesoriile utilizate trebuie realizate astfel încât configurația finală să păstreze nivelul de protecție necesar.

Pereți netezi pentru configurarea intrărilor

Doza legatura etansa GEWISS GW44217 are pereți netezi, fără intrări pentru cabluri preconfigurate. Această construcție permite stabilirea poziției intrărilor în funcție de traseul concret al instalației.

Diametrul maxim posibil declarat pentru găuri este de 37mm. Executarea unei intrări trebuie făcută în funcție de cablul sau accesoriul utilizat și de cerințele privind menținerea protecției cutiei.

Capac adânc fixat prin înșurubare

GW44217 utilizează un capac adânc înșurubat. Fixarea se realizează cu patru șuruburi izolante, sigilabile și articulate, ceea ce permite închiderea mecanică a cutiei după efectuarea conexiunilor.

Capacul adânc contribuie și la spațiul disponibil al ansamblului. Într-o configurație cu mai multe conductoare sau conexiuni voluminoase, acest aspect poate fi relevant față de o cutie similară cu un capac mai puțin adânc.

Tehnopolimer GWPLAST 75 și rezistență IK08

Carcasa GW44217 este realizată din tehnopolimer GWPLAST 75 și are culoare gri RAL 7035. Produsul are rezistență mecanică IK08 și clasă de izolație II conform IEC 61140.

Materialul este declarat fără halogeni conform EN 60754-2. Pentru produs este indicat și un test cu fir incandescent la 650°C, caracteristici care ajută la evaluarea construcției atunci când proiectul impune criterii specifice pentru materialele utilizate.

Montaj aparent și gama GEWISS 44 CE

GW44217 face parte din gama 44 CE de cutii de joncțiune etanșe pentru montaj aparent. Gama include variante cu dimensiuni, grade de protecție, tipuri de pereți și capace diferite, de aceea codul produsului este important pentru identificarea exactă.

Pentru alte dimensiuni și configurații pot fi consultate dozele GEWISS sau categoria generală de doze electrice.

Cum verifici dacă GW44217 este varianta potrivită

Doza legatura etansa GEWISS GW44217 este potrivită atunci când configurația necesită montaj aparent, dimensiuni interne de 190x140x140mm, pereți netezi și grad de protecție IP56. Dacă spațiul necesar, tipul intrărilor sau nivelul de protecție diferă, trebuie comparată cu o altă variantă din gama 44 CE.

• Cod produs: GW44217.
• Gamă: GEWISS 44 CE.
• Tip: cutie de joncțiune pentru montaj aparent.
• Dimensiuni interne: 19x14x14cm.
• Grad de protecție: IP56.
• Rezistență mecanică: IK08.
• Material: tehnopolimer GWPLAST 75.
• Culoare: gri RAL 7035.
• Pereți: netezi.
• Capac: adânc, înșurubat.
• Diametru maxim posibil al găurilor: 37mm.
• Temperatură de funcționare: -25°C până la +60°C.

Erori frecvente

Alegerea dozei doar după dimensiuni. O cutie de 19x14x14cm nu este definită numai prin spațiul interior. Trebuie verificate și IP56, tipul pereților, capacul și condițiile în care va fi instalată.

Confundarea dimensiunilor interne cu cele exterioare. Valoarea 190x140x140mm declarată pentru GW44217 reprezintă dimensiunile interne. Acest lucru contează atunci când se estimează spațiul efectiv disponibil pentru conexiuni.

Executarea intrărilor fără verificarea protecției. GW44217 are pereți netezi, iar găurile sunt realizate în funcție de instalație. Intrările și accesoriile trebuie alese astfel încât să nu compromită gradul de protecție necesar.

Presupunerea că toate dozele GEWISS 44 CE sunt identice. Gama include variante diferite ca dimensiune, IP, capac și tip de intrare. Codul GW44217 este criteriul corect pentru identificarea acestui model.

Întrebări frecvente

Ce dimensiuni are GEWISS GW44217?

GEWISS GW44217 are dimensiuni interne de 19x14x14cm. Aceste dimensiuni indică spațiul util interior și trebuie diferențiate de dimensiunile exterioare ale cutiei.

Ce grad de protecție are GW44217?

GEWISS GW44217 are grad de protecție IP56. Menținerea protecției în configurația finală depinde și de modul în care sunt realizate intrările și de accesoriile folosite.

GW44217 are intrări pentru cabluri preformate?

GW44217 are pereți netezi. Intrările pot fi realizate în pozițiile necesare configurației, iar diametrul maxim posibil declarat pentru găuri este de 37mm.

Din ce material este realizată GW44217?

GEWISS GW44217 este realizată din tehnopolimer GWPLAST 75. Carcasa este gri RAL 7035, are rezistență mecanică IK08 și material fără halogeni conform EN 60754-2.

GW44217 este destinată montajului aparent?

GEWISS GW44217 este o cutie de joncțiune pentru montaj aparent. Modelul aparține gamei 44 CE și este destinat conexiunilor obișnuite și aplicațiilor compatibile cu caracteristicile sale tehnice.
