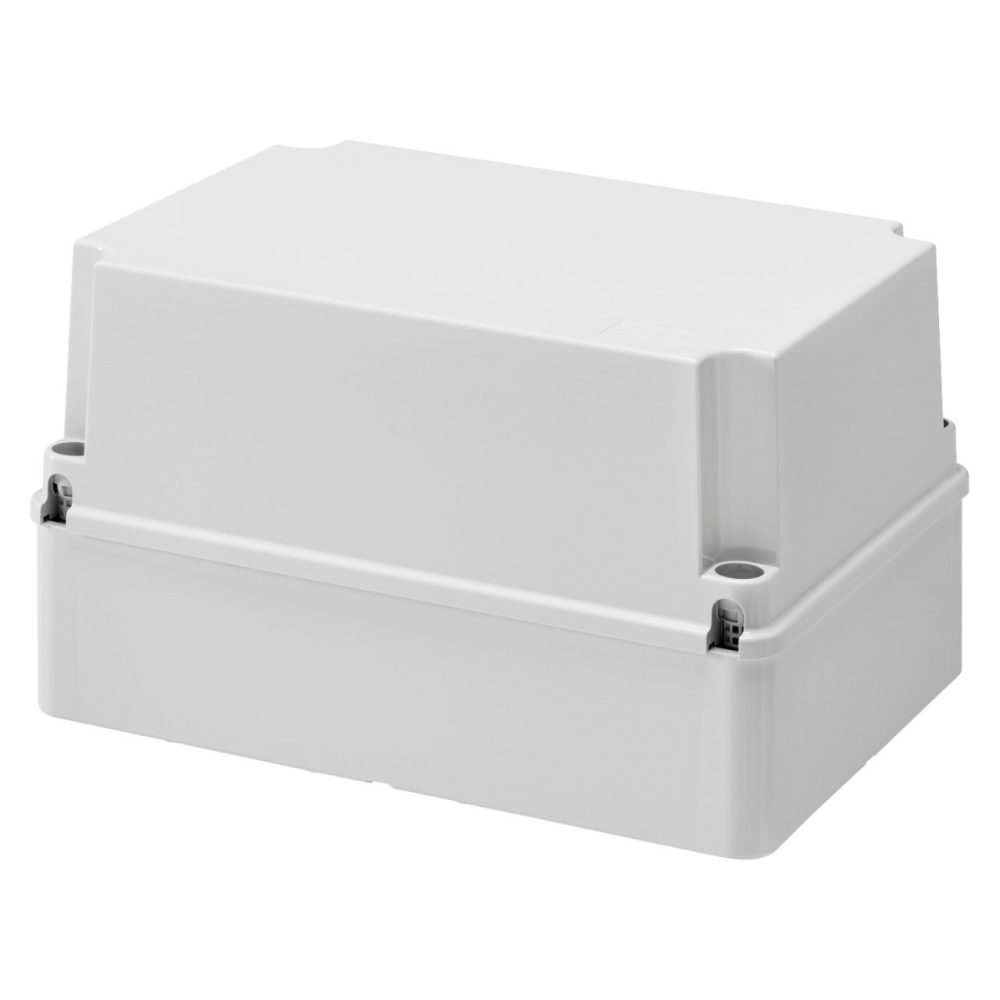

Doza legatura etansa GEWISS GW44219 30x22x18cm IP56 IK08 gri

Doza de legătură etanșă GEWISS GW44219 este o cutie de joncțiune pentru montaj aparent, realizată pentru conexiuni electrice și echipată cu un capac adânc înșurubat. Are dimensiuni interne de 30x22x18cm, grad de protecție IP56, rezistență mecanică IK08 și culoare gri RAL 7035.

Modelul face parte din gama GEWISS 44 CE și este realizat din technopolymer GWPLAST 75 fără halogeni. Pereții sunt netezi, iar carcasa oferă clasa de izolație II, astfel încât alegerea trebuie făcută după dimensiunile necesare, gradul IP, rezistența mecanică și modul în care vor fi realizate intrările pentru cabluri sau tuburi.

Cutie de joncțiune pentru montaj aparent

Doza de legătură etanșă GEWISS GW44219 este destinată montării la suprafață și utilizării pentru conexiuni electrice obișnuite. Capacul adânc mărește spațiul util al ansamblului față de o configurație cu capac plat, iar fixarea prin înșurubare permite închiderea carcasei conform construcției produsului.

Dimensiunile interne de 30x22x18cm trebuie verificate în raport cu numărul și volumul conexiunilor, bornele sau celelalte componente care urmează să fie instalate în interior. Aceste valori sunt dimensiuni interne, nu trebuie confundate cu gabaritul exterior al cutiei.

Ce înseamnă protecția IP56 și rezistența IK08

Gradul IP56 este unul dintre criteriile principale de selecție ale modelului GW44219. Acesta diferențiază cutia de variantele cu grade IP mai mici din aceeași familie și trebuie corelat cu condițiile reale de instalare și cu modul în care sunt realizate toate intrările în carcasă.

Rezistența mecanică IK08 indică nivelul de rezistență la impact al carcasei. IP și IK descriu caracteristici diferite: gradul IP se referă la protecția oferită de carcasă împotriva pătrunderii corpurilor străine și a apei, în timp ce IK se referă la solicitările mecanice.

Pentru menținerea caracteristicilor de izolație și a gradului de protecție după montaj trebuie respectate soluțiile de instalare prevăzute pentru cutie. GEWISS indică accesorii dedicate pentru restabilirea izolației atunci când configurația de montaj o necesită.

Material, capac și pereți netezi

Doza de legătură etanșă GEWISS este realizată din technopolymer GWPLAST 75 și are material fără halogeni conform EN 60754-2. Culoarea este gri RAL 7035, iar carcasa are clasa de izolație II conform IEC 61140.

Capacul este de tip adânc, înșurubat. Sunt utilizate patru șuruburi izolante, cu balama și posibilitate de sigilare, iar cuplul indicat pentru strângerea șuruburilor este de 1,8Nm.

Pereții cutiei sunt netezi, ceea ce înseamnă că intrările trebuie pregătite în funcție de instalația concretă. Diametrul maxim posibil pentru găuri este de 48mm. Poziția și diametrul intrărilor trebuie stabilite înainte de prelucrarea carcasei, în funcție de cabluri, tuburi și accesoriile de racordare utilizate.

Temperatură de funcționare și comportamentul materialului

GW44219 este specificată pentru o temperatură de funcționare cuprinsă între -25°C și +60°C. Materialul are test cu fir incandescent la 650°C și temperatură de termopresiune cu bilă de 85°C.

Aceste caracteristici trebuie interpretate ca parametri tehnici ai carcasei, nu ca permisiune de utilizare în orice mediu. Condițiile efective ale instalației, accesoriile utilizate, temperatura locală și modul de realizare a intrărilor trebuie evaluate împreună.

Integrarea în instalația electrică

Această doză de legătură etanșă GEWISS este potrivită pentru realizarea conexiunilor într-o carcasă aparentă cu spațiu interior de 30x22x18cm. Pentru alte dimensiuni sau configurații poți consulta gama de doze GEWISS și selecția generală de doze electrice.

Codul GW44219 trebuie folosit pentru identificarea exactă a variantei. În gama 44 CE există cutii cu alte dimensiuni, alte tipuri de capac, pereți diferiți și grade de protecție IP44, IP55 sau IP56, astfel încât aspectul similar nu garantează caracteristici identice.

Cum alegi corect modelul GW44219

GW44219 este alegerea relevantă atunci când sunt necesare dimensiuni interne de 30x22x18cm, montaj aparent, capac adânc înșurubat, pereți netezi și grad IP56. Dacă unul dintre aceste criterii nu corespunde proiectului, trebuie verificată o altă variantă din gama 44 CE.

• Verifică dacă spațiul interior de 300x220x180mm este suficient pentru conexiunile planificate.
• Confirmă necesitatea unui grad de protecție IP56.
• Ține cont de rezistența mecanică IK08.
• Verifică dacă sunt potriviți pereții netezi și modul de realizare a intrărilor.
• Confirmă că montajul dorit este unul aparent, la suprafață.
• Folosește codul GW44219 pentru identificarea exactă.

Erori frecvente

Confundarea dimensiunilor interne cu cele exterioare. Valoarea 30x22x18cm reprezintă dimensiunea internă LxHxD indicată pentru GW44219. Dacă aceste cote sunt folosite pentru calcularea spațiului exterior de montaj, poate rezulta o poziționare incorectă.

Alegerea exclusiv după gradul IP. Două cutii IP56 pot avea dimensiuni, materiale, tipuri de capac și pereți diferiți. Pentru GW44219 trebuie verificate împreună IP56, IK08, dimensiunile interne și capacul adânc înșurubat.

Realizarea intrărilor fără planificarea traseelor. Pereții sunt netezi, iar găurile pot avea un diametru maxim de 48mm. Diametrul și poziția trebuie stabilite după cablurile, tuburile și accesoriile utilizate, nu executate înainte de definirea instalației.

Presupunerea că toate accesoriile compatibile sunt incluse. Produsul este furnizat cu capacele cu șurub GW44221 pentru izolație dublă, însă alte accesorii compatibile din gama 44 CE trebuie tratate separat.

Întrebări frecvente

Ce este GEWISS GW44219?

GEWISS GW44219 este o cutie de joncțiune etanșă pentru montaj aparent, din gama 44 CE. Are capac adânc înșurubat, pereți netezi, dimensiuni interne de 30x22x18cm, grad de protecție IP56 și rezistență mecanică IK08.

Ce dimensiuni are cutia GW44219?

GW44219 are dimensiuni interne de 300x220x180mm. Cotele sunt indicate în ordinea lungime, înălțime și adâncime și trebuie folosite pentru evaluarea spațiului interior disponibil, nu ca dimensiuni exterioare ale carcasei.

Din ce material este realizată doza GEWISS GW44219?

Doza GEWISS GW44219 este realizată din technopolymer GWPLAST 75, fără halogeni conform EN 60754-2. Carcasa este gri RAL 7035 și are clasa de izolație II conform standardelor IEC 61140.

Ce grad de protecție are GW44219?

GEWISS GW44219 are grad de protecție IP56 și rezistență mecanică IK08. Menținerea caracteristicilor carcasei după instalare depinde și de modul în care sunt realizate intrările, fixările și celelalte operațiuni de montaj.

Ce tip de capac are GW44219?

GW44219 are capac adânc înșurubat, fixat cu patru șuruburi izolante cu balama și posibilitate de sigilare. Cuplul indicat pentru strângerea șuruburilor capacului este de 1,8Nm.
