Doza legatura aparenta GEWISS 44 CE GW44004 10x10x5cm IP55

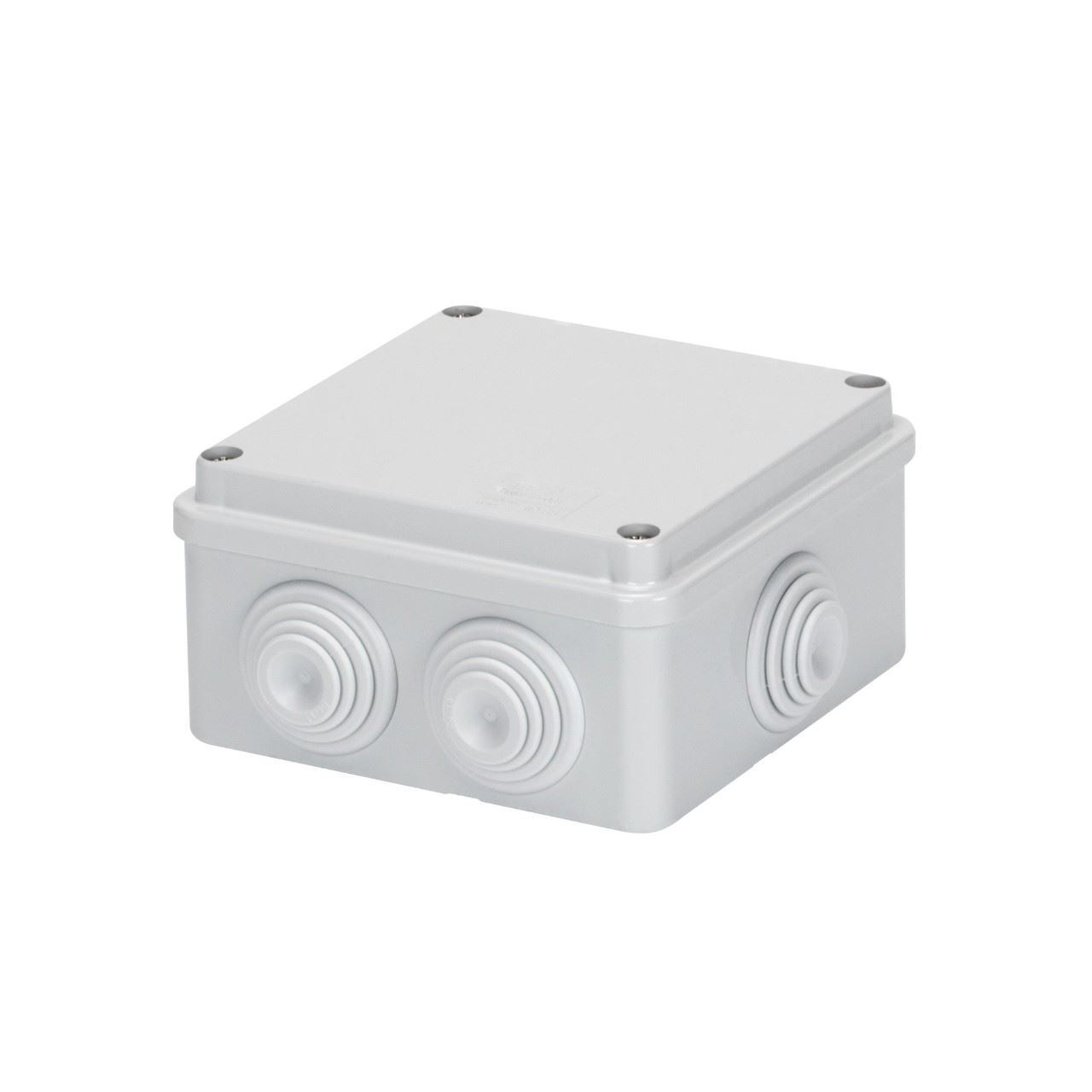

Doza de legătură aparentă GEWISS 44 CE GW44004 este o cutie de joncțiune din tehnopolimer, cu dimensiuni interioare de 10x10x5cm, protecție IP55 și rezistență mecanică IK08. Pereții sunt prevăzuți cu presetupe pentru intrarea rapidă a cablurilor, iar capacul jos este fixat cu 4 șuruburi din oțel inoxidabil. Varianta GW44004 este destinată conexiunilor obișnuite și face parte din gama GEWISS 44 CE de cutii de joncțiune etanșe pentru montaj aparent.

Doză de legătură aparentă 10x10x5cm

Doza de legătură GEWISS GW44004 are dimensiuni interioare de 10x10x5cm. Aceste valori descriu spațiul interior al cutiei și sunt relevante atunci când trebuie verificat dacă dimensiunea corespunde configurației de conexiuni prevăzute.

Dimensiunea nu trebuie confundată cu gabaritul exterior al produsului. Desenul dimensional GEWISS indică valori exterioare mai mari decât cele 10x10x5cm declarate pentru interior. La înlocuirea unei doze existente este utilă verificarea codului GW44004, nu doar a dimensiunii comerciale.

Protecție IP55 și rezistență mecanică IK08

Doza GEWISS 44 CE GW44004 are grad de protecție IP55 și rezistență mecanică IK08. Combinația permite diferențierea acestei variante de alte cutii din gama 44 CE care pot avea grade de protecție sau construcții diferite.

IP55 face parte din configurația exactă a produsului și trebuie păstrat atunci când proiectul cere această clasă. GEWISS oferă în aceeași familie și variante IP44 sau IP56, astfel încât forma și dimensiunea apropiate nu indică automat același nivel de protecție.

Presetupe cu intrare rapidă pentru cabluri Ø4–14 mm

Pereții dozei GEWISS GW44004 sunt prevăzuți cu presetupe cu intrare rapidă. GEWISS declară compatibilitatea acestora cu cabluri având diametrul exterior între 4 și 14 mm.

Doza are 6 intrări, cu diametrul nominal al găurilor de 29 mm. Numărul intrărilor și intervalul cablurilor trebuie verificate separat: valoarea Ø29 mm descrie intrarea din construcția cutiei, în timp ce intervalul Ø4–14 mm se referă la cablurile pentru care sunt potrivite presetupele rapide ale modelului GW44004.

Prezența presetupelor diferențiază GW44004 de cutiile 44 CE cu pereți netezi. Dacă instalația necesită introducerea rapidă a cablurilor prin acest sistem, varianta cu presetupe este mai relevantă decât o cutie de aceeași dimensiune cu pereți fără intrări preformate.

Capac jos fixat cu 4 șuruburi din oțel inoxidabil

Doza de legătură GEWISS GW44004 are capac jos înșurubat. Fixarea este realizată cu 4 șuruburi din oțel inoxidabil, conform configurației declarate de producător.

Tipul capacului este un criteriu util atunci când GW44004 este comparată cu alte cutii din gama 44 CE. Familia include capace joase sau înalte și sisteme de închidere diferite, inclusiv variante cu fixare rapidă. GW44004 trebuie identificată ca versiunea cu capac jos și fixare prin șuruburi.

Tehnopolimer GWPLAST 75 fără halogeni

Doza GEWISS 44 CE GW44004 este realizată din tehnopolimer GWPLAST 75, în culoare gri RAL 7035. Materialul este declarat fără halogeni conform EN 60754-2.

Producătorul declară clasa de izolație II conform IEC 61140. Pentru material sunt indicate și testul cu fir incandescent la 650°C și testul de termopresiune cu bilă la 85°C. Aceste caracteristici aparțin exact referinței GW44004 și nu trebuie extinse automat la orice doză aparentă din gama GEWISS.

Interval de temperatură de funcționare -25°C până la +60°C

Doza de legătură GEWISS GW44004 are un interval declarat de temperatură de funcționare de la -25°C la +60°C. Acest parametru completează informațiile privind protecția IP55 și materialul cutiei.

Intervalul de temperatură trebuie tratat ca o limită tehnică declarată a produsului. El nu înlocuiește verificarea celorlalte condiții ale instalației și nu trebuie interpretat ca o autorizare generală pentru orice mediu de utilizare.

Când alegi exact GEWISS GW44004?

Doza de legătură aparentă GEWISS GW44004 este relevantă atunci când sunt necesare dimensiunile interioare 10x10x5cm, protecția IP55, rezistența IK08 și pereții cu presetupe pentru intrarea rapidă a cablurilor. Produsul este destinat conexiunilor obișnuite și are 6 intrări.

Pentru alte dimensiuni și configurații poate fi consultată categoria de doze, iar pentru selecția dedicată producătorului există doze GEWISS. Produsele din același portofoliu sunt grupate și în pagina GEWISS.

Erori frecvente

Confundarea dimensiunilor interioare cu cele exterioare

La doza GEWISS GW44004, valoarea 10x10x5cm reprezintă dimensiunea interioară declarată. Gabaritul exterior este mai mare, astfel încât dimensiunile nu trebuie interpretate ca măsurători exterioare ale cutiei.

Confundarea variantei cu presetupe cu una cu pereți netezi

Doza GEWISS GW44004 are pereți cu presetupe pentru cabluri. În gama 44 CE există și cutii cu pereți netezi, iar acestea reprezintă variante distincte chiar dacă dimensiunea poate fi apropiată.

Alegerea exclusiv după dimensiunea de 10x10cm

GW44004 este definită și prin adâncimea de 50 mm, IP55, IK08, cele 6 intrări și capacul înșurubat. O altă doză 10x10 cm nu trebuie considerată automat echivalentă fără verificarea acestor caracteristici.

Întrebări frecvente

Ce dimensiuni are doza GEWISS GW44004?

Doza de legătură GEWISS GW44004 are dimensiuni interioare de 10x10x5cm. Valorile se referă la spațiul interior, nu la gabaritul exterior al cutiei.

Ce grad de protecție are GW44004?

Doza GEWISS 44 CE GW44004 are grad de protecție IP55 și rezistență mecanică IK08.

Câte intrări are doza GEWISS GW44004?

Doza de legătură GEWISS GW44004 are 6 intrări, cu găuri de Ø29 mm, și pereți prevăzuți cu presetupe cu intrare rapidă.

Ce cabluri sunt potrivite pentru presetupele GW44004?

Presetupele cu intrare rapidă ale dozei GEWISS GW44004 sunt declarate pentru cabluri cu diametre exterioare cuprinse între 4 și 14 mm.

Din ce material este realizată GW44004?

Doza GEWISS GW44004 este realizată din tehnopolimer GWPLAST 75, gri RAL 7035, fără halogeni conform EN 60754-2 și cu clasă de izolație II.
