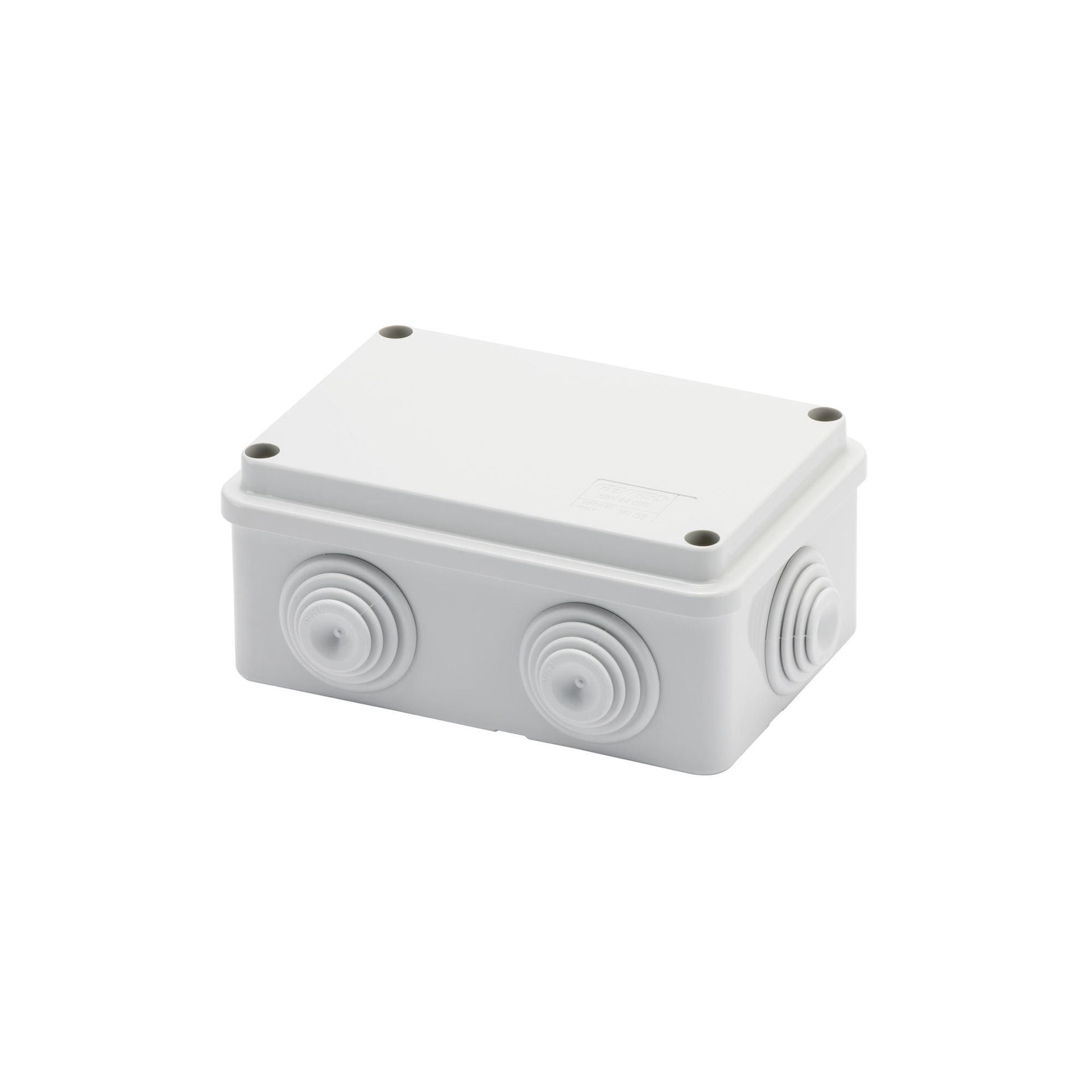

Doza derivatie aparenta GEWISS 44 CE GW44005 12x8x5cm IP55

Doza de derivație aparentă GEWISS 44 CE GW44005 este o cutie de joncțiune cu dimensiuni interioare de 12x8x5cm, protecție IP55 și rezistență mecanică IK08. Modelul are pereți cu presetupe, 6 intrări cu găuri de Ø29 mm și capac jos prins cu 4 șuruburi din oțel inoxidabil. Este realizat din tehnopolimer GWPLAST 75, gri RAL 7035, fără halogeni conform EN 60754-2 și are clasa de izolație II conform IEC 61140.

Doză de derivație aparentă 12x8x5cm

Doza de derivație aparentă GEWISS GW44005 are dimensiuni interioare de 12x8x5cm. Aceste valori reprezintă spațiul interior al cutiei și sunt importante atunci când trebuie evaluat volumul disponibil pentru realizarea conexiunilor și amplasarea componentelor compatibile.

Dimensiunile interioare nu trebuie confundate cu gabaritul exterior al dozei. Desenul dimensional GEWISS arată o construcție exterioară mai mare decât spațiul util de 12x8x5cm. Pentru înlocuirea unei doze existente sau pentru o configurație definită după proiect, codul GW44005 rămâne reperul cel mai sigur pentru identificarea variantei.

Protecție IP55 și rezistență mecanică IK08

Doza GEWISS 44 CE GW44005 are grad de protecție IP55 și rezistență mecanică IK08. Aceste caracteristici fac parte din configurația exactă a produsului și permit diferențierea sa de alte doze 44 CE cu grade IP sau construcții diferite.

Gama GEWISS 44 CE cuprinde variante IP44, IP55 și IP56, cu pereți netezi sau cu presetupe și cu mai multe tipuri de capace. Din acest motiv, dimensiunea cutiei nu este suficientă pentru alegerea produsului. Pentru GW44005 trebuie păstrate împreună dimensiunea 12x8x5cm, protecția IP55, pereții cu presetupe și capacul jos înșurubat.

6 intrări pentru cabluri prin pereții cu presetupe

Doza de derivație GEWISS GW44005 este prevăzută cu 6 intrări, fiecare având o gaură de Ø29 mm. Pereții sunt configurați cu presetupe pentru cabluri, ceea ce diferențiază această referință de dozele GEWISS cu pereți netezi.

Numărul și dimensiunea intrărilor sunt criterii utile atunci când se stabilește dacă doza corespunde traseelor prevăzute în instalație. Cele 6 intrări oferă punctele de acces disponibile în construcția modelului GW44005; ele nu trebuie confundate cu numărul de conexiuni electrice care pot fi realizate în interior.

GEWISS indică în desenul dimensional o valoare maximă de Ø25 mm asociată sistemului de intrare. Atunci când cablul și accesoriile de intrare trebuie selectate pentru o instalație concretă, compatibilitatea dimensională trebuie verificată după datele producătorului și configurația reală a cablului.

Capac jos fixat cu 4 șuruburi din oțel inoxidabil

Doza de legătură GEWISS GW44005 are un capac jos înșurubat, prins în 4 puncte cu șuruburi din oțel inoxidabil. Tipul capacului este o caracteristică relevantă pentru identificarea variantei, deoarece gama 44 CE include și alte soluții constructive.

GEWISS oferă în această familie capace joase sau adânci, oarbe sau transparente și sisteme diferite de fixare. GW44005 este varianta cu capac jos înșurubat. Dacă produsul este ales pentru înlocuirea unei cutii existente, forma generală nu este suficientă; tipul capacului și codul produsului trebuie verificate împreună.

Tehnopolimer GWPLAST 75 gri RAL 7035

Doza GEWISS GW44005 este realizată din tehnopolimer GWPLAST 75 și are culoarea gri RAL 7035. Materialul este declarat fără halogeni conform EN 60754-2, iar produsul are clasa de izolație II conform IEC 61140.

Pentru GW44005, producătorul declară test cu fir incandescent la 650°C și termopresiune cu bilă la 85°C. Aceste valori caracterizează materialul și construcția acestei referințe. Ele nu trebuie transferate automat către orice doză GEWISS doar pentru că aparține aceleiași familii comerciale.

Temperatură de funcționare între -25°C și +60°C

Doza de derivație GEWISS 44 CE GW44005 are un interval declarat de temperatură de funcționare de la -25°C la +60°C. Parametrul completează caracteristicile IP55, IK08 și clasa de izolație II ale produsului.

Intervalul de temperatură reprezintă o limită tehnică declarată pentru cutie. Nu înlocuiește verificarea cerințelor instalației, a cablurilor, a elementelor de conexiune sau a condițiilor specifice proiectului.

Conformitate pentru cutii de joncțiune 44 CE

Doza GEWISS GW44005 face parte din gama 44 CE de cutii de joncțiune pentru montaj aparent, realizate în conformitate cu EN 60670-1 și IEC 60670-22. GEWISS declară această familie pentru joncțiuni obișnuite, utilizări speciale și aplicații industriale, în funcție de configurația produsului.

Pentru GW44005, aplicația indicată este realizarea joncțiunilor obișnuite. Această informație delimitează mai bine rolul produsului decât o formulare generică precum „doză electrică”, care poate include cutii cu funcții, dimensiuni și sisteme de montaj foarte diferite.

Când alegi exact GEWISS GW44005?

Doza de derivație aparentă GEWISS GW44005 este relevantă atunci când sunt necesare dimensiuni interioare de 12x8x5cm, protecție IP55, rezistență IK08 și pereți cu presetupe. Cele 6 intrări Ø29 mm și capacul jos cu 4 șuruburi din oțel inoxidabil completează configurația modelului.

GW44005 nu trebuie confundată cu o doză GEWISS de aceeași dimensiune care are pereți netezi, alt grad de protecție sau alt tip de capac. În gama 44 CE există mai multe combinații constructive, iar diferențele pot schimba compatibilitatea cu cerințele instalației.

Pentru alte dimensiuni și configurații poate fi consultată categoria de doze electrice. Variantele aceluiași producător sunt disponibile în selecția de doze GEWISS, iar pentru întregul portofoliu poate fi consultată pagina GEWISS.

Erori frecvente

Confundarea dimensiunilor interioare cu gabaritul exterior

La doza GEWISS GW44005, valoarea 12x8x5cm reprezintă dimensiunea interioară. Spațiul exterior ocupat de cutie este mai mare, iar cele două seturi de dimensiuni nu trebuie utilizate ca și cum ar fi identice.

Alegerea după dimensiune fără verificarea pereților

Doza de derivație GEWISS GW44005 are pereți cu presetupe. O cutie GEWISS 12x8x5cm cu pereți netezi este o variantă constructivă diferită. Tipul intrărilor trebuie verificat înainte de alegere.

Confundarea IP55 cu alte variante din gama 44 CE

GW44005 are protecție IP55. Gama 44 CE include și alte grade de protecție, astfel încât apartenența la aceeași familie nu garantează aceeași valoare IP. Codul și gradul de protecție trebuie verificate pentru produsul exact.

Întrebări frecvente

Ce dimensiuni are doza GEWISS GW44005?

Doza de derivație GEWISS GW44005 are dimensiuni interioare de 12x8x5cm. Aceste valori descriu spațiul interior al cutiei, nu dimensiunile exterioare.

Ce grad de protecție are GEWISS GW44005?

Doza de derivație aparentă GEWISS GW44005 are grad de protecție IP55 și rezistență mecanică IK08.

Câte intrări are doza GW44005?

Doza GEWISS GW44005 are 6 intrări, cu găuri de Ø29 mm, iar pereții sunt prevăzuți cu presetupe pentru cabluri.

Ce tip de capac are GEWISS GW44005?

Doza de derivație GEWISS GW44005 are capac jos înșurubat, fixat cu 4 șuruburi din oțel inoxidabil.

Din ce material este realizată GW44005?

Doza GEWISS GW44005 este realizată din tehnopolimer GWPLAST 75 gri RAL 7035. Materialul este fără halogeni conform EN 60754-2, iar produsul are clasa de izolație II conform IEC 61140.
