Doza legatura GEWISS 44 CE GW44006 15x11x7cm IP55

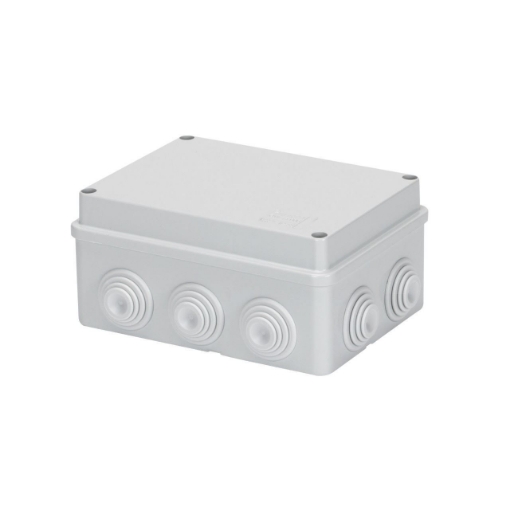

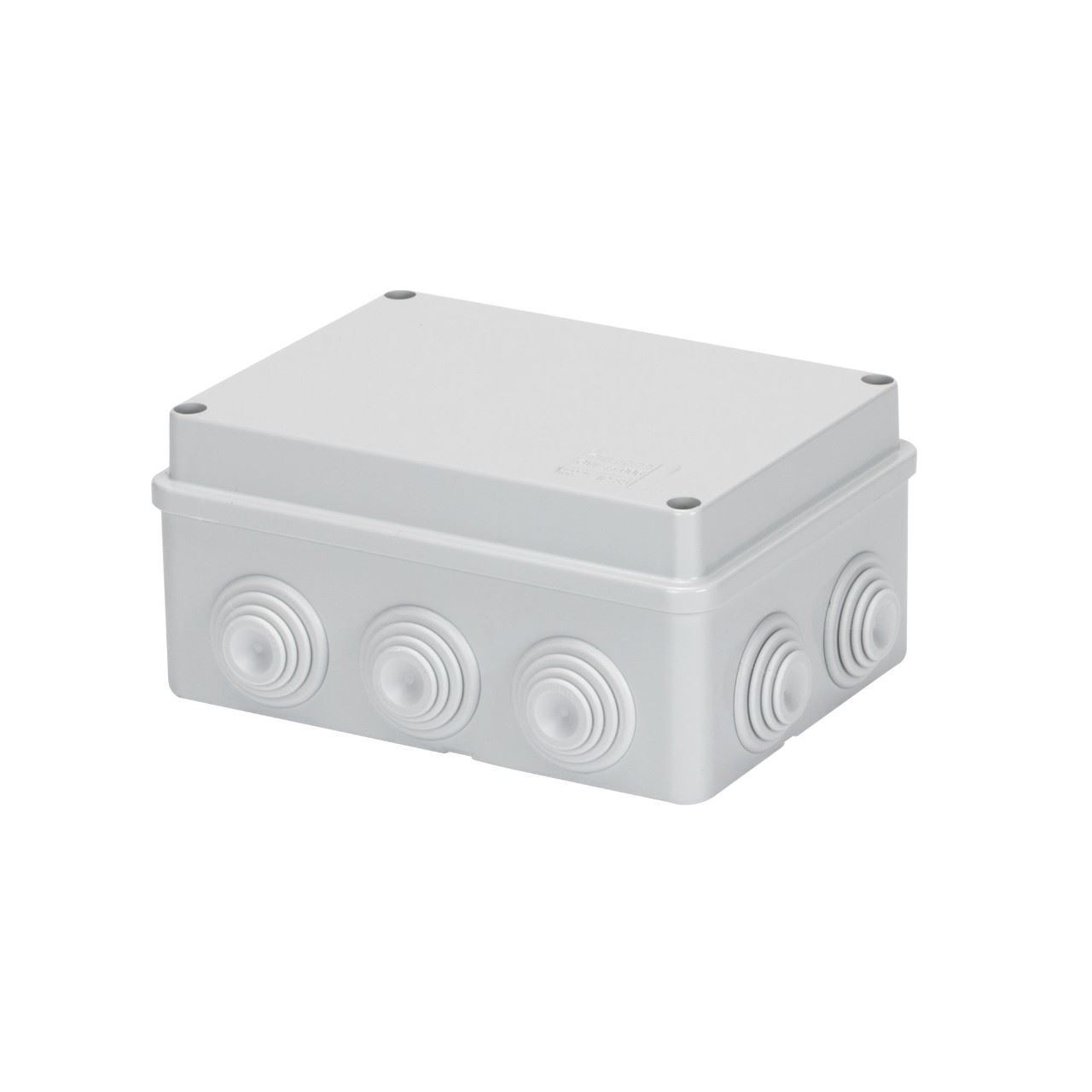

Doza de legătură GEWISS 44 CE GW44006 este o cutie de joncțiune pentru montaj aparent, cu spațiu interior de 15x11x7cm, 10 intrări Ø29 mm și pereți prevăzuți cu presetupe. Carcasa are protecție IP55 și rezistență mecanică IK08, iar capacul jos este prins cu 4 șuruburi din oțel inoxidabil. Modelul este realizat din tehnopolimer GWPLAST 75 gri RAL 7035 și are clasa de izolație II conform IEC 61140.

15x11x7cm și 10 intrări pentru o configurație mai generoasă

Doza GEWISS GW44006 oferă dimensiuni interioare de 15x11x7cm. Față de alegerea unei doze strict după lungime și lățime, adâncimea de 70 mm este la fel de importantă deoarece face parte din volumul interior disponibil pentru conexiunile realizate în cutie.

Modelul are 10 intrări cu găuri de Ø29 mm. Numărul ridicat de puncte de acces este una dintre caracteristicile care diferențiază concret GW44006 în gama 44 CE și trebuie verificat atunci când traseele de cablu ajung în cutie din mai multe direcții.

Cele 10 intrări nu reprezintă numărul de conexiuni electrice permise în interior. Ele descriu punctele de acces prevăzute în pereții cutiei. Numărul, tipul și organizarea conexiunilor trebuie stabilite separat în funcție de instalația realizată.

Pereți cu presetupe, nu varianta cu pereți netezi

Doza de legătură GEWISS GW44006 este versiunea cu pereți prevăzuți cu presetupe. Aceasta este o caracteristică de selecție importantă în familia 44 CE, deoarece GEWISS produce și cutii de joncțiune cu pereți netezi.

În desenul dimensional al modelului apare valoarea Ø25 mm MAX asociată zonei de intrare. În schimb, Ø29 mm este diametrul nominal al celor 10 găuri declarate în fișa tehnică. Cele două valori nu trebuie confundate sau prezentate ca aceeași dimensiune.

Dacă o instalație este proiectată pentru exact varianta GW44006, existența presetupelor trebuie păstrată la înlocuire. O cutie de aceeași dimensiune, dar cu pereți netezi, este o altă configurație și nu trebuie considerată automat echivalentă.

IP55 și IK08: două caracteristici diferite ale carcasei

Doza GEWISS 44 CE GW44006 are grad de protecție IP55 și rezistență mecanică IK08. IP și IK descriu proprietăți diferite și trebuie evaluate separat atunci când aceste caracteristici fac parte din cerințele proiectului.

IP55 este gradul de protecție declarat pentru această referință. În gama 44 CE există și variante cu alte grade IP, astfel încât apartenența la aceeași serie nu garantează aceeași protecție. Codul GW44006 trebuie asociat explicit cu valoarea IP55.

IK08 este valoarea declarată pentru rezistența mecanică a cutiei. O doză apropiată ca dimensiuni, dar cu altă construcție sau altă valoare IK, reprezintă o variantă tehnică diferită.

Capac jos cu 4 șuruburi din oțel inoxidabil

GW44006 este prevăzută cu un capac jos înșurubat și 4 șuruburi din oțel inoxidabil. GEWISS declară pentru strângerea șuruburilor un cuplu de 1.2 Nm.

Tipul capacului ajută la identificarea variantei, deoarece seria 44 CE include configurații cu capace simple sau adânci, oarbe sau transparente și cu sisteme diferite de fixare. GW44006 trebuie tratată ca versiunea cu capac jos prins prin șuruburi, nu ca o descriere generică pentru orice cutie din gamă.

GWPLAST 75, clasa II și intervalul de temperatură

Carcasa dozei GEWISS GW44006 este realizată din tehnopolimer GWPLAST 75 și are culoarea gri RAL 7035. Materialul este declarat fără halogeni conform EN 60754-2, iar produsul are clasa de izolație II conform IEC 61140.

Pentru această referință, GEWISS declară test cu fir incandescent la 650°C și termopresiune cu bilă la 85°C. Intervalul de temperatură de funcționare este de la -25°C la +60°C.

Aceste valori descriu produsul exact GW44006. Nu trebuie generalizate automat la alte cutii GEWISS din seria 44 CE, deoarece materialele și configurațiile disponibile în gamă pot varia.

Cum alegi GW44006 în locul unei alte doze 44 CE?

Doza de legătură GEWISS GW44006 este alegerea specifică atunci când configurația cerută combină dimensiunile interioare 150×110×70 mm, pereții cu presetupe, 10 intrări Ø29 mm, IP55 și IK08. Dacă unul dintre aceste criterii diferă, trebuie verificată o altă referință din gamă.

Dimensiunea este importantă, dar nu este singurul criteriu. Două cutii 44 CE pot avea un gabarit apropiat și totuși să difere prin pereți, capac sau gradul IP. Pentru înlocuirea unei doze existente, codul GW44006 reduce riscul confundării cu variante apropiate.

Pentru alte dimensiuni și configurații poți consulta categoria de doze electrice. Selecția dedicată producătorului este disponibilă în doze GEWISS, iar portofoliul mai larg poate fi consultat în pagina GEWISS.

Erori frecvente la alegerea GW44006

Alegerea doar după dimensiunea 15x11x7cm

Doza GEWISS GW44006 nu este definită exclusiv prin dimensiuni. Modelul are 10 intrări, pereți cu presetupe, IP55, IK08 și capac jos înșurubat. O cutie cu aceleași dimensiuni, dar cu altă configurație, nu este automat aceeași variantă.

Confundarea celor 10 intrări cu numărul de conexiuni

GW44006 are 10 intrări Ø29 mm în pereții cutiei. Numărul descrie punctele de acces pentru cabluri și nu stabilește numărul de derivații sau conexiuni care trebuie realizate în interior.

Confundarea IP55 cu IP56

Doza GEWISS GW44006 este IP55. În gama 44 CE există și cutii apropiate dimensional cu protecție IP56, dar acestea au alte referințe. Gradul IP trebuie verificat după codul produsului, nu dedus din aspect.

Întrebări frecvente despre GEWISS GW44006

Care sunt dimensiunile dozei GEWISS GW44006?

Doza de legătură GEWISS GW44006 are dimensiuni interioare de 15x11x7cm. Aceste valori se referă la spațiul interior, nu la gabaritul exterior complet.

Câte intrări are GW44006?

Doza GEWISS GW44006 are 10 intrări cu găuri de Ø29 mm și pereți prevăzuți cu presetupe.

GW44006 este IP55 sau IP56?

Doza de legătură GEWISS GW44006 are grad de protecție IP55. Variantele IP56 din gama 44 CE au alte coduri de produs.

Ce tip de capac are doza GW44006?

Doza GEWISS GW44006 are capac jos înșurubat și este prevăzută cu 4 șuruburi din oțel inoxidabil. Cuplul de strângere declarat pentru șuruburi este de 1.2 Nm.

Din ce material este realizată GEWISS GW44006?

Doza GEWISS GW44006 este realizată din tehnopolimer GWPLAST 75 gri RAL 7035, fără halogeni conform EN 60754-2, și are clasa de izolație II conform IEC 61140.
