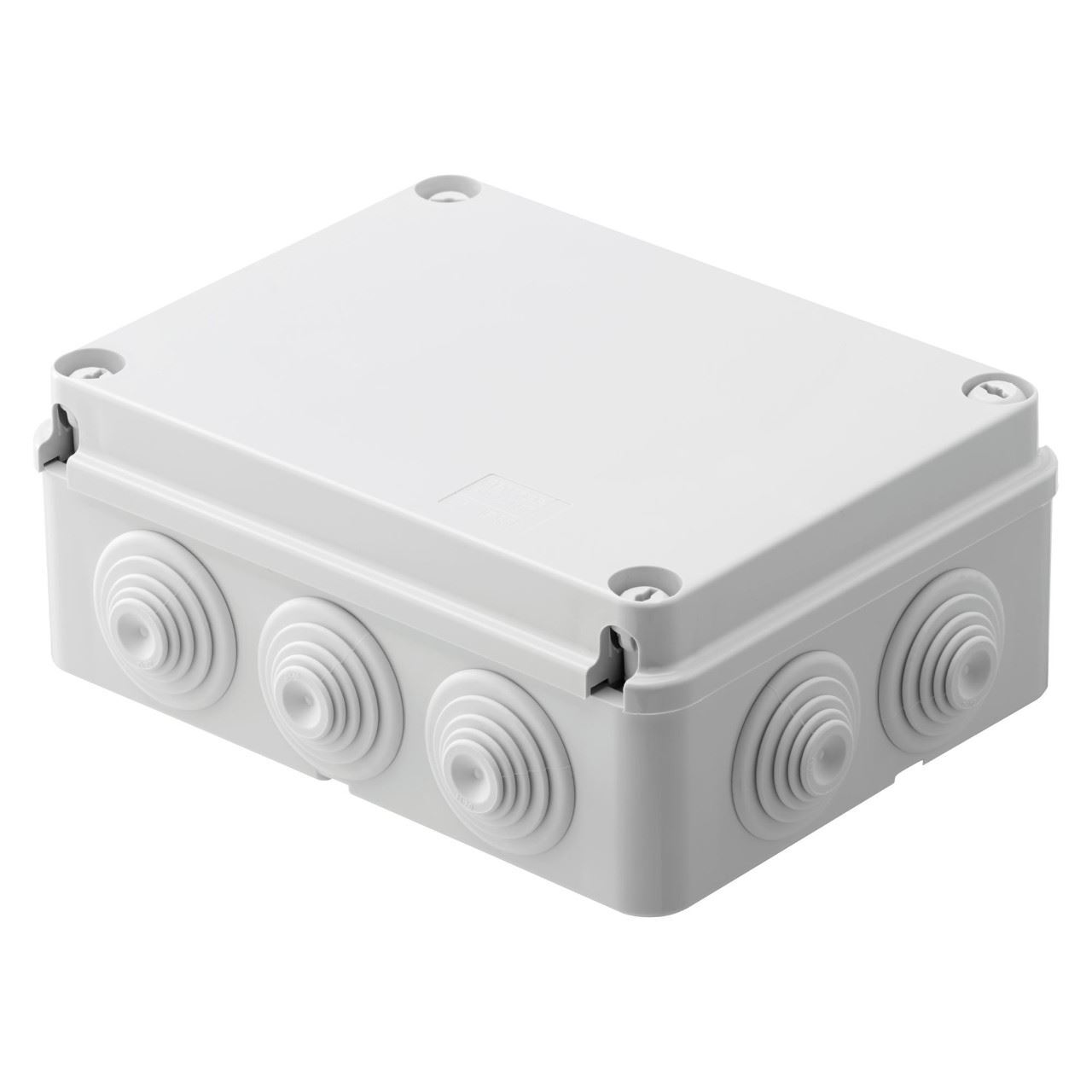

Doza legatura aparenta GEWISS GW44007 presetupe 19x14x7cm IP55

Doza de legătură aparentă GEWISS GW44007 este o doză cu presetupe, destinată realizării conexiunilor în instalații electrice. Are dimensiuni interne de 19x14x7cm, grad de protecție IP55 și rezistență mecanică IK08. Cele 10 intrări cu diametrul de 3.7 cm oferă mai multe puncte pentru introducerea cablurilor, iar capacul simplu înșurubat permite închiderea dozei după realizarea conexiunilor.

GW44007 face parte din gama GEWISS 44 CE de doze de derivație etanșe pentru montaj aparent. Carcasa este realizată din tehnopolimer GWPLAST 75, are culoare gri RAL 7035 și este fără halogeni conform EN 60754-2. Combinația dintre dimensiuni, numărul de intrări și gradele IP55 și IK08 diferențiază această variantă de dozele mai mici sau mai mari din aceeași familie.

Doză de legătură cu 10 intrări pentru cabluri

Doza de legătură GEWISS GW44007 dispune de 10 intrări cu diametrul de 3.7 cm și pereți cu presetupe pentru cabluri. Numărul de intrări este important atunci când într-un singur punct trebuie organizate mai multe trasee, deoarece permite verificarea dinainte a configurației necesare.

Dimensiunile interne de 19x14x7cm oferă reperul pentru spațiul disponibil în interiorul dozei. Acestea trebuie diferențiate de dimensiunile exterioare ale carcasei și sunt utile atunci când GW44007 este comparată cu alte doze din gama 44 CE.

În aceeași familie există variante cu alte dimensiuni și alt număr de intrări. Diferența dintre o doză cu 6, 10 sau 12 intrări poate deveni relevantă atunci când configurația traseelor este deja stabilită. Codul GW44007 identifică varianta cu dimensiuni interne de 19x14x7cm și 10 intrări cu diametrul de 3.7 cm.

Protecție IP55 și rezistență mecanică IK08

Doza de legătură aparentă GEWISS GW44007 are grad de protecție IP55. Prima cifră indică protecția împotriva prafului la un nivel care nu permite acumulări dăunătoare, iar a doua cifră corespunde protecției împotriva jeturilor de apă. Gradul IP trebuie păstrat ca reper atunci când doza este aleasă pentru un mediu în care protecția carcasei este relevantă.

Rezistența mecanică este IK08. Această caracteristică descrie rezistența carcasei la impact mecanic și completează gradul IP, fără a-l înlocui. IP și IK măsoară aspecte diferite: primul privește pătrunderea corpurilor solide și a apei, iar al doilea rezistența la impact.

GW44007 are clasa de izolație II conform IEC 61140. Pentru alegerea produsului într-o instalație trebuie urmărite împreună caracteristicile carcasei și cerințele proiectului, nu doar dimensiunea dozei.

Tehnopolimer GWPLAST 75 fără halogeni

Doza GEWISS GW44007 este realizată din tehnopolimer GWPLAST 75 și are culoare gri RAL 7035. Materialul este fără halogeni conform EN 60754-2, iar testul cu fir incandescent este de 650 °C.

Temperatura de funcționare este cuprinsă între -25 și +60 °C, iar valoarea pentru termo-presiunea cu bilă este de 85 °C. Aceste caracteristici aparțin variantei GW44007 și permit verificarea mai precisă a produsului atunci când cerințele instalației includ condițiile de mediu sau caracteristicile materialului.

Pentru alte dimensiuni și configurații poate fi consultată selecția de doze electrice, iar pentru alte produse ale aceluiași brand este disponibilă gama GEWISS.

Capac simplu cu patru șuruburi

Doza de legătură GEWISS GW44007 are capac simplu cu filet și patru șuruburi izolante, cu balamale și posibilitate de sigilare. Această configurație permite diferențierea modelului de dozele din aceeași familie care folosesc alte tipuri de capace sau alte sisteme de închidere.

Tipul capacului merită verificat atunci când sunt comparate două doze cu dimensiuni apropiate. Gama 44 CE include mai multe execuții, astfel că dimensiunea și gradul IP nu identifică întotdeauna singure produsul necesar.

Ce trebuie verificat înainte de alegere?

Primul criteriu este spațiul interior necesar. GW44007 are dimensiuni interne de 19x14x7cm. Dacă volumul necesar conexiunilor sau configurația traseelor diferă, trebuie verificată o altă dimensiune din gamă.

Al doilea criteriu este numărul intrărilor. Această variantă are 10 intrări cu diametrul de 3.7 cm. Numărul și dimensiunea intrărilor trebuie corelate cu traseele prevăzute pentru punctul de derivație.

Gradul de protecție este un alt reper important. GW44007 este IP55 și IK08. O doză cu aceleași dimensiuni, dar cu alt grad IP sau altă rezistență mecanică nu trebuie considerată automat echivalentă.

Trebuie verificat și tipul de montaj. GW44007 este o doză pentru montaj aparent, astfel că nu trebuie confundată cu o doză destinată încastrării. Codul produsului permite confirmarea finală a configurației atunci când într-un proiect apar mai multe tipuri de doze.

Erori frecvente

Alegerea dozei numai după dimensiuni

Doza de legătură GEWISS GW44007 are dimensiuni interne de 19x14x7cm, dar dimensiunea nu este singurul criteriu. Trebuie verificate și cele 10 intrări cu diametrul de 3.7 cm, IP55, IK08 și tipul de montaj aparent.

Confundarea dimensiunilor interne cu cele exterioare

Valorile de 19x14x7cm pentru GW44007 reprezintă dimensiunile interne ale dozei. Acestea nu trebuie interpretate automat drept gabaritul exterior al carcasei atunci când spațiul disponibil pentru montaj este limitat.

Confundarea IP55 cu IK08

Doza GEWISS GW44007 are atât IP55, cât și IK08. IP55 descrie protecția la pătrunderea corpurilor solide și a apei, în timp ce IK08 descrie rezistența mecanică la impact. Cele două clasificări nu sunt interschimbabile.

Ignorarea numărului de intrări

Doza de legătură GEWISS GW44007 are 10 intrări cu diametrul de 3.7 cm. Alegerea unei doze numai după dimensiune, fără verificarea intrărilor necesare pentru traseele de cablu, poate conduce la selectarea unei configurații nepotrivite.

Întrebări frecvente

Ce dimensiuni are doza GEWISS GW44007?

Doza de legătură GEWISS GW44007 are dimensiuni interne de 19x14x7cm. Valorile descriu spațiul interior al acestei variante.

Câte intrări are doza GW44007?

Doza de legătură aparentă GEWISS GW44007 are 10 intrări cu diametrul de 3.7 cm și pereți cu presetupe pentru cabluri.

Ce grad de protecție are GW44007?

Doza GEWISS GW44007 are grad de protecție IP55 și rezistență mecanică IK08. Cele două clasificări descriu tipuri diferite de protecție ale carcasei.

Din ce material este realizată doza GW44007?

Doza de legătură GEWISS GW44007 este realizată din tehnopolimer GWPLAST 75, fără halogeni conform EN 60754-2, și are culoare gri RAL 7035.

GW44007 este pentru montaj aparent?

Doza de legătură GEWISS GW44007 este destinată montajului aparent și face parte din gama 44 CE de doze de derivație pentru montare pe suprafață.
