Doza legatura GEWISS 44 CE GW44008 24x19x9cm 12 intrari IP55

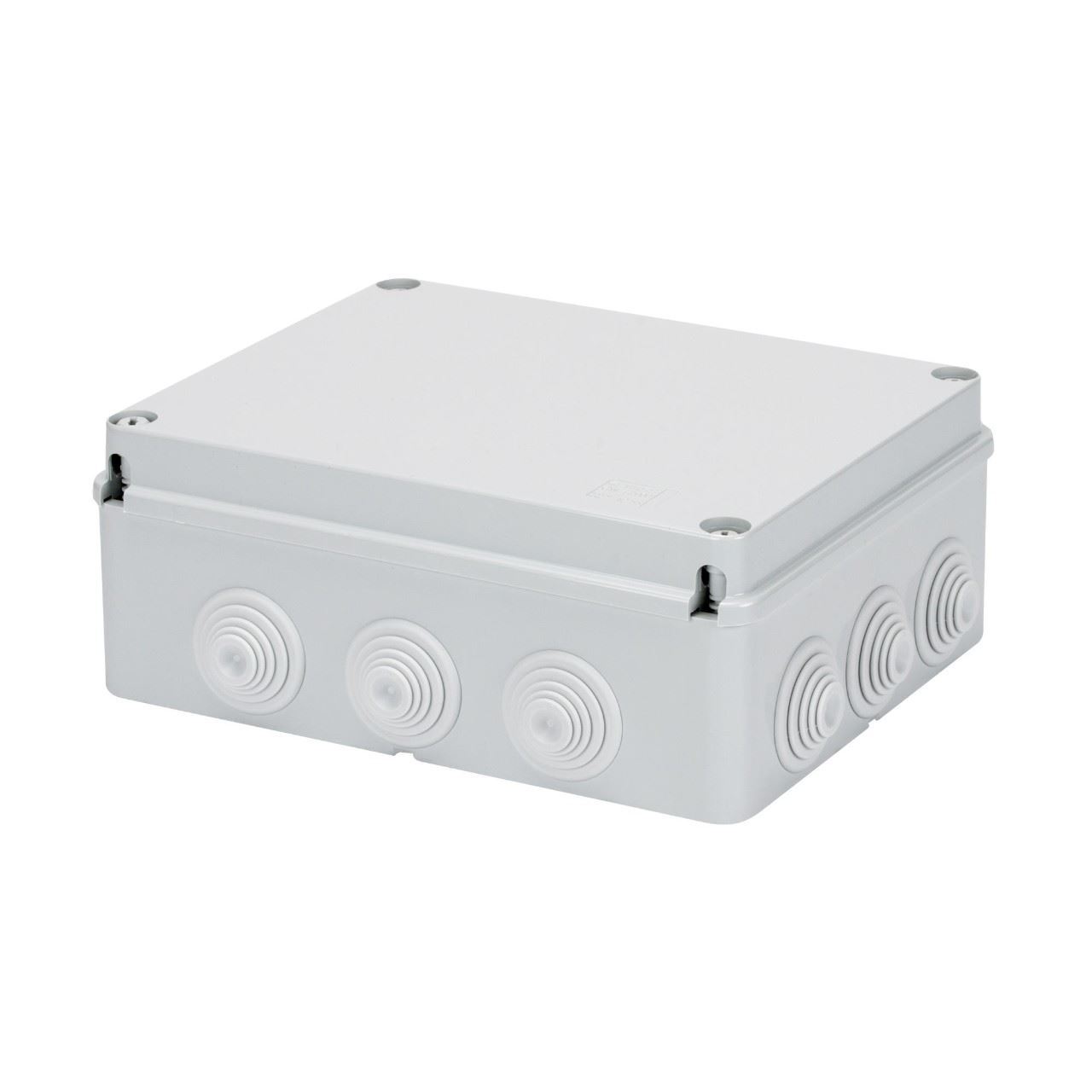

Doza de legătură GEWISS 44 CE GW44008 este o cutie de joncțiune pentru montaj aparent, cu dimensiuni interioare de 24x19x9cm, 12 intrări și pereți prevăzuți cu presetupe. Modelul are protecție IP55, rezistență mecanică IK08 și este realizat din tehnopolimer GWPLAST 75 gri RAL 7035. Capacul este jos, înșurubat, iar construcția are clasa de izolație II conform IEC 61140. Dimensiunea mai mare și cele 12 puncte de intrare fac din GW44008 o variantă care trebuie evaluată distinct față de dozele mai compacte din aceeași familie 44 CE.

12 intrări pentru organizarea mai multor trasee de cablu

Doza de legătură GEWISS GW44008 are 12 găuri de intrare cu diametrul nominal de 37 mm. Numărul intrărilor este relevant atunci când într-o singură cutie trebuie să ajungă mai multe trasee, deoarece oferă mai multe puncte de acces decât variantele mai mici ale aceleiași familii.

Cele 12 intrări nu trebuie interpretate ca 12 conexiuni electrice prestabilite. Ele reprezintă punctele fizice de acces în pereții dozei. Configurația efectivă a conexiunilor din interior depinde de instalație și de componentele utilizate.

Pentru GW44008, documentația dimensională indică și valoarea maximă Ø32 mm asociată zonei de intrare. Aceasta este diferită de valoarea Ø37 mm declarată pentru diametrul găurilor și nu trebuie confundată cu diametrul cablului acceptat de presetupă.

Presetupe rapide pentru cabluri și tuburi compatibile

GW44008 este varianta cu pereți prevăzuți cu presetupe cu intrare rapidă. GEWISS declară aceste presetupe ca fiind potrivite pentru cabluri cu diametrul exterior între 4 și 14 mm.

Pentru această referință, producătorul confirmă suplimentar compatibilitatea presetupelor rapide cu tuburi de Ø16, 20, 25 și 32 mm. Această informație este importantă deoarece diferențiază GW44008 de variantele mai mici ale gamei, pentru care configurația intrărilor poate fi diferită.

Diametrul cablului și diametrul tubului sunt două criterii separate. Intervalul 4–14 mm se referă la cabluri, în timp ce valorile 16, 20, 25 și 32 mm se referă la tuburile compatibile declarate pentru sistemul de intrare al acestei doze.

Spațiu interior de 24x19x9cm

Doza GEWISS GW44008 oferă dimensiuni interioare de 24x19x9cm. Valorile descriu spațiul disponibil în interiorul cutiei și nu gabaritul exterior complet al produsului.

Față de variantele 44 CE cu dimensiuni mai reduse, cei 90 mm de adâncime oferă un volum interior mai mare. Acest aspect poate conta atunci când se compară două doze din aceeași familie, însă alegerea nu trebuie făcută doar după volum. Numărul intrărilor, gradul IP, tipul pereților și capacul trebuie verificate simultan.

Dacă GW44008 este cumpărată pentru înlocuirea unei cutii existente, codul producătorului rămâne reperul cel mai sigur. O altă doză cu dimensiuni apropiate poate avea pereți netezi, un alt grad de protecție sau un capac diferit.

Ce oferă protecția IP55 și rezistența IK08?

Doza de legătură GEWISS GW44008 are grad de protecție IP55 și rezistență mecanică IK08. Cele două clasificări descriu proprietăți diferite ale carcasei și nu trebuie tratate ca o singură caracteristică.

IP55 este gradul IP declarat pentru această referință. Seria GEWISS 44 CE include și cutii IP44 sau IP56, astfel încât alegerea după denumirea gamei nu garantează automat același nivel de protecție.

IK08 reprezintă rezistența mecanică declarată pentru GW44008. Dacă proiectul stabilește explicit o valoare IK, aceasta trebuie verificată separat de IP și de dimensiunile cutiei.

Capac jos înșurubat și accesorii pentru păstrarea izolației

GW44008 are capac jos înșurubat, fixat în 4 puncte cu elemente izolante sigilabile cu balama. Cuplul de strângere declarat pentru șuruburi este de 1.8 Nm.

GEWISS furnizează pentru această configurație capace pentru șuruburi GW44011, destinate menținerii dublei izolații. Producătorul indică pentru cutiile cu dimensiuni de cel puțin 19x14cm utilizarea capacelor izolante pentru șuruburi sau a consolelor de fixare aparentă atunci când trebuie restabilite dubla izolație și gradul IP original al cutiei.

Această particularitate este importantă pentru GW44008 deoarece dimensiunea sa de 24x19 cm o încadrează în categoria de cutii pentru care GEWISS precizează această condiție.

GWPLAST 75 fără halogeni și clasa de izolație II

Carcasa dozei GEWISS GW44008 este realizată din tehnopolimer GWPLAST 75, în culoare gri RAL 7035. Materialul este declarat fără halogeni conform EN 60754-2.

Produsul are clasa de izolație II conform IEC 61140. Pentru material, GEWISS declară test cu fir incandescent la 650°C și test de termopresiune cu bilă la 85°C. Temperatura de funcționare este cuprinsă între -25°C și +60°C.

Aceste valori aparțin modelului GW44008 și nu trebuie extrapolate automat la orice doză GEWISS. Familia 44 CE include mai multe materiale și configurații constructive.

GW44008 sau o doză mai mică din gama 44 CE?

Doza GEWISS GW44008 devine relevantă atunci când sunt necesare simultan dimensiunile interioare 24x19x9cm, cele 12 intrări, pereții cu presetupe și protecția IP55. Dacă instalația are mai puține trasee sau necesită un volum interior mai mic, o altă dimensiune din aceeași familie poate corespunde mai bine configurației.

Diferența față de variantele mai compacte nu este doar dimensiunea. Numărul intrărilor crește, iar pentru GW44008 GEWISS confirmă compatibilitatea presetupelor cu tuburi Ø16, 20, 25 și 32 mm. De aceea, selecția după cod și după configurația reală este mai sigură decât alegerea generică a unei „doze GEWISS IP55”.

Pentru alte dimensiuni și configurații pot fi consultate dozele electrice și selecția dedicată de doze GEWISS. Pentru întregul portofoliu al producătorului este disponibilă și pagina GEWISS.

Erori frecvente la alegerea GW44008

Confundarea celor 12 intrări cu 12 conexiuni

Doza GEWISS GW44008 are 12 puncte de intrare în pereți. Acest număr nu stabilește câte conexiuni electrice trebuie sau pot fi realizate într-o anumită instalație.

Alegerea după 24x19x9cm fără verificarea gradului IP

GW44008 este varianta IP55 cu pereți prevăzuți cu presetupe. În familia GEWISS există cutii apropiate ca dimensiune, dar cu alte grade de protecție sau altă construcție. Dimensiunea singură nu identifică produsul.

Confundarea diametrului găurii cu diametrul cablului

Fișa tehnică declară 12 găuri Ø37 mm, dar presetupele rapide sunt indicate pentru cabluri Ø4–14 mm. Cele două valori descriu elemente diferite și nu trebuie folosite interschimbabil.

Întrebări frecvente despre GEWISS GW44008

Ce dimensiuni are doza GEWISS GW44008?

Doza de legătură GEWISS GW44008 are dimensiuni interioare de 24x19x9cm. Aceste dimensiuni descriu spațiul interior al cutiei.

Câte intrări are GW44008?

Doza GEWISS GW44008 are 12 găuri de intrare cu diametrul nominal de 37 mm și pereți prevăzuți cu presetupe rapide.

Ce cabluri acceptă presetupele GW44008?

Presetupele rapide ale dozei GEWISS GW44008 sunt declarate pentru cabluri cu diametrul exterior între 4 și 14 mm.

Cu ce tuburi sunt compatibile presetupele GW44008?

Pentru doza GEWISS GW44008, producătorul declară presetupele rapide compatibile cu tuburi Ø16, 20, 25 și 32 mm.

Ce grade de protecție are GW44008?

Doza de legătură GEWISS GW44008 are grad de protecție IP55 și rezistență mecanică IK08. Produsul are și clasa de izolație II conform IEC 61140.
