Doza legatura aparenta GEWISS GW44001 presetupe 65x35mm IP44

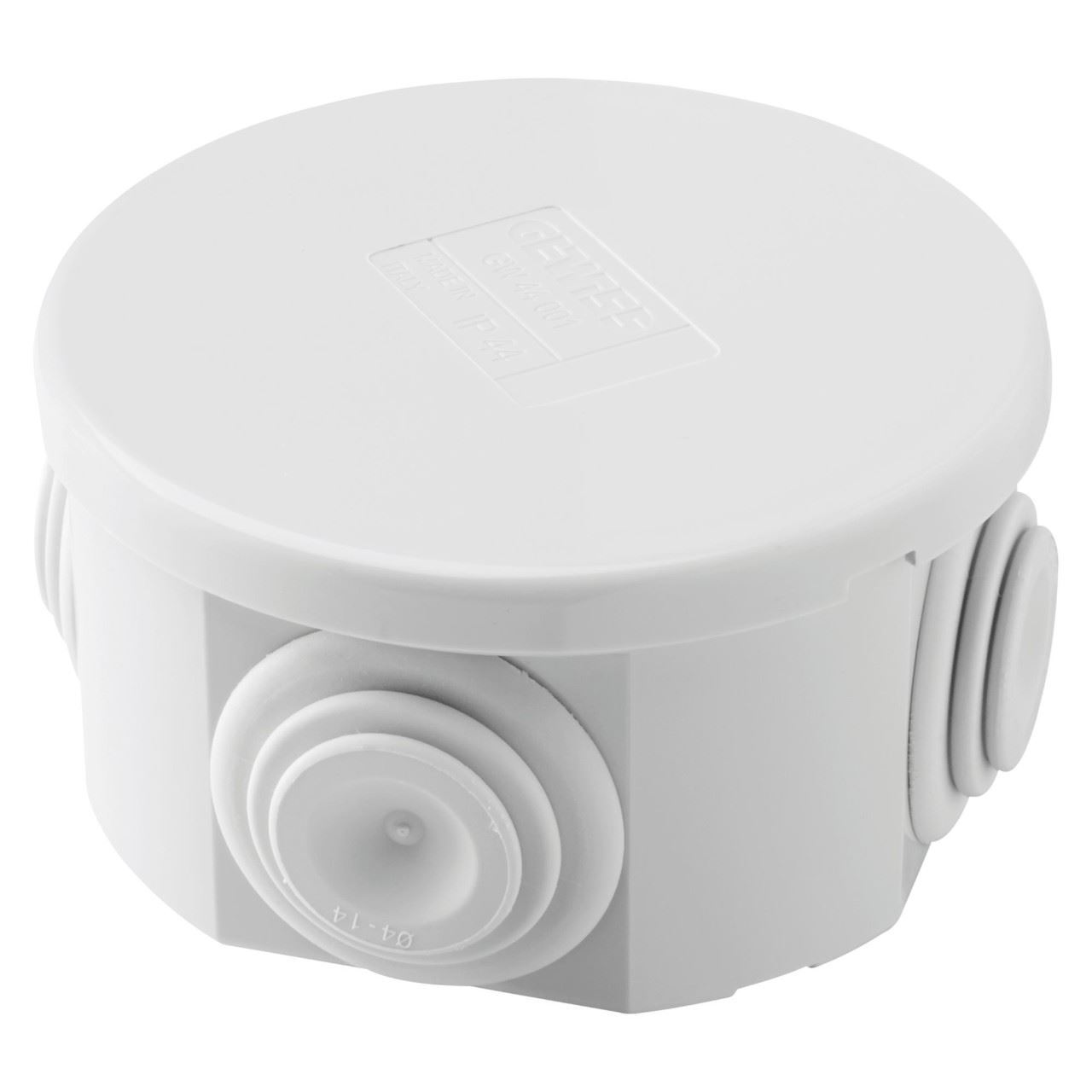

Doza de legătură aparentă GEWISS GW44001 este o cutie de joncțiune compactă, cu dimensiuni interioare 65x35 mm, destinată conexiunilor electrice obișnuite. Are grad de protecție IP44, rezistență mecanică IK07 și 4 intrări cu presetupe pentru introducerea cablurilor sau tuburilor compatibile. Formatul aparent și capacul cu închidere prin presare o fac potrivită atunci când ai nevoie de un punct de legătură accesibil, fără încastrarea dozei în perete.

Când alegi doza de legătură GEWISS GW44001

Doza de legătură GEWISS GW44001 este potrivită pentru realizarea unor joncțiuni electrice obișnuite într-o cutie montată pe suprafață. Dimensiunea compactă o recomandă pentru configurații în care numărul de conexiuni este redus și nu este necesar volumul unei doze de derivație mai mari.

Principalul avantaj practic este combinația dintre formatul aparent și intrările cu presetupe. Cablurile sau tuburile pot fi introduse prin punctele dedicate ale carcasei, iar zona conexiunilor rămâne protejată de capacul dozei.

Dacă instalația necesită multe conexiuni, echipamente modulare sau un spațiu interior mai mare, trebuie aleasă o doză cu volum corespunzător. GW44001 este concepută pentru joncțiuni normale, nu pentru a înlocui o cutie de distribuție de dimensiuni mari.

4 intrări cu presetupe pentru cabluri și tuburi

GW44001 are 4 intrări, fiecare cu diametrul nominal de 23 mm, iar pereții sunt prevăzuți cu presetupe pentru intrare rapidă. Această configurație permite organizarea accesului în doză fără utilizarea unei carcase cu pereți complet netezi.

GEWISS indică utilizarea presetupelor cu cabluri având diametrul exterior între 4 și 14 mm. Sunt acceptate și tuburi cu diametrul de 16 sau 20 mm. Aceste valori trebuie verificate înainte de alegere, pentru ca traseul existent să corespundă intrărilor prevăzute pe doză.

Diametrul cablului și diametrul tubului sunt criterii diferite. Dacă instalația intră direct cu un cablu, verifică diametrul exterior al cablului. Dacă traseul folosește tub, verifică dacă acesta este de 16 sau 20 mm.

Ce înseamnă protecția IP44

Doza de legătură GEWISS GW44001 are grad de protecție IP44. Pentru cumpărător, această valoare este relevantă atunci când instalația necesită o cutie de joncțiune cu protecție împotriva corpurilor solide mai mari de 1 mm și împotriva stropirii cu apă din diferite direcții.

IP44 nu trebuie însă tratat ca un nivel universal pentru orice amplasare. Dacă proiectul cere o protecție mai ridicată, trebuie selectată o doză declarată pentru acel grad IP. Gama GEWISS 44 CE include și variante cu niveluri de protecție superioare.

Protecția finală depinde și de păstrarea configurației prevăzute de producător. Pentru restaurarea dublei izolații și a gradului IP original atunci când sunt utilizate anumite puncte de fixare, GEWISS indică folosirea accesoriilor izolante dedicate.

Format compact pentru montaj aparent

Doza GEWISS GW44001 este destinată montajului aparent. Carcasa rămâne montată pe suprafața suportului, ceea ce o diferențiază clar de dozele încastrate pentru zidărie sau gips-carton.

Dimensiunile interioare sunt Ø 65 × 35 mm, iar dimensiunile exterioare sunt mai mari decât spațiul util interior. La alegere este important să nu confunzi dimensiunea nominală interioară cu spațiul total ocupat de carcasă.

Formatul compact este util atunci când vrei să păstrezi punctul de conexiune cât mai puțin voluminos. În schimb, dacă legăturile ocupă mult spațiu sau trebuie reunite mai multe trasee, o doză mai mare poate oferi o organizare mai potrivită.

Capac cu închidere prin presare

GW44001 este prevăzută cu un capac simplu, cu închidere prin presare. Capacul permite accesul la zona de joncțiune și păstrează configurația compactă a dozei.

Culoarea este gri RAL 7035, o nuanță utilizată frecvent în instalațiile tehnice. Carcasa este realizată din tehnopolimer GWPLAST 75 și are rezistență mecanică IK07.

Materialul este declarat fără halogeni conform EN 60754-2. Această caracteristică poate fi relevantă în proiectele unde documentația tehnică solicită explicit folosirea unor materiale fără halogeni.

Ce verifici înainte de cumpărare

• Tipul de montaj: GW44001 este o doză aparentă, nu una pentru încastrare.
• Dimensiunea: spațiul interior este Ø 65 × 35 mm.
• Intrările: doza are 4 intrări cu presetupe.
• Cablurile: presetupele sunt prevăzute pentru cabluri cu diametrul de 4-14 mm.
• Tuburile: sunt indicate tuburi cu diametrul de 16 sau 20 mm.
• Protecția: modelul are grad IP44 și rezistență mecanică IK07.

Pentru alte dimensiuni și configurații poți consulta gama de doze electrice. Pentru alte soluții ale aceluiași producător poți vedea gama GEWISS.

Erori frecvente

Alegerea GW44001 doar după dimensiunea de 65x35 mm

Doza GEWISS GW44001 trebuie aleasă și după tipul de montaj, numărul intrărilor și gradul IP. O altă doză cu dimensiuni apropiate poate avea pereți netezi, alt sistem de închidere sau alt nivel de protecție.

Confundarea unei doze aparente cu una încastrată

GW44001 este o doză de legătură pentru montaj aparent. Dacă instalația este realizată sub tencuială, trebuie aleasă o doză proiectată pentru montaj încastrat.

Omiterea verificării diametrului cablului

Presetupele dozei GEWISS GW44001 sunt prevăzute pentru cabluri cu diametrul exterior de 4-14 mm. Un cablu aflat în afara acestui interval nu trebuie considerat compatibil doar pentru că poate fi apropiat dimensional de intrarea dozei.

Presupunerea că IP44 este suficient pentru orice mediu

GW44001 are protecție IP44. Dacă instalația impune un nivel superior de protecție, trebuie selectată o variantă GEWISS declarată pentru cerința respectivă.

Întrebări frecvente

Ce tip de doză este GEWISS GW44001?

Doza de legătură GEWISS GW44001 este o cutie de joncțiune aparentă din gama 44 CE, destinată conexiunilor electrice obișnuite și prevăzută cu 4 intrări cu presetupe.

Ce cabluri pot intra în doza GW44001?

Doza GEWISS GW44001 are presetupe pentru cabluri cu diametrul exterior între 4 și 14 mm. Pentru traseele realizate cu tub sunt indicate diametre de 16 și 20 mm.

GW44001 este pentru montaj aparent sau încastrat?

Doza GEWISS GW44001 este destinată montajului aparent, pe suprafață. Nu este o doză pentru montaj sub tencuială.

Ce protecție are doza GEWISS GW44001?

Doza de legătură GEWISS GW44001 are grad de protecție IP44 și rezistență mecanică IK07. Aceste caracteristici trebuie comparate cu cerințele concrete ale instalației.

Câte intrări are GW44001?

Doza GEWISS GW44001 are 4 intrări cu presetupe, cu diametrul nominal al găurilor de 23 mm. Alegerea trebuie corelată cu numărul și dimensiunea traseelor care trebuie introduse în cutie.
