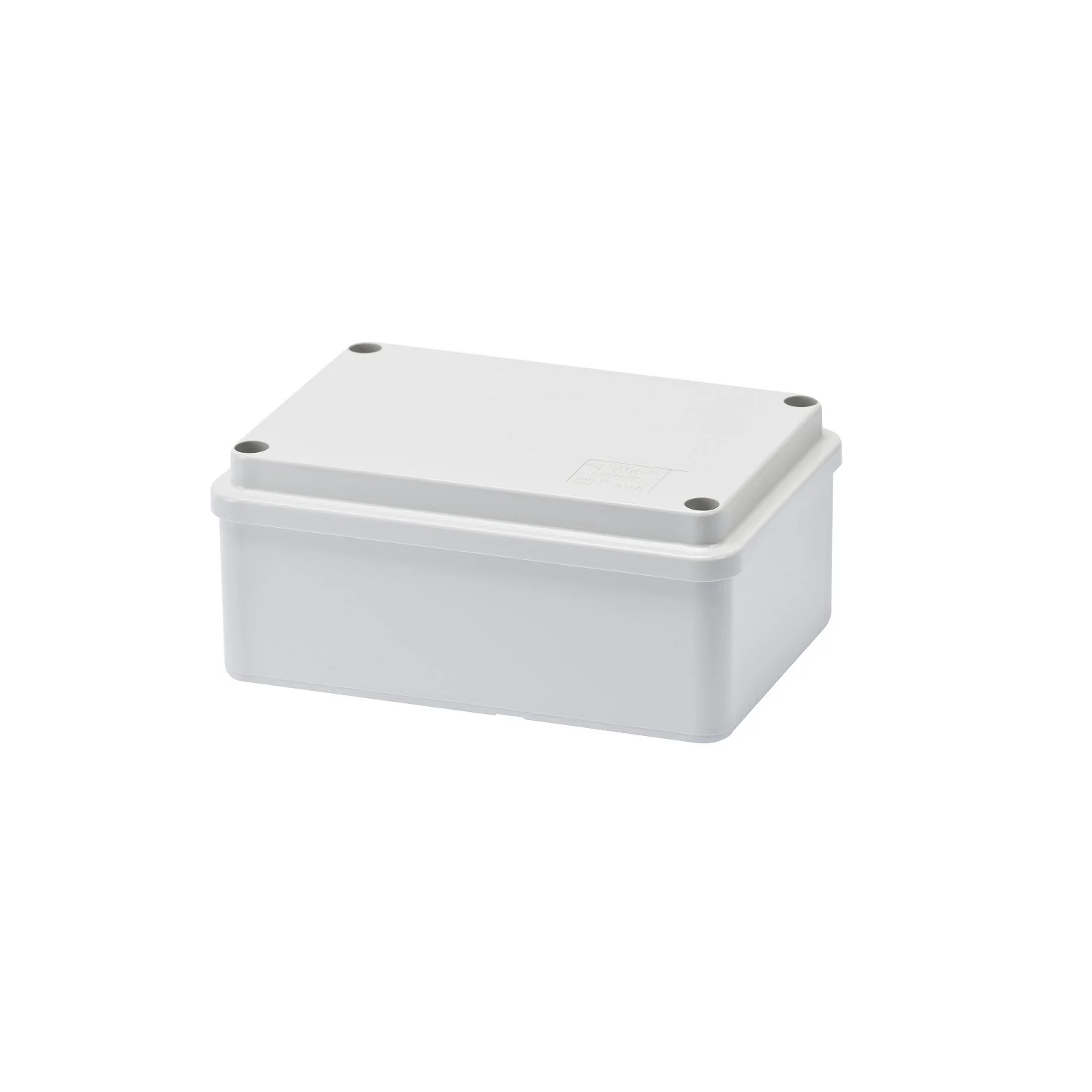

Doza legatura etansa GEWISS 44 CE GW44205 12x8x5cm IP56

Doza de legătură etanșă GEWISS 44 CE GW44205 este o cutie de joncțiune pentru montaj aparent, cu dimensiuni interioare de 12x8x5cm, grad de protecție IP56 și rezistență mecanică IK08. Modelul are pereți netezi în care pot fi realizate găuri de până la Ø29 mm și un capac jos fixat cu 4 șuruburi din oțel inoxidabil. Carcasa este fabricată din tehnopolimer GWPLAST 75 gri RAL 7035, fără halogeni conform EN 60754-2, iar produsul are clasa de izolație II conform IEC 61140.

De ce contează pereții netezi la GW44205?

Doza de legătură GEWISS GW44205 are pereți netezi, fără presetupe cu intrare rapidă integrate în construcție. Pentru acești pereți, producătorul declară posibilitatea realizării unor găuri cu diametrul maxim de 29 mm.

Această configurație este importantă la alegere deoarece diferențiază GW44205 de alte doze 44 CE cu aceleași dimensiuni sau dimensiuni apropiate, dar prevăzute din fabrică cu presetupe. Pereții netezi permit stabilirea pozițiilor de intrare în funcție de configurația instalației, în limitele constructive declarate pentru cutie.

Valoarea Ø29 mm se referă la diametrul maxim al găurilor ce pot fi realizate. Nu reprezintă automat diametrul unui cablu și nu trebuie utilizată ca limită de compatibilitate pentru conductor fără verificarea elementului de intrare folosit.

Dimensiuni interioare 12x8x5cm

GW44205 oferă un spațiu interior de 12x8x5cm. Aceste valori sunt dimensiunile utile din interiorul cutiei și trebuie diferențiate de gabaritul exterior al carcasei.

Dimensiunea interioară este relevantă atunci când se evaluează spațiul disponibil pentru conexiuni și pentru organizarea conductoarelor. Dacă într-un singur punct sunt necesare mai multe conexiuni sau componente de dimensiuni mai mari, trebuie verificat dacă volumul interior al acestei variante este suficient pentru configurația proiectată.

Pentru înlocuirea unei doze existente, codul GW44205 rămâne un reper mai sigur decât dimensiunea singură. În gama GEWISS 44 CE există mai multe combinații de dimensiuni, pereți și grade de protecție.

Protecție IP56 și rezistență mecanică IK08

Doza de legătură etanșă GEWISS GW44205 are grad de protecție IP56 și rezistență mecanică IK08. Cele două clasificări descriu caracteristici diferite ale carcasei și trebuie verificate separat atunci când instalația impune cerințe explicite de protecție.

IP56 este una dintre diferențele importante față de variantele GEWISS 44 CE IP55 cu dimensiuni apropiate. Alegerea unei doze doar după formatul 12x8x5cm poate conduce la selectarea unei referințe cu alt grad IP sau alt tip de pereți.

IK08 completează configurația produsului prin valoarea declarată pentru rezistența mecanică. Dacă acest criteriu face parte din proiect, trebuie păstrat împreună cu IP56 și cu restul caracteristicilor modelului GW44205.

Capac jos fixat cu 4 șuruburi din oțel inoxidabil

Doza GEWISS GW44205 are un capac jos înșurubat, fixat cu 4 șuruburi din oțel inoxidabil. Cuplul de strângere declarat pentru șuruburi este de 1 Nm.

Tipul capacului este un criteriu real de diferențiere în seria 44 CE. Gama include capace înalte sau joase, oarbe sau transparente și diferite sisteme de fixare. GW44205 trebuie identificată ca varianta cu capac jos fixat prin șuruburi.

Împreună cu produsul sunt prevăzute capace pentru șuruburi GW44211 pentru menținerea dublei izolații. GEWISS indică separat accesoriul GW44622 pentru restaurarea izolației.

GWPLAST 75 fără halogeni și clasa de izolație II

Carcasa dozei de legătură GEWISS GW44205 este realizată din tehnopolimer GWPLAST 75 și are culoarea gri RAL 7035. Materialul este declarat fără halogeni conform EN 60754-2.

Produsul are clasa de izolație II conform IEC 61140. Pentru material, GEWISS declară test cu fir incandescent la 650°C și test de termopresiune cu bilă la 85°C.

Temperatura de funcționare declarată este cuprinsă între -25°C și +60°C. Aceste valori caracterizează referința GW44205 și nu trebuie transferate automat către orice doză GEWISS doar pentru că aparține aceleiași game comerciale.

O doză pentru conexiuni obișnuite din gama 44 CE

GEWISS declară GW44205 pentru realizarea conexiunilor obișnuite. Produsul face parte din gama 44 CE de cutii de joncțiune etanșe pentru montaj aparent, realizate în conformitate cu EN 60670-1 și IEC 60670-22.

Această încadrare ajută la diferențierea produsului de cutiile destinate altor funcții sau de dozele pentru montarea directă a aparatajului. GW44205 este o cutie de joncțiune, iar alegerea ei trebuie făcută după spațiul necesar pentru conexiuni, tipul intrărilor și nivelul de protecție cerut.

Când alegi exact GEWISS GW44205?

Doza de legătură etanșă GEWISS GW44205 este relevantă atunci când sunt necesare dimensiuni interioare de 12x8x5cm, pereți netezi, protecție IP56 și rezistență IK08. Dacă instalația necesită o variantă cu presetupe integrate sau un alt grad de protecție, trebuie verificată o altă referință.

Erori frecvente

Confundarea GW44205 cu o doză IP55 cu presetupe

GW44205 este o doză GEWISS IP56 cu pereți netezi. O variantă 12x8x5cm cu presetupe și IP55 reprezintă un produs diferit, chiar dacă dimensiunile interioare sunt identice.

Interpretarea valorii Ø29 mm ca diametru de cablu

La GW44205, Ø29 mm reprezintă diametrul maxim al găurilor ce pot fi realizate în pereții netezi. Nu este o valoare declarată pentru diametrul cablului.

Alegerea exclusiv după dimensiuni

Dimensiunea 12x8x5cm nu identifică singură doza GEWISS GW44205. Pentru produsul exact trebuie verificate și IP56, IK08, pereții netezi și tipul capacului.

Întrebări frecvente

Ce dimensiuni are doza GEWISS GW44205?

Doza de legătură GEWISS GW44205 are dimensiuni interioare de 12x8x5cm. Valorile descriu spațiul interior, nu gabaritul exterior complet.

GW44205 are presetupe?

Nu. Doza de legătură GEWISS GW44205 are pereți netezi. În aceștia pot fi realizate găuri cu diametrul maxim declarat de 29 mm.

Ce grad de protecție are GW44205?

Doza GEWISS GW44205 are grad de protecție IP56 și rezistență mecanică IK08.

Ce tip de capac are GW44205?

Doza GEWISS GW44205 are capac jos înșurubat și 4 șuruburi din oțel inoxidabil. Cuplul de strângere declarat este de 1 Nm.

Din ce material este realizată GW44205?

Doza de legătură GEWISS GW44205 este realizată din tehnopolimer GWPLAST 75 gri RAL 7035, fără halogeni conform EN 60754-2, și are clasa de izolație II.
