Doza legatura GEWISS 44 CE GW44009 30x22x12cm IP55

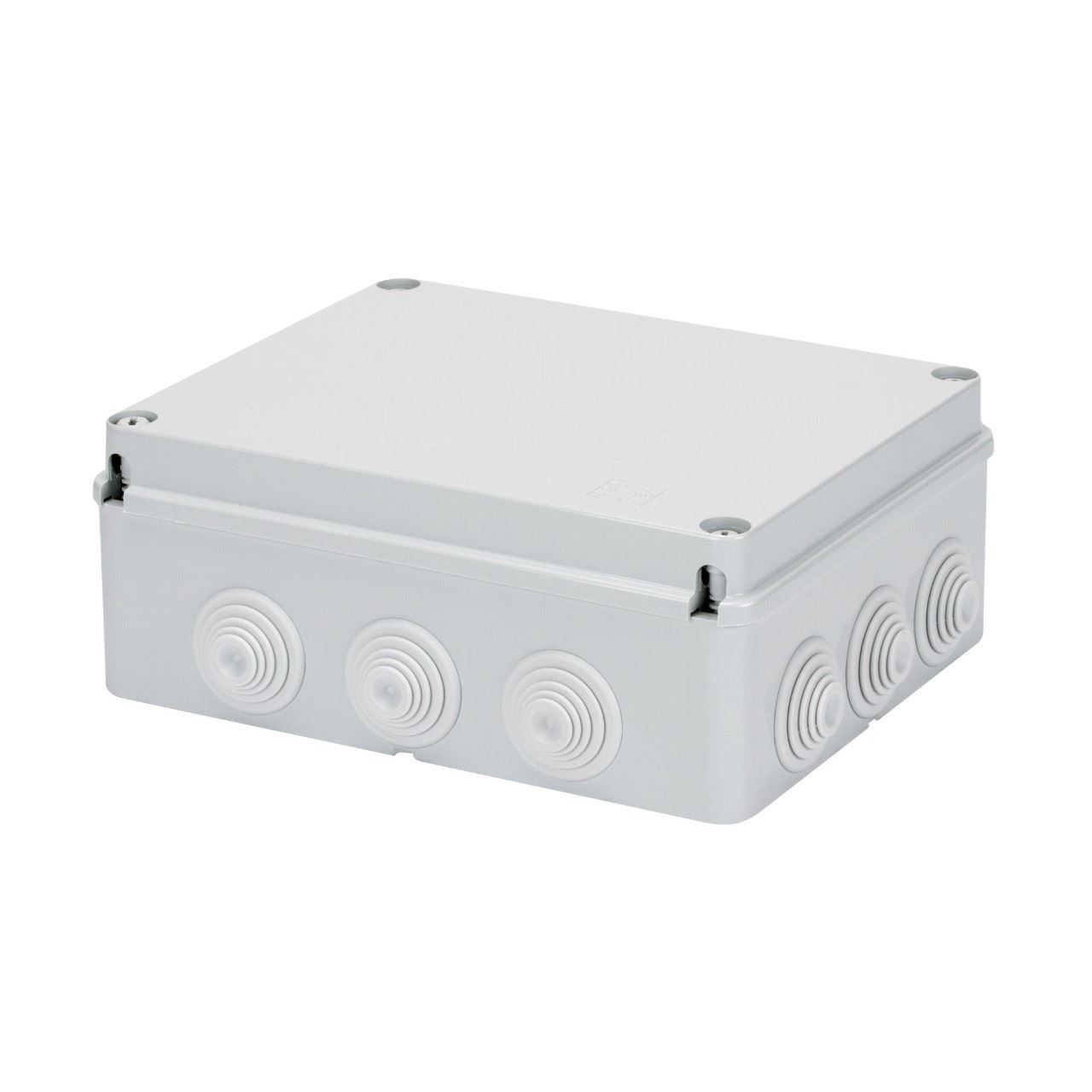

Doza de legătură GEWISS 44 CE GW44009 este o cutie de joncțiune pentru montaj aparent, cu dimensiuni interioare de 30x22x12cm, protecție IP55 și rezistență mecanică IK08. Modelul are 12 intrări Ø48 mm și pereți cu presetupe cu intrare rapidă, iar capacul jos este fixat prin 4 elemente izolante, sigilabile și articulate. Carcasa este realizată din tehnopolimer GWPLAST 75 gri RAL 7035, fără halogeni conform EN 60754-2, și are clasa de izolație II conform IEC 61140.

GW44009 oferă un volum interior de 30x22x12cm

Doza de legătură GEWISS GW44009 are dimensiuni interioare de 30x22x12cm. Aceste valori reprezintă spațiul util din interiorul cutiei și sunt un criteriu important atunci când trebuie organizate mai multe conexiuni sau când traseele de cablu necesită o cutie mai generoasă decât variantele compacte din gama 44 CE.

Dimensiunile comerciale nu trebuie confundate cu gabaritul exterior. Desenul dimensional GEWISS indică valori exterioare mai mari, astfel încât pentru înlocuirea unei cutii deja montate trebuie verificat atât codul GW44009, cât și spațiul disponibil pentru întreaga carcasă.

Adâncimea de 120 mm diferențiază această variantă de dozele 44 CE cu baze mai puțin adânci. Alegerea doar după lungime și lățime poate duce la selectarea unui model cu alt volum interior.

12 intrări Ø48 mm pentru traseele de cablu

Doza GEWISS GW44009 are 12 găuri de intrare cu diametrul nominal de 48 mm. Acestea sunt dispuse în pereții prevăzuți cu presetupe și oferă punctele de acces pentru cablurile sau tuburile compatibile cu configurația produsului.

Numărul de 12 intrări nu reprezintă numărul de derivații electrice care trebuie realizate în interior. El descrie exclusiv punctele fizice de acces disponibile în construcția cutiei. Numărul efectiv de conexiuni depinde de instalație și de elementele de conexiune utilizate.

În desenul dimensional apare și valoarea Ø40 mm MAX pentru zona de intrare. Aceasta nu trebuie confundată cu Ø48 mm, care este diametrul nominal al găurii declarat în fișa tehnică.

Presetupe rapide pentru cabluri și tuburi compatibile

Pereții dozei de legătură GEWISS GW44009 sunt echipați cu presetupe cu intrare rapidă. GEWISS declară aceste presetupe potrivite pentru cabluri cu diametrul exterior cuprins între 4 și 14 mm.

Pentru referințele GW44009, GW44010 și GW44011, producătorul indică și compatibilitatea presetupelor rapide cu tuburi de Ø16, 20, 25, 32 și 40 mm. Această plajă este mai extinsă decât cea declarată pentru unele cutii 44 CE mai mici și trebuie asociată exact cu produsele pentru care GEWISS o confirmă.

Diametrul cablului și diametrul tubului sunt criterii diferite. Intervalul 4–14 mm se referă la cabluri, iar valorile Ø16–40 mm la tuburile compatibile cu sistemul de intrare.

IP55 și IK08 pentru carcasa GW44009

Doza GEWISS 44 CE GW44009 are grad de protecție IP55 și rezistență mecanică IK08. Cele două clasificări caracterizează aspecte diferite ale carcasei și trebuie verificate separat atunci când fac parte din cerințele instalației.

IP55 este valoarea specifică acestei referințe. Gama 44 CE include și cutii IP44 sau IP56, deci simpla apartenență la aceeași familie nu garantează același grad de protecție.

IK08 completează datele privind rezistența mecanică. O cutie cu aceleași dimensiuni, dar cu alt grad IP, altă rezistență IK sau altă configurație a pereților reprezintă un produs diferit.

Capac jos înșurubat cu 4 elemente izolante

Doza de legătură GEWISS GW44009 are capac jos înșurubat. Fixarea este realizată în 4 puncte prin elemente izolante, sigilabile și articulate, iar cuplul de strângere declarat este de 1.8 Nm.

GEWISS furnizează capacele pentru șuruburi GW44011 pentru menținerea dublei izolații. Pentru cutiile cu dimensiuni de cel puțin 190×140 mm, producătorul precizează utilizarea capacelor izolante pentru șuruburi sau a suporturilor de fixare aparentă atunci când trebuie restabilite dubla izolație și gradul IP original al cutiei.

GW44009 depășește acest prag dimensional, astfel încât această condiție este relevantă pentru produsul exact și nu trebuie omisă atunci când configurația de montaj o cere.

GWPLAST 75 fără halogeni și clasa de izolație II

Carcasa dozei GEWISS GW44009 este realizată din tehnopolimer GWPLAST 75, în culoare gri RAL 7035. Materialul este declarat fără halogeni conform EN 60754-2.

Produsul are clasa de izolație II conform IEC 61140. Pentru material sunt declarate o încercare cu fir incandescent la 650°C și o valoare de 85°C la testul de termopresiune cu bilă.

Temperatura de funcționare declarată este cuprinsă între -25°C și +60°C. Aceste caracteristici trebuie tratate ca parametri ai modelului GW44009 și nu generalizate automat la alte cutii GEWISS fabricate din alte materiale sau în alte configurații.

De ce GW44009 și nu o altă doză 44 CE?

Doza de legătură GEWISS GW44009 devine relevantă atunci când configurația necesită simultan dimensiuni interioare de 300×220×120 mm, 12 intrări Ø48 mm, pereți cu presetupe, IP55 și IK08. Aceste elemente formează o combinație mai utilă pentru identificare decât denumirea generică „doză GEWISS”.

În cadrul seriei 44 CE există numeroase dimensiuni, capace și tipuri de pereți. O cutie poate avea un volum apropiat, dar pereți netezi sau alt grad IP. Codul GW44009 este, prin urmare, reperul cel mai sigur atunci când se urmărește înlocuirea exactă a unei cutii existente.

Pentru alte configurații pot fi consultate dozele electrice și selecția dedicată de doze GEWISS. Pentru întregul portofoliu al producătorului este disponibilă pagina GEWISS.

Erori frecvente

Confundarea dimensiunilor interioare cu cele exterioare

La doza GEWISS GW44009, valoarea 30x22x12cm reprezintă dimensiunea interioară. Gabaritul exterior este mai mare, deci spațiul fizic necesar pentru montaj nu trebuie calculat doar după aceste trei valori.

Confundarea găurii Ø48 mm cu diametrul cablului

GW44009 are 12 găuri Ø48 mm, însă presetupele rapide sunt declarate pentru cabluri Ø4–14 mm. Diametrul găurii și diametrul cablului descriu lucruri diferite.

Alegerea unei cutii doar după IP55

Doza GEWISS GW44009 este IP55, dar același grad de protecție poate exista și pe alte cutii 44 CE. Pentru selectarea variantei corecte trebuie verificate și dimensiunile, cele 12 intrări, tipul pereților și capacul.

Întrebări frecvente

Ce dimensiuni are doza GEWISS GW44009?

Doza de legătură GEWISS GW44009 are dimensiuni interioare de 300×220×120 mm. Valorile se referă la spațiul interior al cutiei.

Câte intrări are GW44009?

Doza GEWISS GW44009 are 12 găuri de intrare cu diametrul nominal de 48 mm și pereți prevăzuți cu presetupe.

Ce cabluri acceptă presetupele GW44009?

Presetupele rapide ale dozei GEWISS GW44009 sunt declarate pentru cabluri cu diametrul exterior între 4 și 14 mm.

Ce tuburi sunt compatibile cu presetupele GW44009?

Pentru GW44009, GEWISS declară compatibilitatea presetupelor cu tuburi Ø16, 20, 25, 32 și 40 mm.

Ce protecție are doza GW44009?

Doza de legătură GEWISS GW44009 are protecție IP55, rezistență mecanică IK08 și clasa de izolație II conform IEC 61140.
