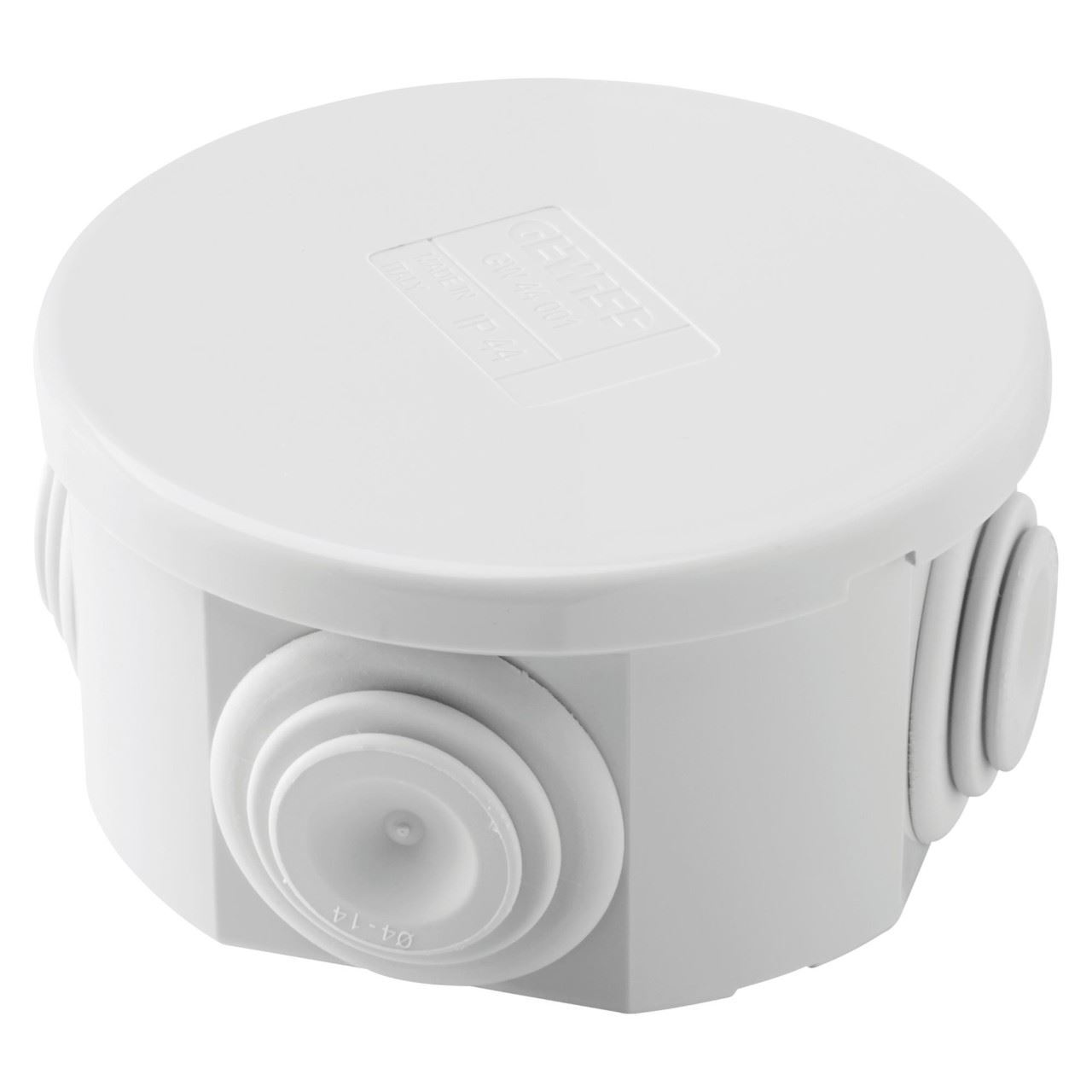

Doza legatura aparenta GEWISS GW44002 presetupe 8x4cm IP44

Doza de legătură aparentă GEWISS GW44002 este destinată realizării conexiunilor electrice obișnuite și face parte din gama 44 CE. Are dimensiuni interioare 8x4cm, 4 intrări cu presetupe, grad de protecție IP44 și rezistență mecanică IK07. Presetupele cu intrare rapidă sunt prevăzute pentru cabluri cu diametrul exterior de 4-14mm și tuburi de 1.6 sau 2cm, astfel încât compatibilitatea traseelor poate fi verificată înainte de alegerea dozei.

Când alegi doza de legătură GEWISS GW44002

GW44002 este o cutie de joncțiune pentru montaj aparent, destinată conexiunilor electrice obișnuite. Este o variantă compactă pentru situațiile în care legăturile trebuie realizate într-o doză montată pe suprafață și sunt necesare intrări deja prevăzute cu presetupe.

În alegerea acestei doze contează în special patru elemente: spațiul interior disponibil, numărul intrărilor, dimensiunile cablurilor sau tuburilor care trebuie introduse și gradul de protecție cerut. GW44002 oferă un spațiu interior de 8x4cm și 4 intrări, fiecare cu diametrul găurii de 23mm.

Modelul poate fi o alegere mai potrivită decât o doză cu pereți netezi atunci când configurația instalației beneficiază de presetupele cu intrare rapidă prevăzute de producător. Dacă sunt necesare mai multe intrări, un volum interior diferit sau un grad IP superior, trebuie aleasă o altă variantă din gama de doze corespunzătoare cerințelor instalației.

Dimensiuni interioare 8x4cm

GEWISS declară pentru GW44002 dimensiuni interioare 8x4cm. Primul reper reprezintă diametrul interior, iar valoarea de 40mm reprezintă adâncimea interioară. Doza are formă circulară, aspect important atunci când este comparată cu modelele pătrate sau dreptunghiulare din aceeași familie.

Dimensiunea interioară este relevantă pentru spațiul disponibil conexiunilor. O doză nu trebuie aleasă numai după diametrul cablurilor care intră în ea; trebuie verificat și dacă volumul interior este adecvat numărului și tipului de conexiuni prevăzute în instalație.

Față de GEWISS GW44001, care are dimensiuni interioare 6.5x3.5cm, GW44002 oferă un format interior mai mare, de 8x4cm. Dacă varianta mai mică devine restrictivă pentru configurația necesară, GW44002 oferă un pas intermediar fără trecerea directă la o cutie de joncțiune mult mai voluminoasă.

4 intrări cu presetupe pentru cabluri și tuburi

Doza GEWISS GW44002 are 4 intrări cu găuri de 2.3cm. Pereții sunt prevăzuți cu presetupe pentru intrare rapidă, aceasta fiind una dintre caracteristicile care identifică exact varianta GW44002 în gama 44 CE.

Producătorul indică utilizarea presetupelor cu cabluri având diametrul exterior între 4 și 14mm. Pentru traseele realizate cu tuburi, sunt indicate diametre de 1.6 și 2cm.

Aceste valori sunt utile înainte de cumpărare deoarece permit eliminarea unei variante incompatibile fără a te baza doar pe dimensiunea generală a dozei. Pentru un cablu trebuie verificat diametrul exterior al cablului care trece prin presetupă, nu secțiunea conductorului din interior.

Cele 4 intrări permit abordarea dozei din mai multe direcții, dar numărul lor nu trebuie confundat cu numărul conexiunilor electrice care pot fi realizate în interior. Configurația legăturilor depinde de spațiul disponibil și de instalația concretă.

IP44 și IK07: ce trebuie urmărit la alegere

GW44002 are grad de protecție IP44 și rezistență mecanică IK07. Aceste valori sunt declarate explicit de GEWISS pentru produs și trebuie comparate cu cerințele locului în care va fi utilizată doza.

IP44 nu trebuie transformat într-o afirmație generică precum „potrivită pentru orice utilizare la exterior”. Gradul IP descrie nivelul de protecție al produsului în condițiile prevăzute de standard, iar alegerea pentru o anumită amplasare trebuie făcută după cerințele reale ale instalației.

Dacă proiectul solicită IP55, IP56 sau un alt nivel de protecție, GW44002 nu trebuie aleasă doar pentru că face parte din gama 44 CE. În această situație trebuie selectată o variantă care are explicit gradul IP cerut.

Capac simplu cu închidere prin presare

Doza de legătură GEWISS GW44002 este echipată cu un capac simplu cu închidere prin presare. Acesta este un alt element care diferențiază produsul de cutiile de joncțiune cu capace fixate prin șurub, cu închidere la un sfert de tură sau de variantele cu capac transparent.

Pentru cumpărător, tipul capacului este relevant mai ales atunci când produsul trebuie să corespundă unei configurații existente. Nu toate dozele GEWISS 44 CE de dimensiuni apropiate folosesc aceeași combinație de pereți, presetupe și sistem de închidere.

Tehnopolimer GWPLAST 75, gri RAL 7035

GW44002 este realizată din tehnopolimer GWPLAST 75 și are culoare gri RAL 7035. Materialul este declarat fără halogeni conform EN 60754-2. GEWISS indică și clasa de izolație II conform IEC 61140.

Pentru această variantă este declarată o rezistență la testul cu fir incandescent de 650°C și o temperatură de funcționare de la -25°C la +60°C. Aceste valori pot conta atunci când documentația proiectului impune verificarea unor parametri tehnici specifici, dar pentru alegerea comercială uzuală criteriile principale rămân dimensiunea, intrările, compatibilitatea cablurilor și tuburilor și gradul IP.

GW44002 sau GW44001?

Ambele modele sunt doze de legătură aparente GEWISS din gama 44 CE, cu presetupe și protecție IP44. Diferența practică importantă este dimensiunea interioară: GW44001 are 6.5x3.5cm, în timp ce GW44002 are 8x4cm.

GW44002 oferă astfel mai mult spațiu interior și păstrează configurația cu 4 intrări. Alegerea nu trebuie făcută automat în favoarea variantei mai mari: dacă spațiul oferit de modelul compact este suficient, acesta poate rămâne adecvat. Dacă este necesar un volum interior mai mare, GW44002 devine varianta de luat în calcul.

Pentru alte dimensiuni și configurații pot fi consultate dozele electrice disponibile în catalog, iar produsele aceluiași producător pot fi găsite în gama GEWISS.

Ce verifici înainte de cumpărare

• Montajul: GW44002 este destinată montajului aparent.
• Dimensiunea interioară: 8x4cm.
• Intrările: doza are 4 intrări, cu găuri de 2.3cm.
• Cablurile: presetupele sunt prevăzute pentru diametre exterioare de 4-14mm.
• Tuburile: sunt indicate diametre de 1.6 și 2cm.
• Protecția: modelul are IP44 și rezistență mecanică IK07.

Erori frecvente

Interpretarea dimensiunii 8x4cm ca dimensiune exterioară

GEWISS declară 8x4cm ca dimensiune interioară pentru GW44002. Această valoare nu trebuie folosită ca gabarit exterior al produsului atunci când spațiul disponibil pentru montaj este foarte strict.

Confundarea diametrului cablului cu secțiunea conductorului

Intervalul 4-14mm se referă la diametrul exterior al cablului acceptat de presetupa cu intrare rapidă. Nu reprezintă secțiunea electrică a conductorului.

Alegerea dozei numai după gradul IP44

Două doze IP44 nu sunt automat echivalente. La GW44002 trebuie verificate și montajul aparent, dimensiunea interioară 8x4cm, cele 4 intrări și compatibilitatea presetupelor.

Presupunerea că IP44 înseamnă utilizare universală în exterior

GW44002 are grad IP44. Dacă amplasarea sau proiectul necesită un grad de protecție superior, trebuie aleasă o doză care declară explicit nivelul respectiv.

Întrebări frecvente

Care sunt dimensiunile dozei GEWISS GW44002?

Doza GEWISS GW44002 are dimensiuni interioare 8x4cm. Acestea nu trebuie confundate cu dimensiunile exterioare ale carcasei.

Câte intrări are GW44002?

Doza de legătură GEWISS GW44002 are 4 intrări cu găuri de 2.3cm și pereți prevăzuți cu presetupe pentru intrare rapidă.

Ce cabluri pot trece prin presetupele GW44002?

Presetupele GEWISS GW44002 sunt prevăzute pentru cabluri cu diametrul exterior între 4 și 14mm. Pentru tuburi, producătorul indică diametre de 16 și 20mm.

GW44002 este o doză pentru montaj aparent?

Da. GEWISS GW44002 face parte din gama 44 CE de cutii de joncțiune din tehnopolimer pentru montaj pe suprafață.

Care este diferența dintre GW44002 și GW44001?

GW44002 are dimensiuni interioare Ø80x40mm, în timp ce GW44001 are 6.5x3.5cm. Ambele au 4 intrări cu presetupe și grad IP44, dar GW44002 oferă un spațiu interior mai mare.
