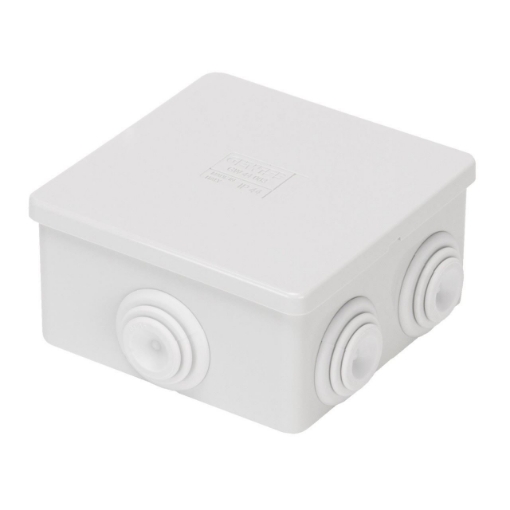

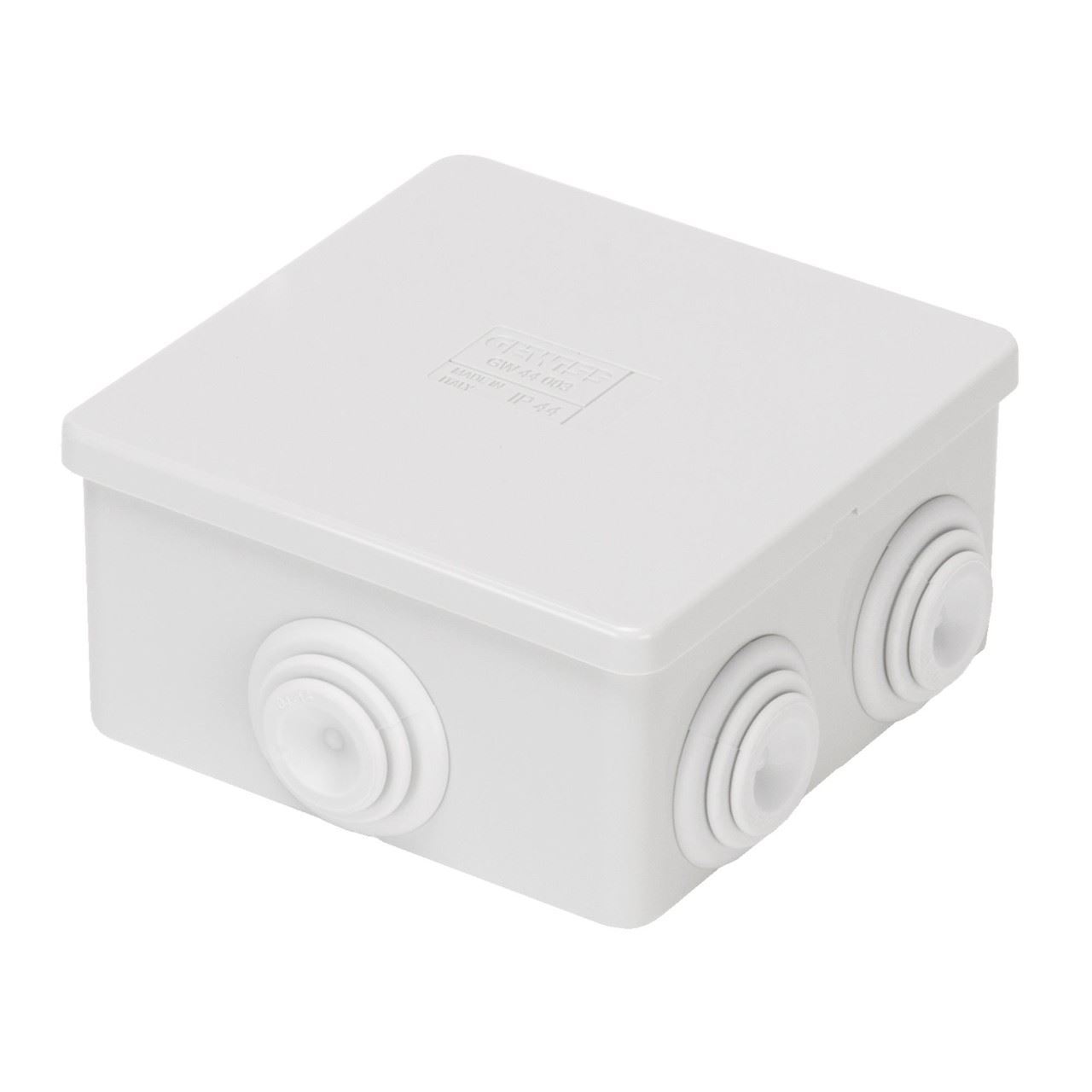

Doza legatura aparenta GEWISS GW44003 presetupe 8x8x4cm IP44

Doza de legătură aparentă GEWISS GW44003 este destinată realizării conexiunilor electrice obișnuite și face parte din gama 44 CE. Are dimensiuni interioare de 8x8x4cm, 6 intrări cu presetupe, grad de protecție IP44 și rezistență mecanică IK07. Presetupele cu intrare rapidă sunt prevăzute pentru cabluri cu diametrul exterior de 4-14mm și tuburi de 16 sau 20mm, oferind o configurație practică pentru trasee care intră în doză din mai multe direcții.

Când alegi doza de legătură GEWISS GW44003

GW44003 este o cutie de joncțiune pentru montaj aparent, potrivită atunci când conexiunile electrice trebuie realizate într-o carcasă separată, montată pe suprafață. Formatul pătrat și cele 6 intrări o diferențiază de modelele circulare mai mici din aceeași familie.

Dimensiunile interioare de 8x8x4cm oferă un reper clar pentru spațiul disponibil conexiunilor. Înainte de cumpărare trebuie luate în calcul atât volumul necesar în interior, cât și numărul și direcția traseelor care trebuie introduse în doză.

Cele 6 intrări pot fi utile atunci când configurația instalației implică mai multe trasee decât permit modelele cu 4 intrări. Numărul mai mare de intrări nu înseamnă însă automat că GW44003 este alegerea potrivită pentru orice conexiune: dimensiunea cablurilor sau tuburilor și gradul de protecție necesar trebuie verificate separat.

Format pătrat cu dimensiuni interioare de 8x8x4cm

GEWISS declară pentru GW44003 dimensiuni interioare de 8x8x4cm. Spre deosebire de GW44001 și GW44002, care au un format circular, GW44003 are un format pătrat.

Această diferență este relevantă atunci când alegi doza după spațiul necesar conexiunilor și după configurația traseelor. O formă pătrată poate oferi o organizare diferită a legăturilor față de o doză circulară, iar cele 6 intrări permit distribuirea traseelor pe mai multe laturi.

Dimensiunile menționate sunt dimensiuni interioare. Dacă spațiul exterior disponibil pentru montarea dozei este limitat, acestea nu trebuie utilizate ca dimensiuni de gabarit ale carcasei.

6 intrări cu presetupe

Doza GEWISS GW44003 are 6 intrări și pereți prevăzuți cu presetupe pentru intrare rapidă. Configurația este una dintre diferențele practice față de GW44002, care are 4 intrări.

Presetupele sunt prevăzute pentru cabluri cu diametrul exterior cuprins între 4 și 14mm. Pentru traseele realizate cu tub, GEWISS indică diametre de 16 și 20mm.

Aceste limite trebuie verificate înainte de alegerea produsului. Valoarea de 4-14mm reprezintă diametrul exterior al cablului complet care trebuie să treacă prin presetupă și nu secțiunea electrică a conductorului.

Cele 6 intrări oferă mai multe posibilități pentru aducerea traseelor în aceeași doză, însă nu trebuie confundate cu numărul conexiunilor electrice care pot fi realizate în interior. Numărul și tipul legăturilor depind de configurația instalației și de spațiul efectiv necesar acestora.

Protecție IP44 și rezistență mecanică IK07

GW44003 are grad de protecție IP44 și rezistență mecanică IK07. Pentru alegerea corectă, aceste valori trebuie comparate cu cerințele concrete ale instalației și ale amplasamentului.

IP44 nu trebuie interpretat ca un nivel universal de protecție pentru orice mediu. Dacă proiectul sau locul de montaj solicită un grad IP superior, trebuie selectată o cutie de joncțiune care declară explicit nivelul necesar.

În același mod, IK07 reprezintă nivelul de rezistență mecanică declarat pentru GW44003. Este o caracteristică utilă pentru identificarea tehnică a produsului, dar nu înlocuiește verificarea condițiilor reale în care va fi utilizată doza.

Capac simplu cu închidere prin presare

Doza de legătură GEWISS GW44003 este prevăzută cu un capac simplu cu închidere prin presare. Această configurație trebuie luată în calcul atunci când produsul este comparat cu alte cutii de joncțiune care folosesc capace fixate prin șurub sau alte sisteme de închidere.

Pentru o înlocuire, codul GW44003 rămâne un reper mai sigur decât alegerea numai după dimensiune. În gama 44 CE există mai multe variante de cutii de joncțiune, iar dimensiunile apropiate nu garantează aceeași configurație a pereților, intrărilor sau capacului.

Tehnopolimer gri RAL 7035 fără halogeni

GW44003 este realizată din tehnopolimer GWPLAST 75 și are culoare gri RAL 7035. Materialul este declarat fără halogeni conform EN 60754-2.

GEWISS declară pentru această cutie și clasa de izolație II conform IEC 61140, precum și o rezistență la testul cu fir incandescent de 650°C. Aceste informații pot deveni criterii de selecție atunci când documentația instalației solicită verificarea lor.

Pentru alegerea comercială obișnuită, cele mai utile repere rămân însă tipul de montaj, dimensiunile interioare de 8x8x4cm, cele 6 intrări cu presetupe, compatibilitatea cu traseele și gradul IP44.

GW44003 sau GW44002?

GW44002 și GW44003 sunt doze de legătură aparente GEWISS din gama 44 CE, dar au formate diferite. GW44002 are un spațiu interior circular de Ø8x4cm și 4 intrări, în timp ce GW44003 are un format pătrat de 8x8x4cm și 6 intrări.

GW44003 este astfel mai potrivită atunci când configurația necesită spațiul interior oferit de formatul pătrat și mai multe puncte de intrare. Dacă o doză circulară mai compactă cu 4 intrări este suficientă, GW44002 poate rămâne varianta adecvată.

Alegerea între cele două nu trebuie făcută doar după faptul că ambele au IP44. Forma, spațiul interior și numărul intrărilor au consecințe directe asupra modului în care poate fi organizată conexiunea.

Pentru alte dimensiuni și configurații pot fi consultate dozele electrice, iar pentru alte produse ale producătorului este disponibilă gama GEWISS.

Ce verifici înainte de cumpărare

• Montajul: GW44003 este o doză de legătură aparentă.
• Dimensiunile interioare: 8x8x4cm.
• Intrările: modelul are 6 intrări cu presetupe.
• Cablurile: presetupele acceptă diametre exterioare de 4-14mm.
• Tuburile: sunt indicate diametre de 16 și 20mm.
• Protecția: modelul are grad IP44 și rezistență mecanică IK07.

Erori frecvente

Interpretarea dimensiunilor de 8x8x4cm ca dimensiuni exterioare

GEWISS declară 8x8x4cm ca dimensiuni interioare pentru GW44003. Dacă spațiul disponibil pentru instalare este limitat, trebuie verificate separat dimensiunile exterioare necesare montajului.

Confundarea GW44003 cu GW44002

GW44003 are format pătrat de 8x8x4cm și 6 intrări. GW44002 are format circular și 4 intrări. Cele două modele nu trebuie considerate echivalente doar pentru că au aceeași adâncime interioară și grad IP44.

Confundarea diametrului cablului cu secțiunea conductorului

Intervalul 4-14mm indicat pentru presetupe se referă la diametrul exterior al cablului, nu la secțiunea conductorului.

Alegerea dozei numai după IP44

Gradul IP este doar unul dintre criterii. Pentru GW44003 trebuie verificate și formatul de 8x8x4cm, cele 6 intrări, montajul aparent și dimensiunile traseelor care trebuie introduse în doză.

Întrebări frecvente

Care sunt dimensiunile dozei GEWISS GW44003?

Doza GEWISS GW44003 are dimensiuni interioare de 8x8x4cm și un format pătrat. Valorile nu reprezintă dimensiunile exterioare ale carcasei.

Câte intrări are GW44003?

Doza de legătură GEWISS GW44003 are 6 intrări cu presetupe pentru introducerea cablurilor sau tuburilor compatibile.

Ce cabluri sunt compatibile cu presetupele GW44003?

Presetupele dozei GEWISS GW44003 sunt prevăzute pentru cabluri cu diametrul exterior de 4-14mm. Pentru tuburi sunt indicate diametre de 16 și 20mm.

GW44003 este pentru montaj aparent?

Da. GEWISS GW44003 este o cutie de joncțiune din gama 44 CE destinată montajului pe suprafață.

Care este diferența dintre GW44003 și GW44002?

GW44003 are format pătrat, dimensiuni interioare de 8x8x4cm și 6 intrări, în timp ce GW44002 este circulară și are 4 intrări. Ambele variante au grad de protecție IP44.
