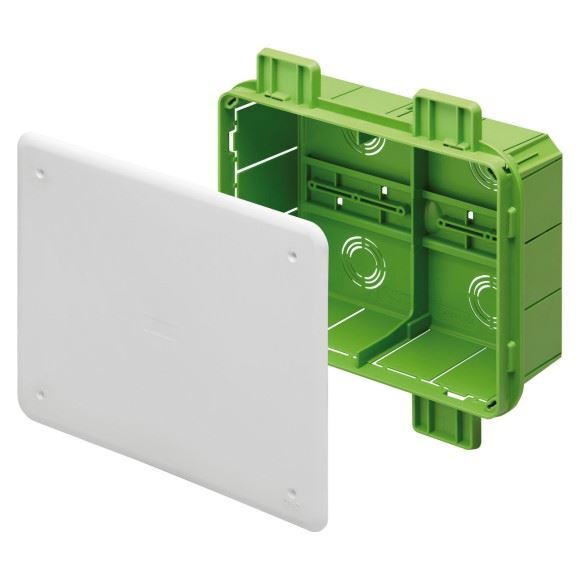

Doza legatura rigips GEWISS Green Wall GW48006PM 196x152x75mm 2 compartimente sina DIN

Doza de legătură rigips GEWISS Green Wall GW48006PM este concepută pentru realizarea conexiunilor și integrarea echipamentelor în pereți din gips-carton și alte structuri ușoare. Are dimensiuni exterioare de 196x152x75 mm, 2 compartimente și șină DIN integrată în partea posterioară. Fiecare compartiment oferă spațiu pentru 4.5 module EN 50022. Formatul este util atunci când o doză de aparat obișnuită nu oferă suficient loc pentru conexiunile sau dispozitivele care trebuie grupate într-un singur punct accesibil.

Mai mult spațiu pentru conexiuni în pereți din gips-carton

GW48006PM este o doză de derivație și conexiune realizată pentru montaj încastrat în pereți ușori și din gips-carton. Nu trebuie confundată cu o doză simplă pentru montarea unei prize sau a unui întrerupător: dimensiunile de 196x152x75 mm și organizarea interioară permit utilizarea ei pentru configurații mai ample.

Acest format devine relevant atunci când într-un singur punct trebuie reunite mai multe conexiuni sau când instalația include dispozitive care trebuie păstrate în interiorul unei carcase accesibile. În loc ca toate componentele să fie concentrate într-un spațiu restrâns, cele două compartimente permit o organizare mai clară.

Pentru alte dimensiuni și configurații poate fi consultată gama de doze GEWISS.

Două compartimente pentru organizarea interiorului

Doza GEWISS GW48006PM este împărțită în 2 compartimente. Fiecare compartiment este prevăzut pentru 4.5 module EN 50022, ceea ce permite repartizarea dispozitivelor pe două zone distincte.

Separarea este utilă mai ales în configurațiile unde sunt montate mai multe componente și trebuie păstrată o structură ordonată în interiorul dozei. Cele două compartimente nu trebuie însă interpretate ca două module: fiecare zonă are propria capacitate de 4.5 module.

Dacă necesarul depășește spațiul disponibil în GW48006PM, gama Green Wall include și doze mai mari, cu un număr diferit de compartimente. Alegerea dimensiunii trebuie făcută în funcție de echipamentele și conexiunile care trebuie integrate.

Șină DIN integrată pentru dispozitive compatibile

Un avantaj important al GW48006PM este șina DIN integrată pe partea posterioară. Aceasta permite fixarea dispozitivelor compatibile direct în interiorul dozei și elimină necesitatea improvizării unui suport separat pentru astfel de echipamente.

Compatibilitatea fiecărui dispozitiv trebuie verificată separat. Faptul că un echipament poate fi fixat pe șină DIN nu înseamnă automat că dimensiunile și disiparea sa sunt potrivite pentru această doză.

Putere maximă disipabilă de 11W

Pentru GW48006PM, GEWISS declară o putere maximă disipabilă de 11W, calculată conform CEI 23-49. Valoarea devine importantă dacă în interior sunt montate dispozitive care degajă căldură în timpul funcționării.

Cei 11W nu reprezintă puterea circuitelor care pot trece prin doză. Este limita de putere disipabilă în interiorul carcasei în condițiile de calcul declarate de producător.

Prin urmare, atunci când doza este folosită pentru dispozitive active, spațiul fizic disponibil este doar unul dintre criterii. Trebuie verificată și disiparea echipamentelor instalate.

Protecție și construcție pentru pereți ușori

GW48006PM este realizată din tehnopolimer fără halogeni și face parte din gama Green Wall dedicată pereților din gips-carton și structurilor ușoare. Documentația GEWISS indică pentru această familie grad de protecție IP40 și rezistență mecanică IK07.

Pentru partea verde încastrată a dozei este declarat testul cu fir incandescent la 850°C conform EN 60695-2-11. Această valoare descrie încercarea materialului și nu reprezintă temperatura normală de utilizare a produsului.

Construcția este prevăzută pentru fixarea pe panouri sau pe structura metalică a pereților ușori, conform sistemului Green Wall. Acesta este un criteriu important de diferențiere față de varianta apropiată GW48006, destinată montajului în zidărie.

Capac alb pentru acces după montaj

Doza GW48006PM este prevăzută cu un capac alb RAL 9016. După finalizarea lucrării, capacul rămâne partea accesibilă a dozei și permite revenirea la conexiunile sau echipamentele din interior atunci când este necesar.

Suprafața capacului este pregătită de GEWISS pentru a facilita vopsirea, ceea ce ajută la integrarea lui vizuală în finisajul peretelui. Producătorul livrează și kitul de șuruburi Ø3x38 mm pentru fixarea capacului.

GW48006PM sau o doză obișnuită de aparat?

GW48006PM este potrivită atunci când instalația necesită mai mult decât montarea unui singur mecanism de priză sau întrerupător. Cele 2 compartimente, dimensiunile de 196x152x75 mm și șina DIN integrată oferă spațiu pentru conexiuni și pentru anumite dispozitive modulare.

Pentru un punct simplu de aparataj, o doză dedicată prizei sau întrerupătorului poate fi o soluție mai compactă. GW48006PM are sens atunci când trebuie creat un punct de derivație, conexiune sau integrare a unor echipamente în interiorul peretelui.

Pentru alte variante poate fi consultată selecția de doze electrice.

Ce verifici înainte de alegere

Primul criteriu este tipul peretelui. GW48006PM este varianta Green Wall pentru pereți ușori și din gips-carton. Pentru zidărie există un produs diferit, chiar dacă dimensiunile pot fi apropiate.

Verifică apoi spațiul disponibil și necesarul interior. Doza măsoară 196x152x75 mm, are 2 compartimente și oferă câte 4.5 module EN 50022 pentru fiecare compartiment.

Dacă intenționezi să montezi dispozitive pe șina DIN, trebuie verificate dimensiunile și disiparea acestora. Puterea maximă disipabilă declarată pentru GW48006PM este de 11W.

Codul GW48006PM este util și pentru evitarea confuziei cu alte doze GEWISS Green Wall de dimensiuni și capacități diferite.

Erori frecvente

Confundarea GW48006PM cu varianta pentru zidărie

GW48006PM este realizată pentru pereți din gips-carton și alte structuri ușoare. Varianta GW48006 are dimensiuni similare, dar este destinată unei alte metode de instalare.

Considerarea celor 2 compartimente drept 2 module

Doza GEWISS GW48006PM are 2 compartimente, iar fiecare dintre ele oferă spațiu pentru 4.5 module EN 50022. Compartimentele și modulele descriu caracteristici diferite.

Alegerea doar după dimensiunile exterioare

Dimensiunile de 196x152x75 mm nu sunt suficiente pentru identificarea produsului. Trebuie verificate și montajul pentru gips-carton, cele 2 compartimente, șina DIN și codul GW48006PM.

Ignorarea puterii disipabile

Dacă în GW48006PM sunt montate dispozitive active, trebuie luată în calcul puterea maximă disipabilă de 11W declarată pentru doză. Faptul că un aparat încape fizic în interior nu este singurul criteriu.

Întrebări frecvente

Ce dimensiuni are doza GEWISS GW48006PM?

Doza de legătură rigips GEWISS GW48006PM are dimensiuni exterioare de 196x152x75 mm.

Câte compartimente are GW48006PM?

GW48006PM are 2 compartimente. Fiecare compartiment oferă spațiu pentru 4.5 module EN 50022.

Doza GW48006PM are șină DIN?

Da. GEWISS GW48006PM este prevăzută cu șină DIN integrată în partea posterioară pentru fixarea dispozitivelor compatibile.

GW48006PM este pentru gips-carton?

Da. GW48006PM face parte din gama Green Wall și este concepută pentru montaj încastrat în pereți din gips-carton și structuri ușoare.

Care este puterea maximă disipabilă pentru GW48006PM?

GEWISS declară pentru GW48006PM o putere maximă disipabilă de 11W, calculată conform CEI 23-49.
