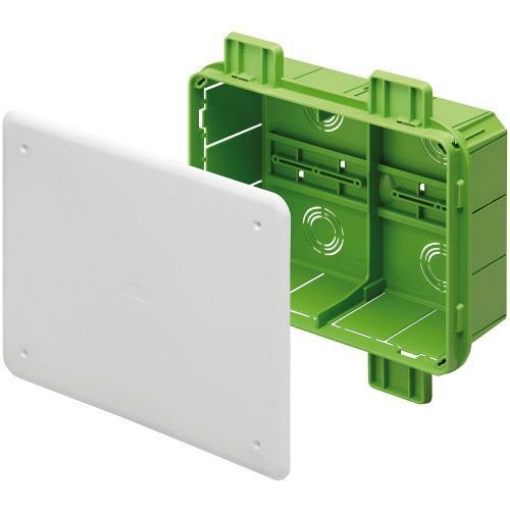

Doza legatura rigips GEWISS Green Wall GW48007PM 294x152x75mm

Doza de legătură rigips GEWISS Green Wall GW48007PM este o doză de derivație și conexiune pentru montaj încastrat în pereți ușori și din gips-carton. Are dimensiuni exterioare de 294x152x75mm, 3 compartimente și câte 5 module EN 50022 disponibile în fiecare compartiment. Șina DIN este integrată în partea posterioară, iar puterea maximă disipabilă declarată este de 13 W. Aceste caracteristici fac din GW48007PM o variantă care trebuie aleasă după spațiul necesar conexiunilor și echipamentelor, nu doar după dimensiunea exterioară a dozei.

Doză de legătură pentru pereți ușori și gips-carton

Doza GEWISS GW48007PM face parte din gama Green Wall, concepută pentru instalare în pereți ușori și din gips-carton. Producătorul o clasifică drept doză de derivație și conexiune încastrată, ceea ce o diferențiază de dozele destinate montării directe a prizelor sau întrerupătoarelor.

Tipul peretelui este un criteriu important de selecție. O doză pentru zidărie poate avea dimensiuni apropiate, dar nu trebuie considerată echivalentă cu GW48007PM doar pe baza gabaritului. Pentru alte formate și destinații pot fi consultate categoria de doze electrice și selecția de doze GEWISS.

3 compartimente cu câte 5 module EN 50022

Doza de legătură rigips GEWISS GW48007PM este împărțită în 3 compartimente, fiecare pregătit pentru câte 5 module EN 50022. Configurația permite identificarea mai precisă a capacității interioare atunci când produsul este comparat cu celelalte doze Green Wall din aceeași familie.

Numărul de compartimente este relevant deoarece produsele apropiate din gamă diferă nu doar prin lungime, ci și prin organizarea spațiului interior. De exemplu, simpla căutare după o doză mare pentru rigips nu este suficientă pentru a stabili varianta necesară. Pentru GW48007PM trebuie urmărită combinația de 294x152x75mm, trei compartimente și cinci module EN 50022 pe compartiment.

Șină DIN integrată pentru echipamente compatibile

Doza GEWISS Green Wall GW48007PM are șină DIN integrată în partea posterioară. Producătorul indică această soluție pentru instalarea echipamentelor electrice compatibile cu montajul pe șină DIN și menționează inclusiv utilizări cu dispozitive pentru automatizări, alimentatoare și actuatoare.

Prezența șinei DIN este un diferențiator practic față de o doză de derivație simplă. Dacă proiectul necesită doar realizarea unor conexiuni, acest atribut poate să nu fie decisiv. Dacă în interior trebuie prevăzute echipamente compatibile, existența șinei DIN integrate poate simplifica alegerea carcasei potrivite, cu condiția ca dimensiunile și puterea disipabilă să corespundă proiectului.

Putere maximă disipabilă de 13 W

Doza de legătură GEWISS GW48007PM are o putere maximă disipabilă declarată de 13 W, determinată de producător conform CEI 23-49. Parametrul este relevant în special atunci când în interiorul dozei sunt instalate echipamente care disipă căldură.

Cei 13 W nu reprezintă puterea electrică disponibilă pentru circuitele conectate și nici consumul dozei. Valoarea descrie capacitatea de disipare termică declarată pentru carcasă. Pentru proiectele în care sunt integrate aparate electrice în interior, parametrul trebuie evaluat împreună cu documentația echipamentelor respective.

Tehnopolimer fără halogeni și GWT 850 °C

Gama Green Wall din care face parte GW48007PM este realizată din tehnopolimer fără halogeni. Pentru partea posterioară verde încastrată, GEWISS declară test la fir incandescent GWT 850 °C conform EN 60695-2-11.

Aceste date sunt mai relevante pentru identificarea tehnică a produsului decât descrierea generică „plastic” sau „PVC”. Dacă documentația proiectului cere caracteristici precise ale materialului, trebuie utilizate valorile declarate pentru produs și pentru gama Green Wall, fără extrapolare de la alte doze care doar au dimensiuni asemănătoare.

Dimensiuni 294x152x75mm

Doza de legătură rigips GEWISS GW48007PM măsoară 294 mm lungime, 152 mm înălțime și 75 mm adâncime. Dimensiunile exterioare permit verificarea spațiului necesar în perete și diferențiază această variantă de modelele Green Wall mai mici sau mai mari.

Dimensiunea nu trebuie folosită singură pentru selecție. Un produs poate avea un gabarit apropiat, dar alt număr de compartimente, altă configurație interioară sau altă destinație. Codul GW48007PM și structura cu trei compartimente rămân repere utile atunci când se înlocuiește sau se completează o configurație existentă.

Posibilități de integrare în sistemul Green Wall

GEWISS prevede pentru GW48007PM montaj direct pe panouri sau pe structura metalică a pereților ușori prin elementele de fixare ale dozei. Produsul este pregătit și pentru asociere orizontală cu alte cutii compatibile prin elementul de unire GW48051.

Producătorul indică trei suporturi GW44720 instalabile pentru această variantă. Aceste relații sunt utile atunci când doza este evaluată ca parte a unui sistem Green Wall mai amplu. Compatibilitatea nu trebuie însă extinsă automat la alte familii de doze sau accesorii care nu sunt menționate pentru acest produs.

Când este potrivită doza GW48007PM

Doza de legătură rigips GEWISS GW48007PM este potrivită atunci când proiectul cere o doză încastrată pentru gips-carton sau pereți ușori, cu trei compartimente, șină DIN integrată și dimensiuni de 294x152x75mm. Este relevantă în special când spațiul interior trebuie să permită atât realizarea conexiunilor, cât și integrarea unor echipamente compatibile cu șina DIN.

Dacă este necesar un volum interior mai mic, mai multe compartimente sau un alt tip de suport, trebuie verificată o altă variantă. Alegerea după termenul generic „doză rigips” poate conduce la un produs destinat aparatajului modular sau la o doză cu altă capacitate. Pentru contextul instalației pot fi consultate și celelalte materiale electrice.

Erori frecvente

Confundarea dozei de legătură GW48007PM cu o doză de aparat

Doza GEWISS GW48007PM este o doză de derivație și conexiune Green Wall. O doză pentru priză sau întrerupător poate fi tot pentru gips-carton, dar are alt rol și altă configurație. Tipul produsului trebuie verificat înainte de alegere.

Alegerea numai după dimensiunea de 294x152x75mm

Dimensiunile nu descriu complet doza GEWISS GW48007PM. Pentru această variantă contează și cele trei compartimente, cele 5 module EN 50022 pe compartiment și șina DIN integrată. Un produs cu gabarit apropiat nu este automat echivalent.

Interpretarea celor 13 W ca putere a circuitelor

Valoarea de 13 W pentru doza GEWISS GW48007PM reprezintă puterea maximă disipabilă a carcasei, nu puterea circuitelor electrice sau a consumatorilor conectați. Cele două valori nu trebuie confundate în dimensionarea instalației.

Întrebări frecvente

Doza GEWISS GW48007PM este destinată pereților din gips-carton?

Doza de legătură GEWISS GW48007PM este destinată montajului încastrat în pereți ușori și din gips-carton. Produsul face parte din gama Green Wall.

Câte compartimente are doza GEWISS GW48007PM?

Doza de legătură rigips GEWISS GW48007PM are 3 compartimente. Fiecare compartiment este pregătit pentru câte 5 module EN 50022.

GW48007PM are șină DIN?

Doza GEWISS Green Wall GW48007PM are șină DIN integrată în partea posterioară. Producătorul o prevede pentru instalarea echipamentelor electrice și de automatizare compatibile cu acest sistem de prindere.

Ce dimensiuni are doza de legătură GEWISS GW48007PM?

Doza de legătură GEWISS GW48007PM are dimensiuni exterioare de 294x152x75mm. Pentru alegerea variantei trebuie verificate și numărul de compartimente și configurația interioară.

Ce înseamnă puterea disipabilă de 13 W pentru GW48007PM?

Puterea de 13 W reprezintă capacitatea maximă de disipare termică declarată pentru doza GEWISS GW48007PM conform CEI 23-49. Nu reprezintă puterea electrică a circuitelor instalate.
