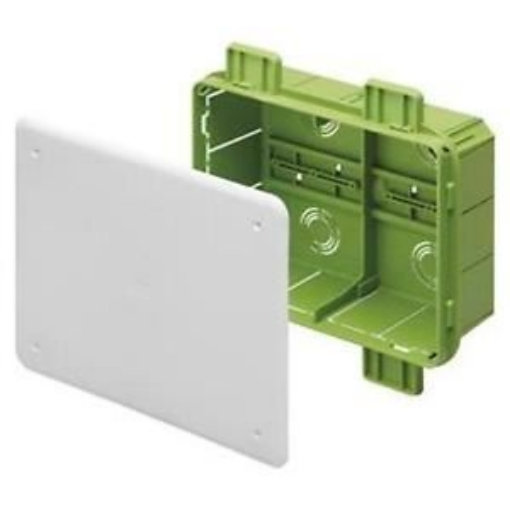

Doza legatura rigips GEWISS Green Wall GW48008PM 392x152x75mm

Doza de legătură rigips GEWISS Green Wall GW48008PM este o doză de derivație și conexiune pentru montaj încastrat în pereți ușori și din gips-carton. Are dimensiuni exterioare de 392x152x75mm, 4 compartimente și câte 5 module EN 50022 disponibile pentru fiecare compartiment. Șina DIN integrată permite instalarea echipamentelor compatibile, iar puterea maximă disipabilă declarată este de 17 W. Produsul trebuie ales după configurația interioară și tipul peretelui, nu numai după dimensiunile exterioare.

Doză de legătură pentru pereți ușori și gips-carton

Doza GEWISS GW48008PM face parte din gama Green Wall și este destinată montajului încastrat în pereți ușori și din gips-carton. Producătorul o definește ca doză de derivație și conexiune, ceea ce o diferențiază de dozele pentru montarea directă a prizelor și întrerupătoarelor.

Tipul peretelui este un criteriu de selecție esențial. O doză pentru zidărie poate avea dimensiuni similare, dar nu trebuie considerată echivalentă cu această variantă Green Wall. Pentru alte formate și configurații pot fi consultate dozele electrice și gama de doze GEWISS.

4 compartimente cu câte 5 module EN 50022

Doza de legătură rigips GEWISS GW48008PM este împărțită în 4 compartimente, fiecare prevăzut pentru câte 5 module EN 50022. Configurația oferă în total 20 de module organizate în patru zone distincte, o informație importantă când produsul este comparat cu variante Green Wall mai mici.

Numărul de compartimente influențează direct modul în care poate fi organizat spațiul interior. Modelul GW48008PM trebuie diferențiat de GW48007PM, care are trei compartimente, chiar dacă înălțimea și adâncimea sunt aceleași. Dacă proiectul necesită mai mult spațiu pentru aparataj sau conexiuni, această diferență poate schimba alegerea variantei.

Șină DIN integrată pentru aparataj compatibil

Doza GEWISS Green Wall GW48008PM are șină DIN integrată în partea posterioară. Producătorul indică acest sistem pentru montarea echipamentelor electrice compatibile și pentru integrarea unor dispozitive de automatizare, inclusiv alimentatoare și actuatoare.

Șina DIN integrată este relevantă atunci când doza nu este utilizată doar pentru conexiuni, ci trebuie să găzduiască și aparataj modular compatibil. În acest caz, configurația cu 4 compartimente și câte 5 module pe compartiment permite evaluarea spațiului disponibil înainte de alegerea echipamentelor care vor fi montate.

Putere maximă disipabilă de 17 W

Doza de legătură GEWISS GW48008PM are o putere maximă disipabilă de 17 W, determinată conform CEI 23-49. Parametrul devine relevant atunci când în interior sunt montate echipamente care disipă căldură și trebuie verificată compatibilitatea termică a ansamblului.

Valoarea de 17 W nu reprezintă puterea circuitelor electrice și nici consumul dozei. Ea descrie capacitatea de disipare termică declarată pentru carcasă. Dacă în interior sunt instalate aparate electrice sau de automatizare, datele acestora trebuie evaluate separat față de limita de disipare a dozei.

Tehnopolimer fără halogeni și GWT 850 °C

Gama Green Wall este realizată din tehnopolimer fără halogeni, iar pentru partea posterioară verde încastrată GEWISS declară GWT 850°C conform EN 60695-2-11. Aceste date descriu materialul și comportamentul declarat al carcasei în condițiile de test definite de standard.

Materialul trebuie identificat prin specificația oficială a produsului și nu prin formulări generice precum plastic sau PVC. Pentru proiectele în care tipul materialului ori standardele de încercare sunt criterii tehnice, codul GW48008PM trebuie verificat împreună cu documentația produsului exact.

Dimensiuni 392x152x75mm

Doza de legătură rigips GEWISS GW48008PM are 392 mm lungime, 152 mm înălțime și 75 mm adâncime. Gabaritul este mai mare decât la GW48007PM și corespunde configurației cu patru compartimente.

Dimensiunile permit verificarea spațiului disponibil în perete, dar nu trebuie folosite singure pentru selecție. O doză cu dimensiuni apropiate poate avea alt număr de compartimente, altă organizare interioară sau altă destinație. Pentru GW48008PM, dimensiunile trebuie corelate cu cele patru compartimente, șina DIN și utilizarea în sistemul Green Wall.

Integrarea în sistemul Green Wall

Doza GEWISS GW48008PM permite montarea a 4 suporturi GW44720 și este pregătită pentru asociere orizontală cu alte cutii compatibile prin elementul de unire GW48051. Aceste posibilități aparțin sistemului Green Wall și sunt utile atunci când instalația necesită o configurație extinsă.

Producătorul indică și fixarea directă pe panouri sau pe structura metalică a pereților ușori prin elementele integrate ale dozei. Compatibilitatea acestor accesorii și soluții trebuie păstrată în limitele sistemului declarat pentru GW48008PM, fără transfer automat către alte familii de produse.

Când este potrivită doza GW48008PM

Doza de legătură rigips GEWISS GW48008PM este potrivită atunci când proiectul necesită o doză încastrată pentru gips-carton sau pereți ușori, cu patru compartimente, șină DIN integrată și dimensiuni de 392x152x75mm. Este relevantă în special în configurațiile în care spațiul interior trebuie să permită atât realizarea conexiunilor, cât și montarea unor echipamente compatibile cu șina DIN.

Dacă sunt suficiente trei compartimente sau un gabarit mai mic, o variantă Green Wall diferită poate fi mai potrivită. Alegerea corectă trebuie făcută după numărul de compartimente, dimensiuni, necesarul de aparataj și puterea disipabilă, nu doar după termenul generic „doză rigips”. Pentru contextul instalației pot fi consultate și alte materiale electrice.

Erori frecvente

Confundarea GW48008PM cu o doză pentru aparataj simplu

Doza GEWISS GW48008PM este o doză de derivație și conexiune cu șină DIN integrată. O doză pentru montarea directă a unei prize sau a unui întrerupător poate fi tot pentru gips-carton, dar are alt rol și altă construcție.

Alegerea doar după dimensiunea 392x152x75mm

Dimensiunile nu identifică singure doza GEWISS GW48008PM. Pentru această variantă trebuie verificate și cele 4 compartimente, cele 5 module EN 50022 per compartiment și șina DIN integrată.

Confundarea celor 17 W cu puterea instalației

Valoarea de 17 W pentru doza GEWISS GW48008PM reprezintă puterea maximă disipabilă a carcasei. Nu indică puterea circuitelor sau a consumatorilor care pot fi conectați în instalație.

Întrebări frecvente

Doza GEWISS GW48008PM este pentru gips-carton?

Doza de legătură GEWISS GW48008PM este destinată montajului încastrat în pereți ușori și din gips-carton. Produsul face parte din gama Green Wall.

Câte compartimente are doza GEWISS GW48008PM?

Doza de legătură rigips GEWISS GW48008PM are 4 compartimente. Fiecare compartiment este prevăzut pentru câte 5 module EN 50022.

GW48008PM are șină DIN integrată?

Doza GEWISS Green Wall GW48008PM are șină DIN integrată în partea posterioară, pentru aparataj electric și de automatizare compatibil cu acest sistem de montaj.

Care sunt dimensiunile dozei GW48008PM?

Doza de legătură GEWISS GW48008PM are dimensiuni exterioare de 392x152x75mm. Dimensiunile trebuie verificate împreună cu numărul de compartimente și configurația interioară.

Ce înseamnă puterea disipabilă de 17 W?

Puterea de 17 W este capacitatea maximă de disipare termică declarată pentru doza GEWISS GW48008PM conform CEI 23-49. Nu reprezintă puterea electrică a circuitelor instalate.
