Doza legatura SCAME SCABOX D65x40mm 4 intrari IP55 680.001

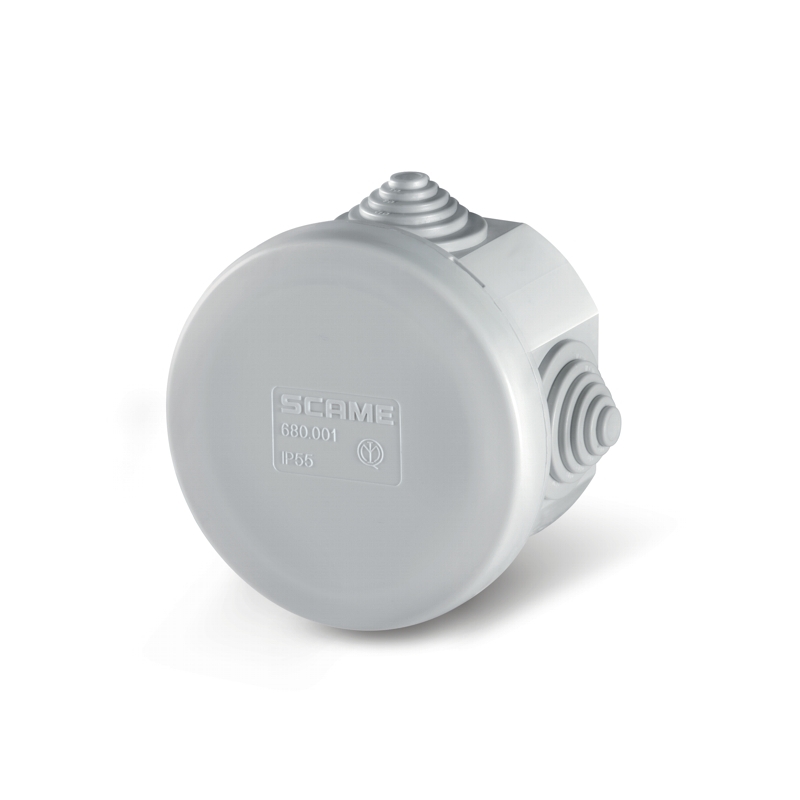

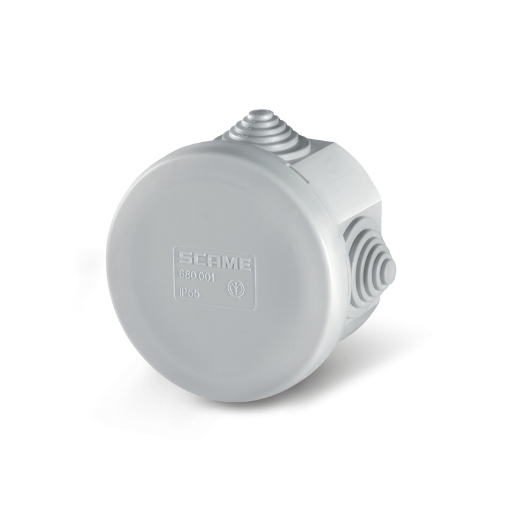

Doza de legătură SCAME SCABOX 680.001 este o doză rotundă pentru montaj aparent, cu dimensiuni Ø65x40mm, 4 intrări Ø23mm și grad de protecție IP55. Este realizată din tehnopolimer gri fără halogeni și este prevăzută cu capac plin. Pentru acest reper, SCAME declară rezistență mecanică IK04, intrare pentru cablu PG16 și test glow-wire GW 650°C.

Codul 680.001 identifică exact această variantă din seria SCABOX. Dimensiunea Ø65x40mm, configurația cu patru intrări și gradul IP55 trebuie urmărite împreună, deoarece seria include și alte doze cu același tip general de construcție, dar cu diametre, forme și numere de intrări diferite.

Caracteristicile dozei de legătură SCAME 680.001

SCAME definește reperul 680.001 drept junction box din seria SCABOX. Este o doză destinată montajului pe suprafață, adică montaj aparent, iar forma sa este rotundă. Diametrul exterior nominal este de 65mm, iar înălțimea este de 40mm.

Doza dispune de 4 intrări cu diametrul de 23mm. Pentru intrarea cablului, producătorul indică PG16. Capacul este plin, iar corpul este realizat din tehnopolimer de culoare gri.

Doză de legătură rotundă Ø65x40mm

Dimensiunea completă a dozei SCAME 680.001 este Ø65x40mm. Simbolul Ø este important deoarece produsul este rotund: 65mm reprezintă diametrul, iar 40mm reprezintă înălțimea dozei.

Această configurație trebuie diferențiată de variantele pătrate din aceeași serie. O denumire simplificată precum „doză 65x40” poate fi suficientă comercial pentru recunoaștere, însă specificația completă Ø65x40mm descrie mai precis geometria produsului.

4 intrări Ø23mm și PG16

Doza SCAME 680.001 este prevăzută cu 4 intrări Ø23mm. Producătorul indică și caracteristica PG16 pentru intrarea cablului. Aceste valori trebuie păstrate separat: Ø23mm descrie dimensiunea intrărilor, iar PG16 reprezintă specificația aferentă trecerii cablului.

Configurația cu patru intrări este utilă și pentru diferențiere față de alte doze SCABOX. Reperul 680.002, de exemplu, păstrează patru intrări Ø23mm și IP55, dar are diametrul de 80mm. Reperul 680.003 are o formă pătrată, 80x80x40mm, și șapte intrări. Codul și dimensiunile trebuie astfel verificate împreună.

Protecție IP55 și rezistență IK04

SCAME declară pentru 680.001 un grad de protecție IP55. Separat, rezistența mecanică este clasificată IK04. Cele două valori descriu caracteristici diferite ale carcasei și nu trebuie confundate sau comasate într-un singur atribut.

La compararea cu alte doze SCABOX este important să fie verificat fiecare parametru pentru reperul concret. O altă doză cu IP55 poate avea dimensiuni, număr de intrări sau clasă IK diferite.

Corp din tehnopolimer gri, fără halogeni

Corpul dozei SCAME SCABOX 680.001 este realizat din tehnopolimer de culoare gri. Producătorul declară explicit caracteristica halogen-free.

Această formulare este mai precisă decât descrierea generică „plastic durabil” utilizată în prezent pe PDP. Pentru datele tehnice ale produsului este preferabil să fie păstrată terminologia producătorului: tehnopolimer, gri și fără halogeni.

Capac plin pentru reperul 680.001

Fișa SCAME indică pentru această variantă un capac plin. Caracteristica face parte din execuția fizică a produsului și este utilă pentru diferențiere față de alte tipuri de carcase sau cutii cu configurații diferite ale capacului.

Montajul este declarat de producător ca fiind pe suprafață. În terminologia comercială utilizată pe ETBM, aceasta corespunde montajului aparent sau aplicat.

Ce reprezintă GW 650°C?

Pentru doza SCAME 680.001 este declarată valoarea GW 650°C. Aceasta se referă la testul glow-wire, adică testul cu fir incandescent aplicat materialului.

Valoarea nu reprezintă temperatura normală de utilizare și nu trebuie transformată în afirmații precum „rezistență la foc 650°C” sau „funcționare la 650°C”. Formularea corectă este test glow-wire GW 650°C.

Diferența dintre SCAME 680.001 și 680.002

Cele două repere sunt apropiate ca structură, dar au dimensiuni diferite. SCAME 680.001 este varianta Ø65x40mm, în timp ce SCAME 680.002 are Ø80x40mm.

Ambele sunt doze rotunde SCABOX pentru montaj aparent și au câte 4 intrări Ø23mm, PG16 și IP55. Tocmai aceste asemănări fac importantă verificarea diametrului și a codului producătorului înainte de alegere.

Standarde declarate pentru SCAME 680.001

Documentația oficială SCAME indică standardele EN 60670-1 (2005) și EN 60670-22 (2006). Este menționată și Directiva 2014/35/UE privind joasa tensiune.

Aceste referințe completează identificarea tehnică a produsului. Pentru selectarea variantei corecte din familia SCABOX, criteriile cele mai ușor de verificat rămân Ø65x40mm, cele patru intrări Ø23mm, IP55 și codul 680.001.

Cum identifici corect SCAME 680.001?

Combinația relevantă este doză de legătură + SCAME SCABOX + Ø65x40mm + 4 intrări Ø23mm + IP55 + 680.001. PG16, IK04, capacul plin și corpul din tehnopolimer fără halogeni completează verificarea produsului.

Nu este recomandată identificarea numai după gradul IP55 sau numai după cele patru intrări, deoarece aceste caracteristici apar și la alte variante SCABOX.

Erori frecvente la alegerea SCAME 680.001

Confundarea diametrului de 65mm cu o dimensiune pătrată

SCAME 680.001 este o doză rotundă Ø65x40mm. Nu are dimensiunile 65x65x40mm.

Confundarea reperelor 680.001 și 680.002

Ambele au patru intrări Ø23mm și IP55, însă 680.001 are diametrul de 65mm, iar 680.002 are diametrul de 80mm.

Interpretarea GW 650°C drept temperatură de funcționare

GW 650°C reprezintă valoarea testului cu fir incandescent și nu temperatura normală de lucru a dozei.

Alegerea numai după IP55

Gradul IP nu identifică singur produsul. Trebuie verificate și dimensiunile, numărul intrărilor și codul producătorului.

Întrebări frecvente despre doza SCAME 680.001

Ce dimensiuni are SCAME 680.001?

Doza de legătură SCAME SCABOX 680.001 are dimensiunile Ø65x40mm: diametru 65mm și înălțime 40mm.

Câte intrări are doza?

Reperul este prevăzut cu 4 intrări Ø23mm, iar pentru intrarea cablului producătorul indică PG16.

Ce protecție are SCAME 680.001?

Gradul de protecție este IP55, iar rezistența mecanică este clasificată separat IK04.

Din ce material este realizată?

Corpul este realizat din tehnopolimer gri fără halogeni. Doza este prevăzută cu capac plin.

Care este diferența față de SCAME 680.002?

SCAME 680.001 are diametrul de 65mm, iar 680.002 are diametrul de 80mm. Ambele au înălțimea de 40mm și câte patru intrări Ø23mm.
