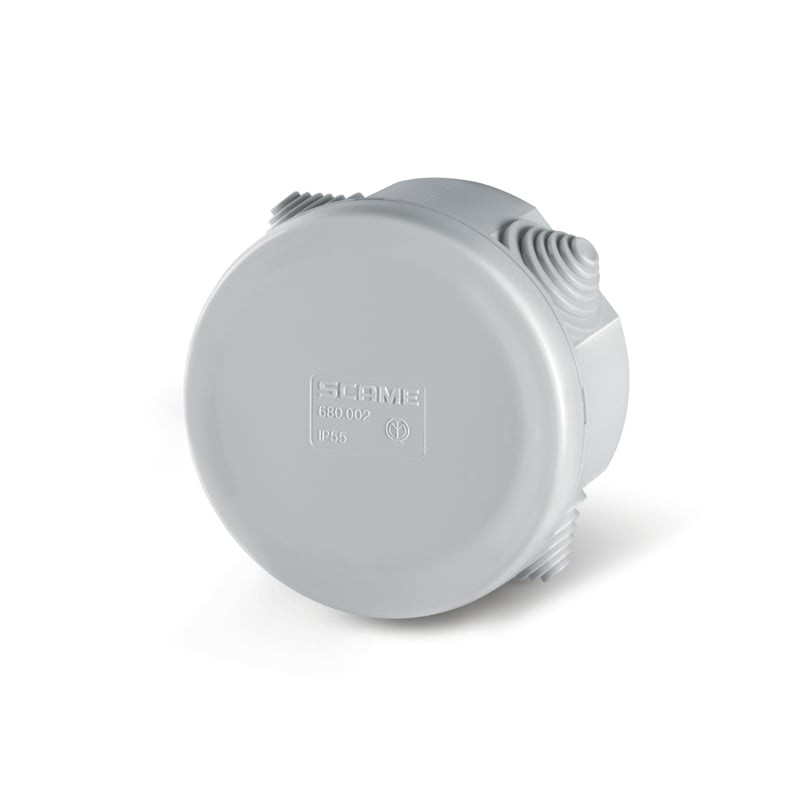

Doza legatura SCAME SCABOX D80x40mm 4 intrari IP55 680.002

Doza de legătură SCAME SCABOX 680.002 este o doză rotundă pentru montaj aparent, cu dimensiuni Ø80x40mm, grad de protecție IP55 și rezistență mecanică IK04. Corpul dozei este realizat din tehnopolimer gri fără halogeni, iar configurația include capac plin și patru intrări cu diametrul de 23mm. Pentru introducerea cablurilor, SCAME indică PG16. Produsul este testat glow-wire la 650°C și face parte din seria SCABOX.

Reperul 680.002 trebuie identificat prin combinația dintre forma și dimensiunea Ø80x40mm, cele 4 intrări Ø23mm, protecția IP55 și codul producătorului. Seria SCABOX include mai multe doze de legătură care pot avea un aspect apropiat, dar diferă prin dimensiuni și numărul de intrări. Aceste caracteristici sunt utile pentru a evita confundarea variantei cu alte repere din aceeași familie.

Caracteristicile dozei de legătură SCAME 680.002

SCAME definește 680.002 drept junction box, iar versiunea de montaj este surface mounting, adică montaj aparent. Doza are diametrul nominal de 80mm și înălțimea de 40mm. Forma și dimensiunile trebuie citite împreună: notația Ø80x40mm indică o doză rotundă, nu o doză pătrată de 80x80mm.

Gradul de protecție declarat este IP55, iar rezistența mecanică este clasificată IK04. Capacul este plin, fără decupaje pentru aparataj. Corpul este gri și realizat din tehnopolimer fără halogeni.

Doză de legătură Ø80x40mm pentru montaj aparent

Dimensiunea Ø80x40mm descrie forma și gabaritul dozei SCAME 680.002: diametru de 80mm și înălțime de 40mm. Simbolul Ø este important deoarece diferențiază această variantă rotundă de dozele SCABOX cu dimensiuni rectangulare sau pătrate.

Montajul declarat de producător este aparent. Această caracteristică face parte din identificarea produsului și îl separă de dozele proiectate pentru alte modalități de montaj. Pentru selecție, dimensiunea și tipul de montaj trebuie verificate înainte de compararea altor caracteristici.

4 intrări Ø23mm și intrare cablu PG16

SCAME declară pentru reperul 680.002 4 intrări cu diametrul de 23mm. Documentația tehnică indică separat PG16 pentru intrarea cablului. Aceste informații descriu configurația concretă a dozei și sunt mai precise decât formularea generică „cu presetupe”.

Numărul intrărilor este important și pentru diferențierea față de alte produse SCABOX. De exemplu, în aceeași familie există variante cu alte dimensiuni și alt număr de intrări. Prin urmare, faptul că două produse au IP55 sau aceeași culoare nu înseamnă că au și aceeași configurație.

Ce înseamnă protecția IP55?

Doza de legătură SCAME SCABOX 680.002 are grad de protecție IP55. Prima cifră, 5, indică nivelul de protecție asociat pătrunderii prafului, iar a doua cifră, tot 5, indică protecția la jeturi de apă conform clasificării IP.

Gradul IP trebuie diferențiat de rezistența mecanică. Pentru aceasta, SCAME declară separat IK04. IP55 și IK04 sunt, așadar, două clasificări diferite și nu trebuie folosite una în locul celeilalte atunci când produsul este comparat cu alte doze.

Tehnopolimer gri fără halogeni

Corpul dozei SCAME 680.002 este realizat din tehnopolimer de culoare gri. Producătorul declară materialul halogen-free. Această specificație este mai precisă decât termenul generic „plastic” prezent în unele descrieri comerciale.

Capacul este de tip blank cover, adică un capac plin. Pentru identificarea produsului, această informație trebuie păstrată distinct de material și de gradul de protecție.

GW 650°C nu înseamnă temperatură de funcționare de 650°C

SCAME declară pentru această doză valoarea GW 650°C. GW se referă la testul cu fir incandescent aplicabil materialului și nu reprezintă temperatura de lucru a dozei.

Din acest motiv, formulări precum „rezistență la foc 650°C” sau „funcționează la 650°C” nu descriu corect informația din fișa tehnică. Valoarea trebuie prezentată ca test glow-wire GW 650°C, fără transformarea ei într-o temperatură de utilizare sau într-o afirmație generală despre rezistența la incendiu.

Diferența dintre SCAME 680.002 și 680.003

Reperul 680.002 este varianta rotundă de Ø80x40mm cu 4 intrări Ø23mm. În aceeași serie SCABOX există și SCAME 680.003, care are dimensiuni de 80x80x40mm și 7 intrări Ø23mm. Ambele au IP55, IK04 și GW 650°C, dar dimensiunile și numărul de intrări sunt diferite.

Această comparație arată de ce termenul generic „doză SCAME IP55” nu este suficient pentru identificarea reperului. Dimensiunea, forma, numărul intrărilor și codul producătorului trebuie urmărite împreună.

Standarde declarate pentru SCAME 680.002

Fișa tehnică SCAME indică standardele EN 60670-1 (2005) și EN 60670-22 (2006). Producătorul menționează și Directiva 2014/35/UE privind joasa tensiune.

EN 60670-22 este relevant pentru încadrarea produsului deoarece tratează cerințele particulare pentru doze și carcase de conexiune. Standardele completează astfel identificarea tehnică a reperului SCABOX 680.002.

Cum identifici corect SCAME 680.002?

Combinația utilă pentru identificarea produsului este doză de legătură + SCAME SCABOX + Ø80x40mm + 4 intrări Ø23mm + IP55 + 680.002. Gradul IK04, PG16, capacul plin și materialul fără halogeni oferă verificări suplimentare.

Codul 680.002 este important atunci când sunt comparate mai multe doze SCABOX cu dimensiuni apropiate. Pentru alte dimensiuni și configurații pot fi consultate dozele electrice disponibile în aceeași categorie.

Erori frecvente la alegerea dozei SCAME 680.002

Interpretarea dimensiunii drept 80x80x40mm

SCAME 680.002 este o doză rotundă de Ø80x40mm. Varianta 80x80x40mm este un alt reper din seria SCABOX.

Interpretarea GW 650°C ca temperatură de lucru

Valoarea de 650°C aparține testului glow-wire. Nu reprezintă temperatura de funcționare și nici nu trebuie prezentată generic drept „rezistență la foc 650°C”.

Alegerea numai după IP55

Mai multe doze SCABOX au grad de protecție IP55. Pentru 680.002 trebuie verificate și dimensiunea Ø80x40mm, cele 4 intrări Ø23mm și codul complet.

Confundarea IP55 cu IK04

IP55 descrie gradul de protecție IP, iar IK04 este clasificarea rezistenței mecanice la impact. Sunt caracteristici distincte.

Întrebări frecvente despre doza SCAME 680.002

Ce dimensiuni are doza SCAME 680.002?

Doza de legătură SCAME SCABOX 680.002 are dimensiunile Ø80x40mm: diametru 80mm și înălțime 40mm.

Câte intrări are SCAME 680.002?

Producătorul declară 4 intrări Ø23mm, iar specificația pentru intrarea cablului este PG16.

Ce grad de protecție are doza?

SCAME 680.002 are IP55 și rezistență mecanică IK04.

Din ce material este realizată?

Doza este realizată din tehnopolimer gri fără halogeni și este prevăzută cu capac plin.

Ce reprezintă GW 650°C?

GW 650°C reprezintă valoarea declarată pentru testul cu fir incandescent. Nu este temperatura de funcționare a dozei.
