Doza legatura incastrata GEWISS GW48006 19.6x15.2x7.5cm sina DIN IP40

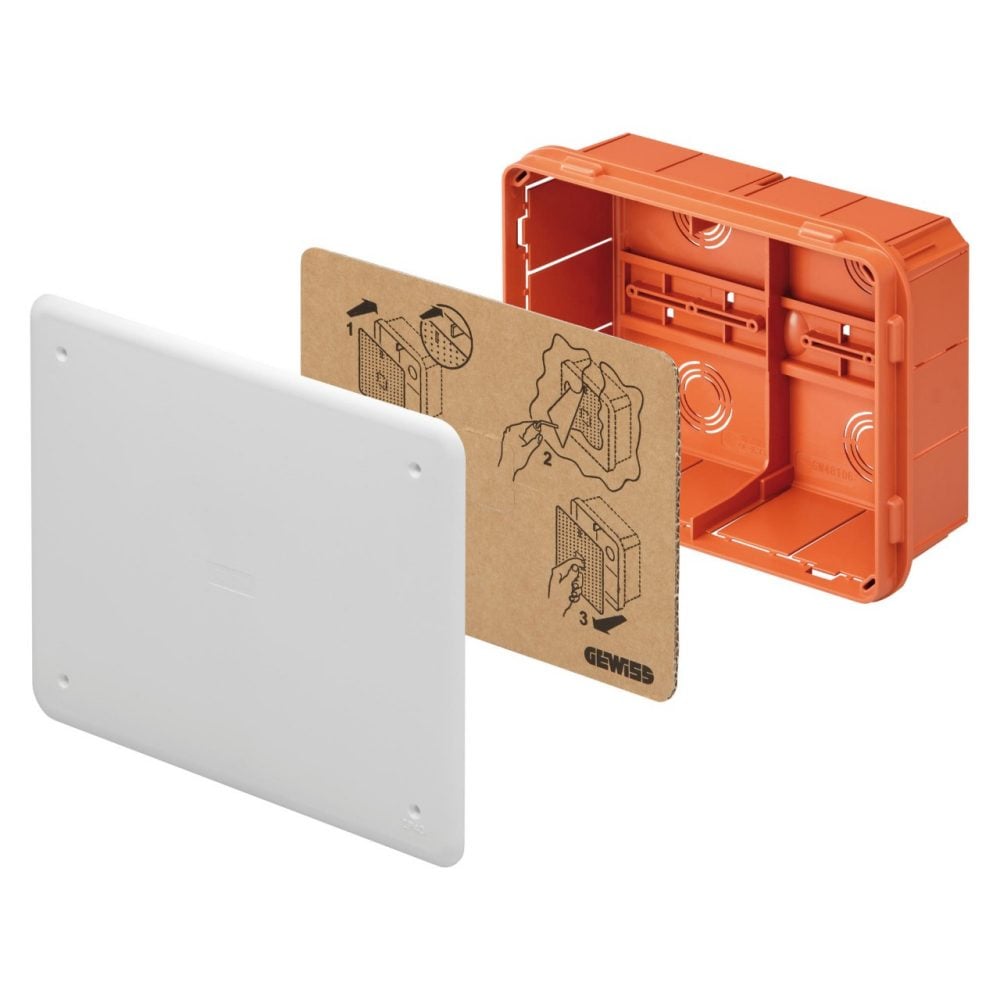

GEWISS GW48006 este o doza legatura incastrata pentru pereți din zidărie, cu dimensiuni exterioare de 19.6x15.2x7.5cm și șină DIN integrată. Doza oferă spațiu pentru realizarea conexiunilor electrice și permite montarea în interior a aparatelor compatibile cu șina DIN. Are 2 compartimente, protecție IP40 și o putere disipabilă maximă declarată de 11W.

La ce se folosește GEWISS GW48006

Rolul principal al dozei este să creeze un spațiu încastrat în zidărie pentru conexiuni electrice și pentru aparate care necesită fixare pe șină DIN. Față de o doză de derivație simplă, GW48006 are șina DIN integrată în partea din spate, ceea ce permite organizarea unei configurații mai complexe în interiorul dozei.

Această doza legatura incastrata este relevantă atunci când instalația are nevoie nu doar de spațiu pentru conductori și conexiuni, ci și de poziționarea unor aparate modulare compatibile. GEWISS indică utilizarea inclusiv pentru echipamente de automatizare pentru locuințe și clădiri, precum actuatoare sau surse de alimentare montabile pe șină DIN.

Montaj încastrat în pereți din zidărie

GW48006 este construită pentru montaj încastrat în pereți din zidărie. Corpul dozei este introdus în perete și fixat cu mortar, iar forma exterioară a bazei este realizată pentru a îmbunătăți aderența la materialul de fixare.

Modelul nu trebuie confundat cu GW48006PM. Deși cele două produse au dimensiuni similare, GW48006 este versiunea pentru zidărie, în timp ce GW48006PM aparține sistemului destinat pereților din gips-carton și pereților ușori.

2 compartimente și șină DIN integrată

Interiorul modelului GW48006 este pregătit pentru 2 compartimente. Fiecare compartiment permite o capacitate de 4,5 module EN 50022, iar cuplarea aparatelor se realizează pe șina DIN integrată.

Această structură ajută la separarea și organizarea componentelor din interior. Pentru o doza legatura incastrata utilizată cu aparate modulare, compartimentarea și șina DIN sunt caracteristici importante deoarece permit o configurație mai ordonată decât într-o cutie destinată exclusiv realizării derivațiilor.

Dimensiuni 19.6x15.2x7.5cm

Dimensiunile exterioare oficiale ale GW48006 sunt 19.6x15.2x7.5cm. Adâncimea de 75mm și suprafața disponibilă trebuie verificate înainte de realizarea golului de montaj, pentru ca doza să poată fi introdusă și fixată corect în zidărie.

Înainte de cumpărare este important să verifici spațiul necesar componentelor care vor fi instalate în interior. Dimensiunea dozei nu trebuie aleasă doar după numărul de conductori, deoarece aparatele montate pe șina DIN ocupă suplimentar spațiul disponibil.

Protecție IP40 și tehnopolimer fără halogeni

GEWISS GW48006 are grad de protecție IP40. Produsul face parte din gama 48 PT DIN, iar cutiile acestei familii sunt realizate din tehnopolimer fără halogeni.

IP40 trebuie raportat la condițiile reale ale mediului de instalare. Doza nu trebuie aleasă pentru zone care necesită un grad superior de protecție împotriva apei doar pentru că dimensiunile sau capacitatea interioară sunt potrivite.

Putere disipabilă maximă de 11W

Pentru GW48006, GEWISS declară o putere disipabilă maximă de 11W. Această valoare este relevantă atunci când în doză sunt montate aparate care generează căldură și trebuie luată în calcul la configurarea echipamentelor din interior.

Valoarea de 11W nu reprezintă consumul propriu al dozei și nici puterea circuitului electric. Ea descrie limita de disipare termică declarată pentru carcasa utilizată în această configurație.

Ce verifici înainte de cumpărare

Alege această doza legatura incastrata atunci când instalația este realizată în zidărie și ai nevoie de o cutie de 19.6x15.2x7.5cm cu șină DIN integrată. Verifică înainte dimensiunile golului, numărul și tipul aparatelor montate, necesarul de compartimentare și gradul de protecție cerut de mediul instalației.

• Tip: doză de legătură și conexiune încastrată.
• Montaj: în pereți din zidărie.
• Dimensiuni: 19.6x15.2x7.5cm.
• Compartimente: 2.
• Capacitate: 4,5 module EN 50022 per compartiment.
• Montaj aparate: șină DIN integrată.
• Grad de protecție: IP40.
• Putere disipabilă maximă: 11W.
• Material: tehnopolimer fără halogeni.

Pentru alte dimensiuni și configurații pot fi consultate dozele electrice, iar pentru alte componente ale aceluiași producător este disponibilă gama GEWISS.

Erori frecvente

Confundarea GW48006 cu varianta pentru gips-carton. GW48006 este destinată montajului în zidărie. Pentru pereți din gips-carton există varianta GW48006PM, care are o construcție de fixare diferită.

Alegerea doar după dimensiuni. O doză de aproximativ 19.6x15.2cm nu este automat echivalentă cu GW48006. Acest model are 2 compartimente și șină DIN integrată, caracteristici care trebuie verificate dacă instalația include aparate modulare.

Interpretarea celor 11W ca putere electrică a circuitului. Cei 11W reprezintă puterea maximă disipabilă declarată pentru doză. Nu reprezintă puterea consumatorilor alimentați prin instalație.

Utilizarea IP40 într-un mediu care cere protecție la apă. Gradul IP trebuie ales după condițiile efective de montaj. Dacă proiectul necesită o protecție mai ridicată, trebuie selectată o doză cu clasificarea corespunzătoare.

Întrebări frecvente

La ce se folosește GEWISS GW48006?

GEWISS GW48006 se folosește ca doză încastrată pentru realizarea conexiunilor electrice și pentru montarea aparatelor compatibile pe șina DIN integrată. Este destinată pereților din zidărie și are 2 compartimente, cu dimensiuni de 19.6x15.2x7.5cm.

GW48006 se poate monta în gips-carton?

GEWISS GW48006 este varianta pentru pereți din zidărie. Pentru pereți din gips-carton sau pereți ușori, produsul corespondent este GW48006PM, care folosește o construcție adaptată acestui tip de montaj.

GW48006 are șină DIN?

GEWISS GW48006 are șină DIN integrată și 2 compartimente pregătite pentru aparate modulare. Fiecare compartiment oferă o capacitate declarată de 4,5 module EN 50022.

Ce dimensiuni are doza GW48006?

GEWISS GW48006 are dimensiuni exterioare de 19.6x15.2x7.5cm. Aceste dimensiuni trebuie luate în calcul la pregătirea golului și la verificarea spațiului disponibil pentru componentele montate în interior.

Ce înseamnă putere disipabilă de 11W?

Puterea disipabilă de 11W reprezintă limita termică declarată pentru căldura care poate fi disipată de configurația GW48006. Valoarea nu reprezintă consumul dozei și nici puterea maximă a circuitului alimentat.
